Full resolution (JPEG) - On this page / på denna sida - Häfte nr 7 - Försök med ersättningsstål för pansargranater, av Folks Sandelin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

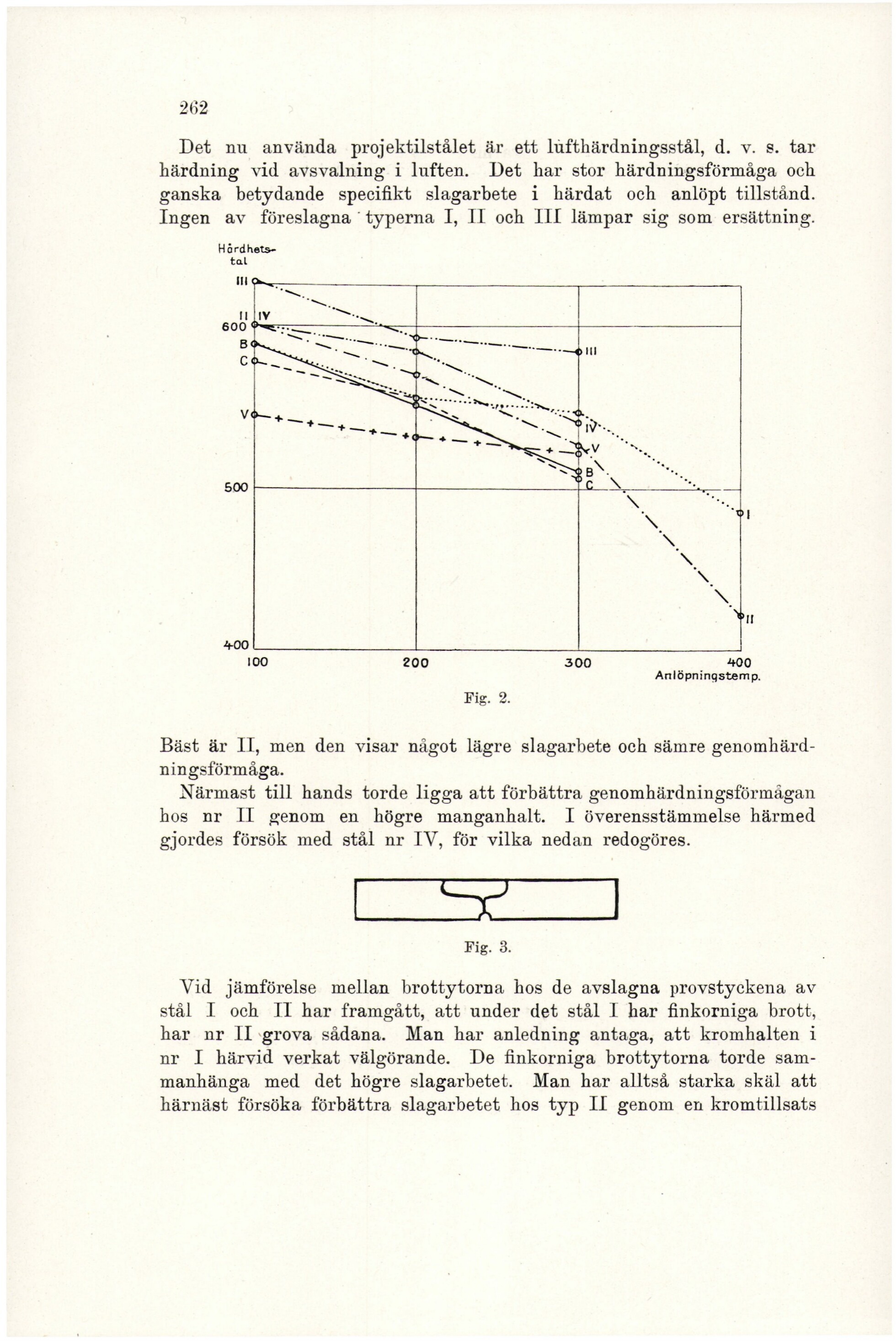

262
Det nu använda projektilstålet är ett lufthärdningsstål, d. v. s. tar
härdning vid avsvalning i luften. Det har stor härdningsförmåga och
ganska betydande specifikt slagarbete i härdat och anlöpt tillstånd.
Ingen av föreslagna typerna I, II och III lämpar sig som ersättning.
Hårdhets¬
tal
vn
100 200 300 400
Anlöpningstemp.
Fig. 2
Bäst är II, men den visar något lägre slagarbete och sämre genomhärd¬
ningsförmåga.
Närmast till hands torde ligga att förbättra genomhärdningsförmågan
hos nr II genom en högre manganhalt. I överensstämmelse härmed
gjordes försök med stål nr IV, för vilka nedan redogöres.
te gå
Fig, I
Vid jämförelse mellan brottytorna hos de avslagna provstyckena av
stål I och IT har framgått, att under det stål I har finkorniga brott,
har nr II grova sådana. Man har anledning antaga, att kromhalten i
nr I härvid verkat välgörande. De finkorniga brottytorna torde sam¬
manhänga med det högre slagarbetet. Man har alltså starka skäl att
härnäst försöka förbättra slagarbetet hos typ II genom en kromtillsats
<< prev. page << föreg. sida << >> nästa sida >> next page >>
