Full resolution (JPEG) - On this page / på denna sida - Häfte nr 7 - Försök med ersättningsstål för pansargranater, av Folks Sandelin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
263

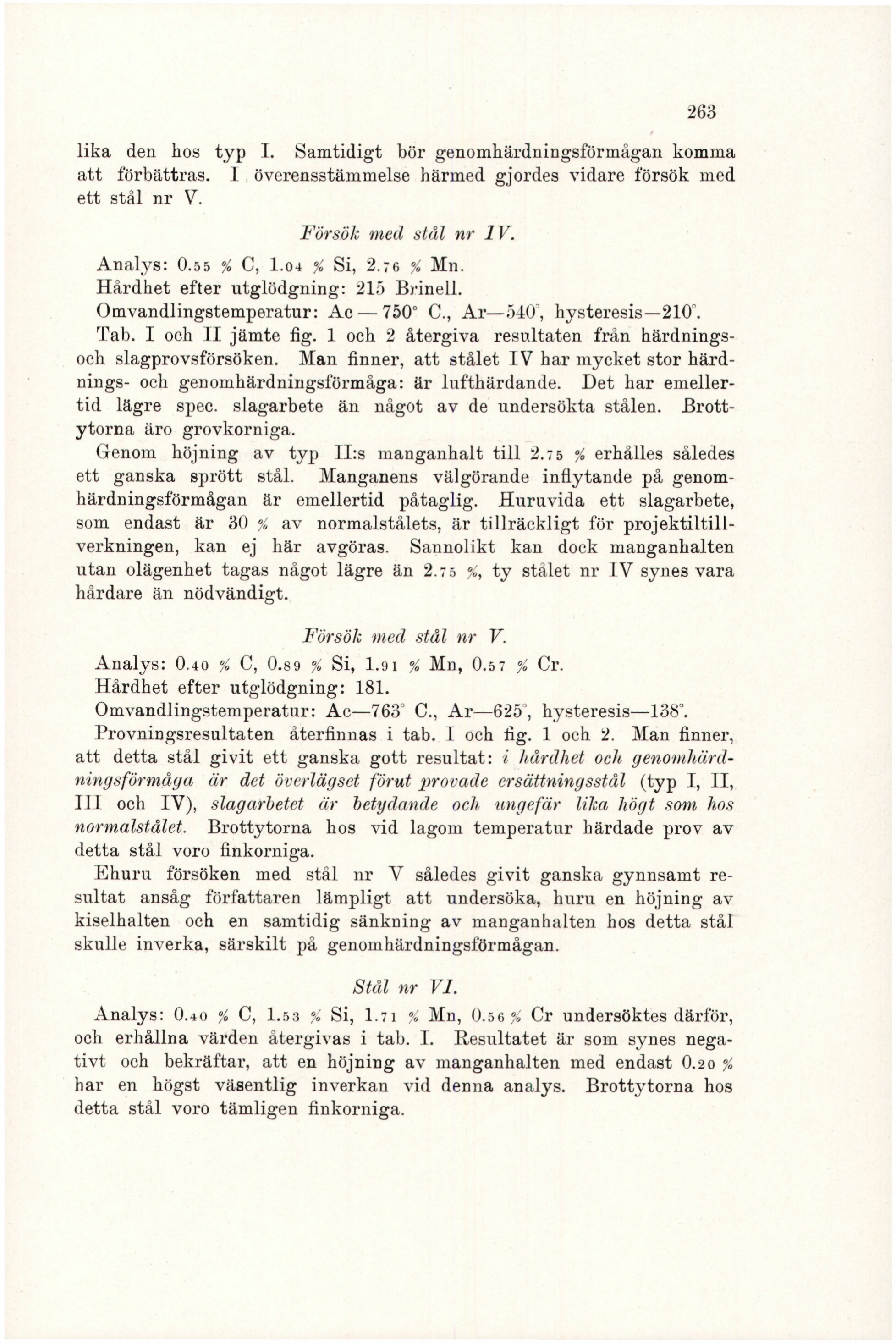

lika den hos typ I. Samtidigt bör genomhärdningsförmågan komma
att förbättras. I överensstämmelse härmed gjordes vidare försök med
ett stål nr V.
Försök med stål nr IV.
Analys: 0.55 2 C, 1.04 « Si, 2.76 4 Mn.
Hårdhet efter utglödgning: 215 Brinell.
Omvandlingstemperatur: Ac — 750” C., Ar—540’, hysteresis—210".
Tab. I och II jämte fig. 1 och 2 återgiva resultaten från härdnings¬
och slagprovsförsöken. Man finner, att stålet IV har mycket stor härd¬
nings- och genomhärdningsförmåga: är lufthärdande. Det har emeller¬
tid lägre spec. slagarbete än något av de undersökta stålen. Brott¬
ytorna äro grovkorniga.
Genom höjning av typ II:s manganhalt till 2.75 2 erhålles således
ett ganska sprött stål. Manganens välgörande inflytande på genom¬
härdningsförmågan är emellertid påtaglig. Huruvida ett slagarbete,
som endast är 30 Zz av normalstålets, är tillräckligt för projektiltill¬
verkningen, kan ej här avgöras. Sannolikt kan dock manganhalten
utan olägenhet tagas något lägre än 2.75 2, ty stålet nr IV synes vara
hårdare än nödvändigt.
Försök med stål nr V.
Analys: 0.40 4 C, 0.894 Si, 1.91 2 Mn, 0.57 2 Cr.
Hårdhet efter utglödgning: 181.
Omvandlingstemperatur: Ac—763 C., Ar—625’, hysteresis—138”.
Provningsresultaten återfinnas i tab. I och fig. 1 och 2. Man finner,
att detta stål givit ett ganska gott resultat: i hårdhet och genomhärd¬
ningsförmåga är det överlägset förut provade ersättningsstål (typ I, II,
III och IV), slagarbetet är betydande och ungefär lika högt som hos
normalstålet. Brottytorna hos vid lagom temperatur härdade prov av
detta stål voro finkorniga.
Ehuru försöken med stål nr V således givit ganska gynnsamt re¬
sultat ansåg författaren lämpligt att undersöka, huru en höjning av
kiselhalten och en samtidig sänkning av manganhalten hos detta stål
skulle inverka, särskilt på genomhärdningsförmågan.
Stål nr VI.
Analys: 0.40 2 C, 1.53 2 Si, 1.71 Z Mn, 0.56 x Cr undersöktes därför,
och erhållna värden återgivas i tab. I. Resultatet är som synes nega¬
tivt och bekräftar, att en höjning av manganhalten med endast 0.20
har en högst väsentlig inverkan vid denna analys. Brottytorna hos
detta stål voro tämligen finkorniga.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
