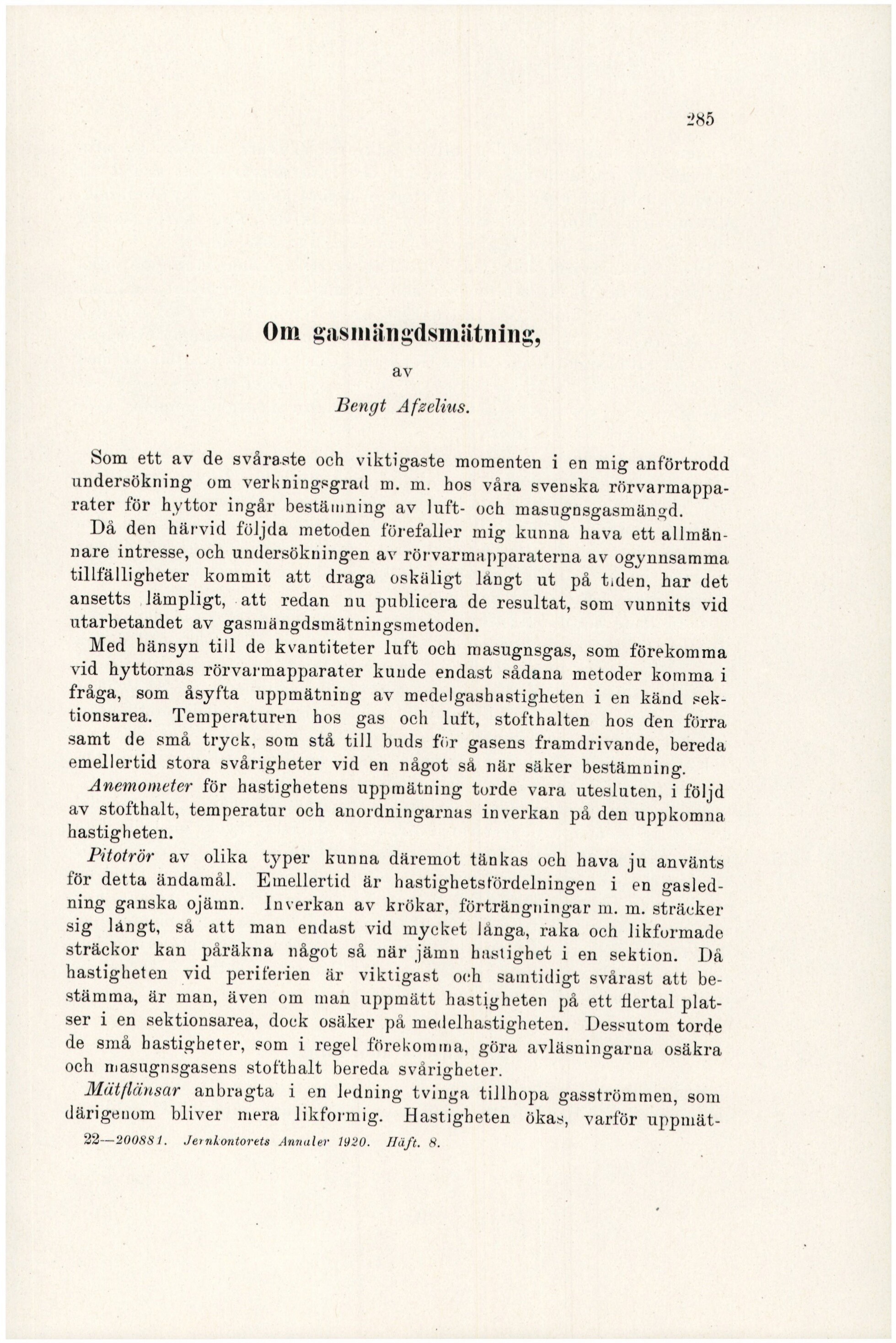

285
Om gasmiängdsmiitning,
av
Bengt Afzelius.
Som ett av de svåraste och viktigaste momenten i en mig anförtrodd
undersökning om verkningsgrad m. m. hos våra svenska rörvarmappa¬
rater för hyttor ingår bestämning av luft- och masugnsgasmängd.
Då den härvid följda metoden förefaller mig kunna hava ett allmän¬
nare intresse, och undersökningen av rörvarmapparaterna av ogynnsamma
tillfälligheter kommit att draga oskäligt långt ut på tiden, har det
ansetts lämpligt, att redan nu publicera de resultat, som vunnits vid
utarbetandet av gasmängdsmätningsmetoden.
Med hänsyn till de kvantiteter luft och masugnsgas, som förekomma
vid hyttornas rörvarmapparater kunde endast sådana metoder komma i
fråga, som åsyfta uppmätning av medelgashastigheten i en känd sek¬
tionsarea. Temperaturen hos gas och luft, stofthalten hos den förra
samt de små tryck, som stå till buds för gasens framdrivande, bereda
emellertid stora svårigheter vid en något så när säker bestämning.
Anemometer för hastighetens uppmätning torde vara utesluten, i följd
av stofthalt, temperatur och anordningarnas inverkan på den uppkomna
hastigheten.
Pitotrör av olika typer kunna däremot tänkas och hava ju använts
för detta ändamål. Emellertid är hastighetsfördelningen i en gasled¬
ning ganska ojämn. Inverkan av krökar, förträngningar m. m. sträcker
sig långt, så att man endast vid mycket långa, raka och likformade
sträckor kan påräkna något så när jämn hastighet i en sektion. Då
hastigheten vid periferien är viktigast och samtidigt svårast att be¬
stämma, är man, även om man uppmätt hastigheten på ett flertal plat¬
ser i en sektionsarea, dock osäker på medelhastigheten. Dessutom torde
de små hastigheter, som i regel förekomma, göra avläsningarna osäkra
och masugnsgasens stofthalt bereda svårigheter.
Mätflänsar anbragta i en ledning tvinga tillhopa gasströmmen, som
därigenom bliver mera likformig. Hastigheten ökas, varför uppmät¬
22-—200881. Jernkontorets Annuler 1920. Häft. 8.
