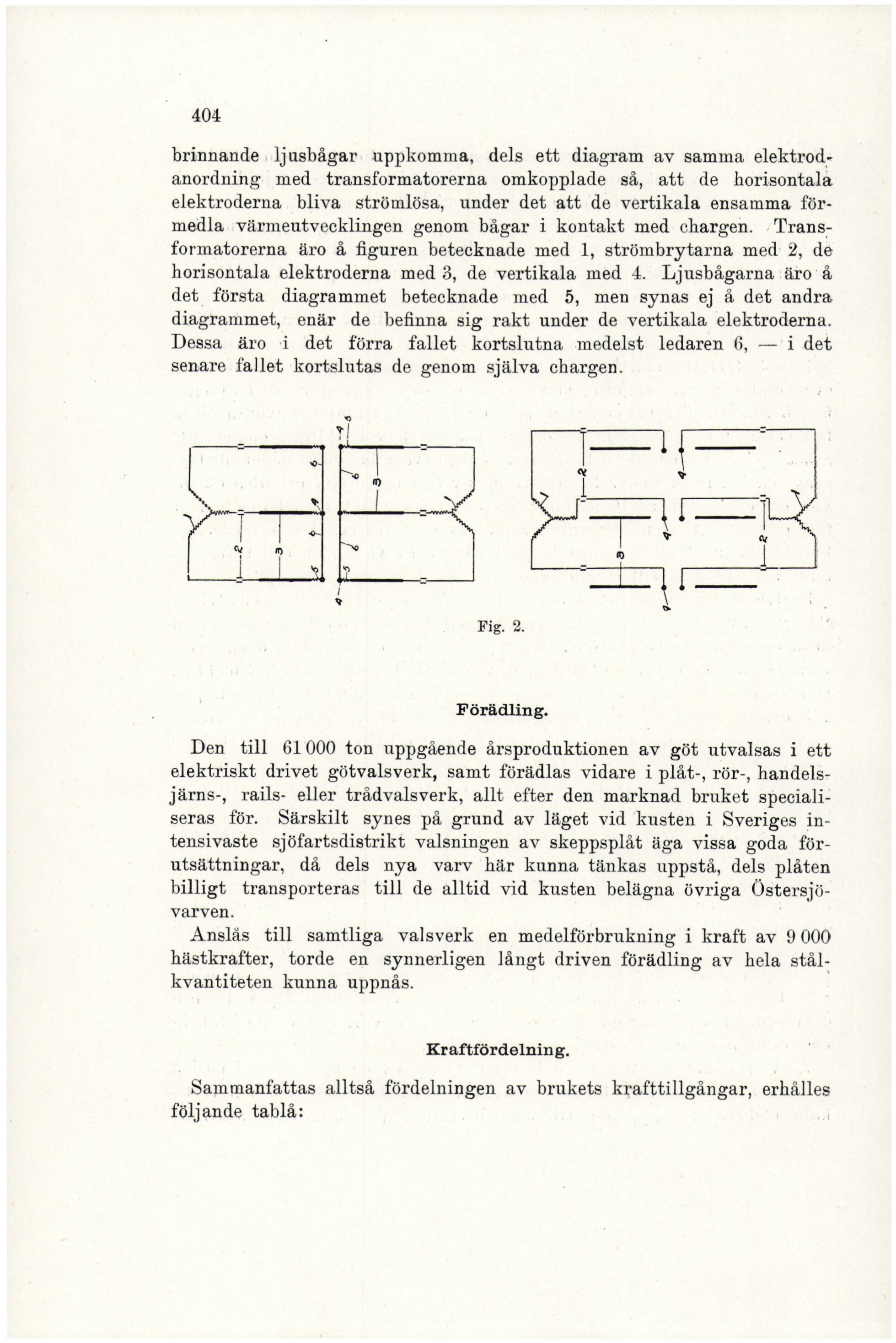

404
brinnande ; ljusbågar. uppkomma, dels ett diagram av samma elektrod¬
anordning med transformatorerna omkopplade så, att de horisontala
elektroderna bliva strömlösa, under det att de vertikala ensamma för¬
medla. värmeutvecklingen genom bågar i kontakt med chargen. -Trans¬
formatorerna äro å figuren betecknade med 1, strömbrytarna med 2, de
horisontala elektroderna med 3, de vertikala med 4. Ljusbågarna äro å
det första diagrammet betecknade med 5, men synas ej å det andra
diagrammet, enär de befinna sig rakt under de vertikala elektroderna.
Dessa äro i det förra fallet kortslutna medelst ledaren 6, — i det
senare fallet kortslutas de genom själva chargen.
+/ =
ö sis AE
IL I
lv RA
a Il | $ k ER |
| Fig. 2 5:
Förädling.
Den till 61000 ton uppgående årsproduktionen av göt utvalsas i ett
elektriskt drivet götvalsverk, samt förädlas vidare i plåt-, rör-, handels¬
Järns-, rails- eller trådvalsverk, allt efter den marknad bruket speciali¬
seras för. MNärskilt synes på grund av läget vid kusten i Sveriges in¬
tensivaste sjöfartsdistrikt valsningen av skeppsplåt äga vissa goda för¬
utsättningar, då dels nya varv här kunna tänkas uppstå, dels plåten
billigt transporteras till de alltid vid kusten belägna övriga Östersjö¬
varven.
Anslås till samtliga valsverk en medelförbrukning i kraft av 9000
hästkrafter, torde en synnerligen långt driven förädling av hela stål¬
kvantiteten kunna uppnås.
Kraftfördelning.
Sammanfattas alltså fördelningen av brukets krafttillgångar, erhålles
följande tablå:
