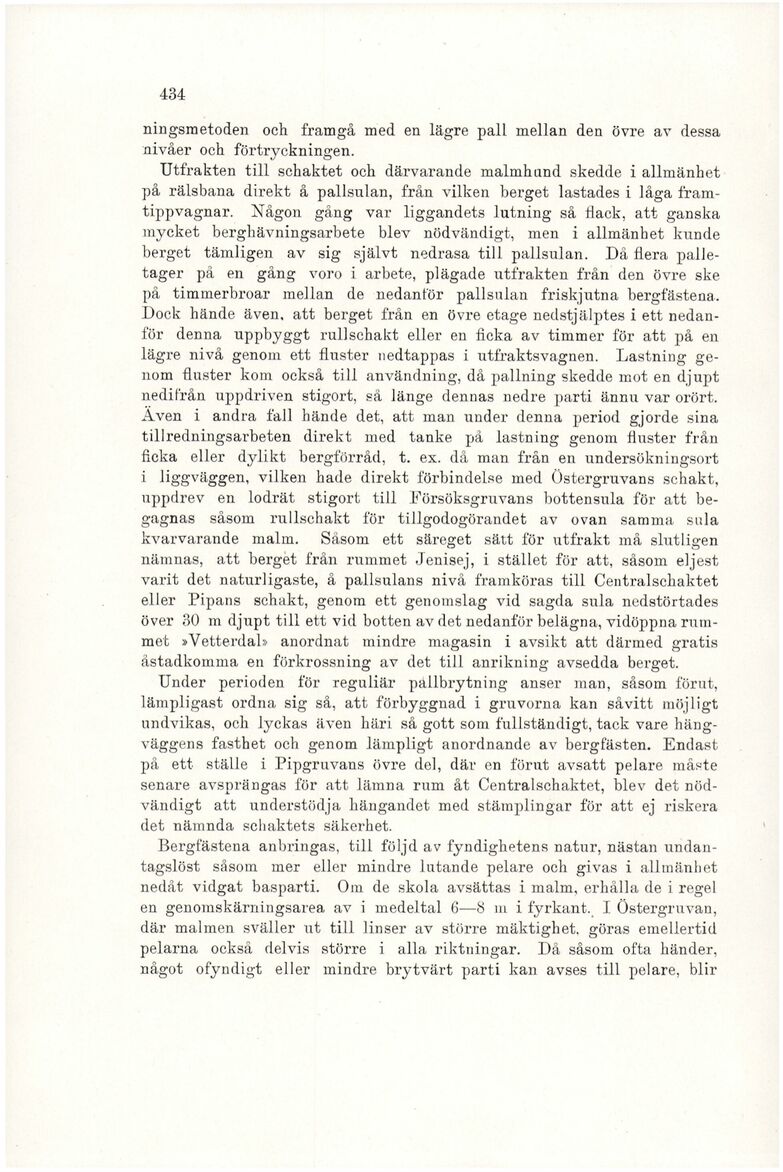

434
ningsmetoden och framgå med en lägre pall mellan den övre av dessa
nivåer och förtryckningen.
Utfrakten till schaktet och därvarande malmhand skedde i allmänhet
på rälsbana direkt å pallsulan, från vilken berget lastades i låga fram¬
tippvagnar. Någon gång var liggandets lutning så flack, att ganska
mycket berghävningsarbete blev nödvändigt, men i allmänhet kunde
berget tämligen av sig självt nedrasa till pallsulan. Då flera palle¬
tager på en gång voro i arbete, plägade utfrakten från den övre ske
på timmerbroar mellan de nedanför pallsulan friskjutna bergfästena.
Dock hände även, att berget från en övre etage nedstjälptes i ett nedan¬
för denna uppbyggt rullschakt eller en ficka av timmer för att på en
lägre nivå genom ett fluster nedtappas i utfraktsvagnen. Lastning ge¬
nom fluster kom också till användning, då pallning skedde mot en djupt
nedifrån uppdriven stigort, så länge dennas nedre parti ännu var orört.
Även i andra fall hände det, att man under denna period gjorde sina
tillredningsarbeten direkt med tanke på lastning genom fluster från
ficka eller dylikt bergförråd, +t. ex. då man från en undersökningsort
i liggväggen, vilken hade direkt förbindelse med Östergruvans schakt,
uppdrev en lodrät stigort till Försöksgruvans bottensula för att be¬
gagnas såsom rullschakt för tillgodogörandet av ovan samma sula
kvarvarande malm. Såsom ett säreget sätt för utfrakt må slutligen
nämnas, att berget från rummet Jenisej, i stället för att, såsom eljest
varit det naturligaste, å pallsulans nivå framköras till Centralschaktet
eller Pipans schakt, genom ett genomslag vid sagda sula nedstörtades
över 30 m djupt till ett vid botten av det nedanför belägna, vidöppna rum¬
met »Vetterdal» anordnat mindre magasin i avsikt att därmed gratis
åstadkomma en förkrossning av det till anrikning avsedda berget.
Under perioden för reguliär pållbrytning anser man, såsom förut,
lämpligast ordna sig så, att förbyggnad i gruvorna kan såvitt möjligt
undvikas, och lyckas även häri så gott som fullständigt, tack vare häng¬
väggens fasthet och genom lämpligt anordnande av bergfästen. Endast
på ett ställe i Pipgruvans övre del, där en förut avsatt pelare måste
senare avsprängas för att lämna rum åt Centralschaktet, blev det nöd¬
vändigt att understödja hängandet med stämplingar för att ej riskera
det nämnda schaktets säkerhet.
Bergfästena anbringas, till följd av fyndighetens natur, nästan undan¬
tagslöst såsom mer eller mindre lutande pelare och givas i allmänhet
nedåt vidgat basparti. Om de skola avsättas i malm, erhålla de i regel
en genomskärningsarea av i medeltal 6—8 m i fyrkant. I Östergruvan,
där malmen sväller ut till linser av större mäktighet, göras emellertid
pelarna också delvis större 1 alla riktningar. Då såsom ofta händer,
något ofyndigt eller mindre brytvärt parti kan avses till pelare, blir
