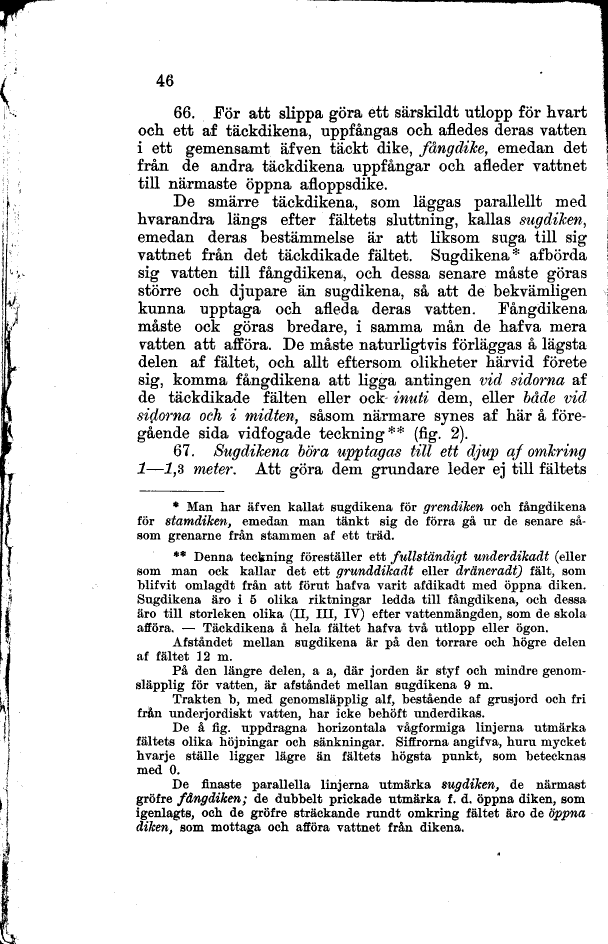

66. För att slippa göra ett särskildt utlopp för hvart
och ett af täckdikena, uppfångas och afledes deras vatten
i ett gemensamt äfven täckt dike, fångdike, emedan det
från de andra täckdikena uppfångar och afleder vattnet
till närmaste öppna afloppsdike.
De smärre täckdikena, som läggas parallellt med
hvarandra längs efter fältets sluttning, kallas sugdiken,
emedan deras bestämmelse är att liksom suga till sig
vattnet från det täckdikade fältet. Sugdikena* afbörda
sig vatten till fångdikena, och dessa senare måste göras
större och djupare än sugdikena, så att de bekvämligen
kunna upptaga och afleda deras vatten. Fångdikena
måste ock göras bredare, i samma mån de hafva mera
vatten att afföra. De måste naturligtvis förläggas å lägsta
delen af fältet, och allt eftersom olikheter härvid förete
sig, komma fångdikena att ligga antingen vid sidorna af
de täckdikade fälten eller ock inuti dem, eller både vid
sidorna och i midten, såsom närmare synes af här å
föregående sida vidfogade teckning** (fig. 2).
67. </i>Sugdikena böra upptagas titt ett djup af omkring
l-1,3 meter</i>. Att göra dem grundare leder ej till fältets
––––––
* Man har äfven kallat sugdikena för grendiken och fångdikena
för stamdiken, emedan man tänkt sig de förra gå ur de senare
såsom grenarne från stammen af ett träd.
** Denna teckning föreställer ett fullständigt underdikadt (eller
som man ock kallar det ett grunddikadt eller dräneradt) fält, som
blifvit omlagdt från att förut hafva varit afdikadt med öppna diken.
Sugdikena äro i 5 olika riktningar ledda till fångdikena, och dessa
äro till storleken olika (II, III, IV) efter vattenmängden, som de skola
afföra. – Täckdikena å hela fältet hafva två utlopp eller ögon.
Afståndet mellan sugdikena är på den torrare och högre delen
af fältet 12 m.
På den längre delen, a a, där jorden är styf och mindre
genomsläpplig för vatten, är afståndet mellan sugdikena 9 m.
Trakten b, med genomsläpplig alf, bestående af grusjord och fri
från underjordiskt vatten, har icke behöft underdikas.
De å fig. uppdragna horizontala vågformiga linjerna utmärka
fältets olika höjningar och sänkningar. Siffrorna angifva, huru mycket
hvarje ställe ligger lägre än fältets högsta punkt, som betecknas
med 0.
De finaste parallella linjerna utmärka sugdiken, de närmast
gröfre fångdiken; de dubbelt prickade utmärka f. d. öppna diken, som
igenlagts, och de gröfre sträckande rundt omkring fältet äro de öppna
diken, som mottaga och afföra vattnet från dikena.
