Genom att lossa skrufvarne som fasthålla
pinnarne, samt genom deras förskjutande fram och tillbaka,
regleras djupet.

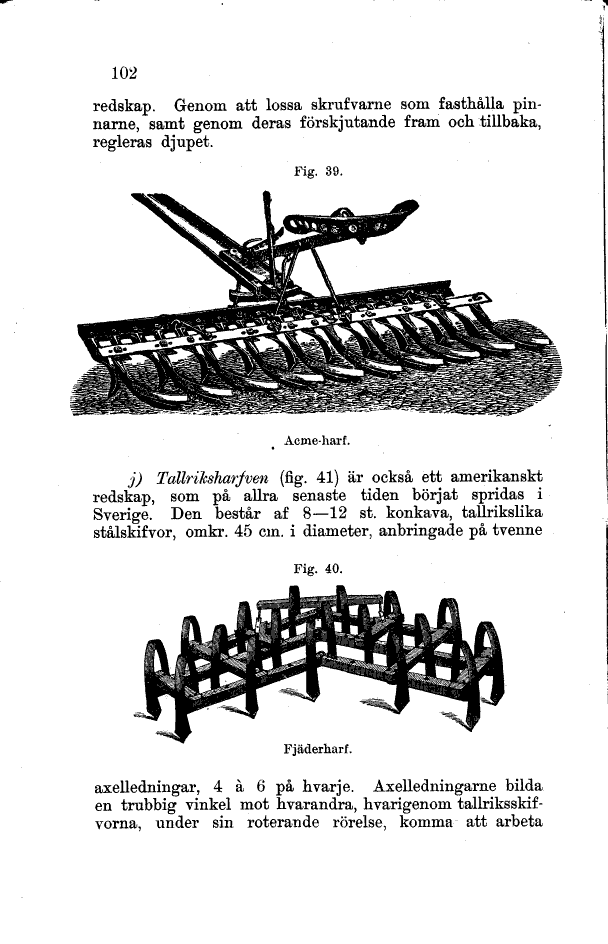

Fig. 39.
Acme-harf.
j) Tallriksharfven (fig. 41) är också ett amerikanskt
redskap, som på allra senaste tiden börjat spridas i
Sverige. Den består af 8-12 st. konkava, tallrikslika
stålskifvor, omkr. 45 cm. i diameter, anbringade på tvenne
Fig. 40.
Fjäderharf.
axelledningar, 4 à 6 på hvarje. Axelledningarne bilda
en trubbig vinkel mot hvarandra, hvarigenom
tallriksskifvorna, under sin roterande rörelse, komma att arbeta
