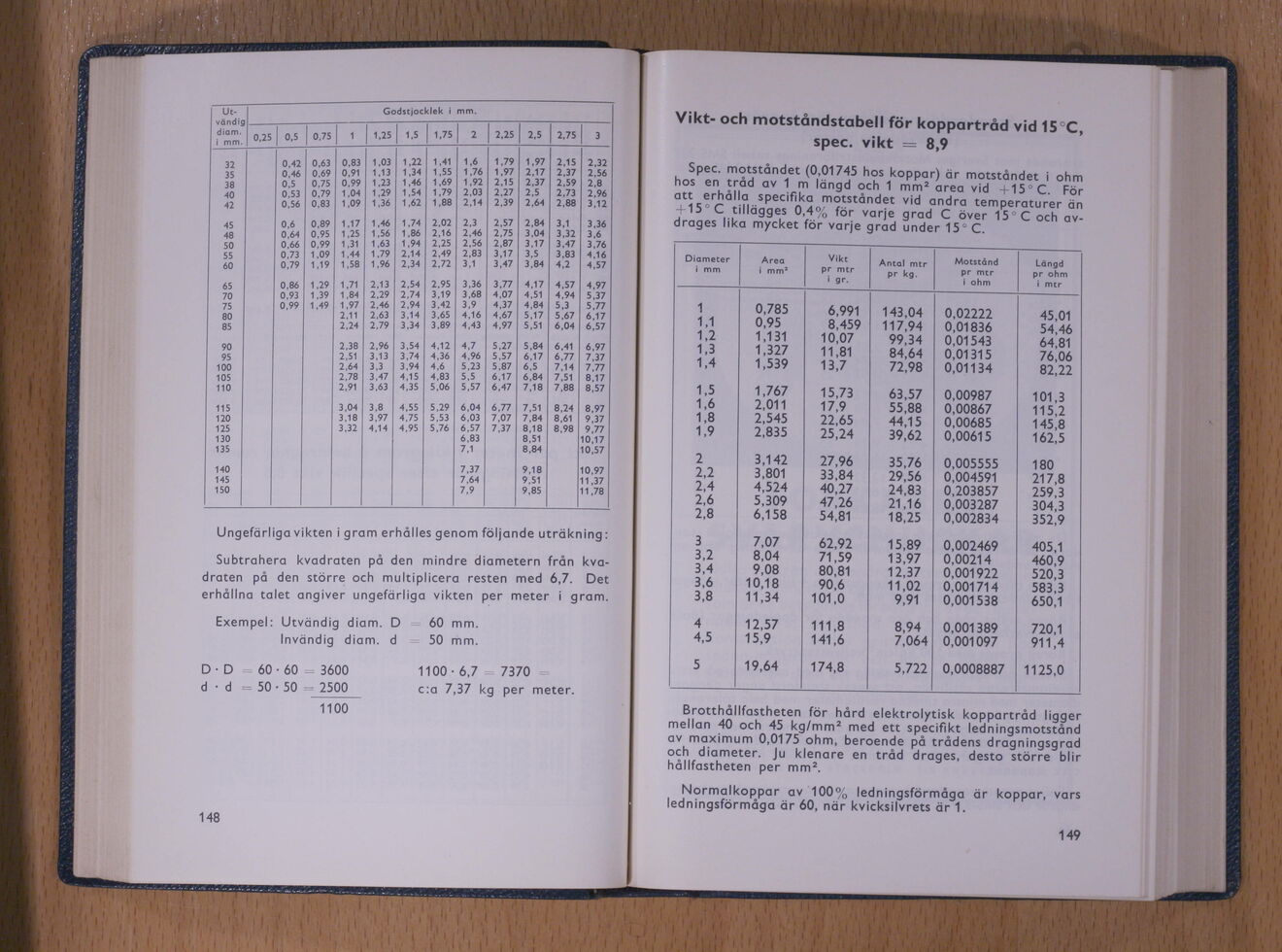

Full resolution (JPEG) - On this page / på denna sida - 3. Hållfasthetslära, beräkning, tabeller - Vikt per meter i kilogram å heldragna, runda mässingsrör - Vikt- och motståndstabell för koppartråd
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Uc-
• ändis diam-i mm.
Godstjocklek i mm.
1––––––
0,25
0,5
0,75
1
1.25
1.5
1,75
2
2,25
2.5
2,75
3
32
0,42
0,63
0,83
1,03
1,22
1.41
1.6
1.79
1.97
2,15
2,32
35
0,46
0.69
0,91
1,13
1,34
1,55
1.76
1.97
2.17
2.37
2,56
38
0,5
0,75
0.99
1,23
1,46
1,69
1,92
2,15
2,37
2,59
2,8
40
0,53
0,79
1 ,04
1,29
1,54
1.79
2.03
2.27
2,5
2,73
2.96
42
0,56
0.83
1,09
1,36
1.62
1,88
2,14
2.39
2,64
2.88
3.12
45
0,6
0,89
1.17
1,46
1,74
2.02
2.3
2.57
2.84
3.1
3,36
48
0.64
0,95
1,25
1.56
1,86
2.16
2.46
2.75
3,04
3,32
3.6
50
0,66
0,99
1,31
1.63
1,94
2,25
2,56
2.87
3,17
3,47
3,76
55
0,73
1,09
1 ,44
1,79
2,14
2.49
2,83
3,17
3,5
3,83
4,16
60
0.79
1.19
1,58
1.96
2,34
2,72
3.1
3,47
3.84
4,2
4,57
65
0,86
1,29
1,71
2.13
2.54
2,95
3,36
3,77
4.17
4,57
4,97
70
0,93
1,39
1,84
2,29
2,74
3,19
3,68
4,07
4,51
4.94
5,37
75
0,99
1,49
1.97
2,46
2,94
3,42
3,9
4,37
4,84
5,3
5,77
80
2,11
2,63
3.14
3,65
4.16
4,67
5,17
5,67
6,17
85
2,24
2,79
3,34
3,89
4,43
4,97
5,51
6,04
6,57
90
2,38
2,96
3,54
4,12
4,7
5,27
5,84
6.41
6,97
95
2.51
3.13
3,74
4,36
4.96
5,57
6,17
6,77
7,37
100
t
2,64
3,3
3,94
4,6
5,23
5,87
6.5
7,14
7,77
105
2,78
3,47
4,15
4,83
5.5
6,17
6,84
7,51
8,17
110
2,91
3,63
4,35
5,06
5,57
6,47
7,18
7,88
8,57
115
J
3.04
3,8
4.55
5.29
6,04
6,77
7.51
8,24
8.97
120
3.18
3,97
4,75
5,53
6,03
7.07
7,84
8,61
9,37
125
3.32
4,14
4,95
5,76
6,57
7,37
8,18
8,98
9.77
130
6,83
8.51
10.17
135
i
1
7,1
8.84
10,57
140
7.37
9,18
10,97
145
1
7,64
9,51
11,37
150
1
1 1
7.9
9,85
11,78
Ungefärliga vikten i gram erhalles genom följande uträkning:
Subtrahera kvadraten på den mindre diametern från
kvadraten på den större och multiplicera resten med 6,7. Det
erhållna talet angiver ungefärliga vikten per meter i gram.
Exempel: Utvändig diam. D 60 mm.
Invändig diam. d 50 mm.
D-D 60-60 3600 1100-6.7 7370
d d 50-50 2500 c:a 7,37 kg per meter.
1100
Vikt- och motståndstabell för koppartråd vid 15C,
spec. vikt
8,9
Spec. motståndet (0 01745 hos koppar) är motståndet i ohm
hos en träd av 1m längd och 1 mm* area vid +15r C För
at 5er^a ’a .specifika motståndet vid andra temperaturer än
, 15 C tillagges 0 4% for varje grad C över 15’ C och
avdrages hka mycket för varje grad under 15 C.
Diameter Area ^ikt Antal mtr Motstånd Längd
i mm i mm2 Pr mtr pr kg. Pr mtr Pr °hm
’ 9r- i ohm j mtr
1 0,785 6,991 143,04 0,02222 45,01
1.1 0,95 8,459 117,94 0,01836 54,46
1.2 1,131 10,07 99,34 0,01543 64,81
1.3 1,327 11,81 84,64 0,01315 76,06
1.4 1,539 13,7 72,98 0,01134 82,22
1.5 1,767 15,73 63,57 0,00987 101,3
1.6 2,011 17,9 55,88 0,00867 115,2
1.8 2,545 22,65 44,15 0,00685 145,8
1.9 2,835 25,24 39,62 0,00615 162,5
2 3,142 27,96 35,76 0,005555 180
2,2 3,801 33,84 29,56 0,004591 217,8
2,4 4,524 40,27 24,83 0,203857 259,3
2,6 5,309 47,26 21,16 0,003287 304,3
2,8 6,158 54,81 18,25 0,002834 352,9
3 7,07 62,92 15,89 0,002469 405,1
3,2 8,04 71,59 13,97 0,00214 460,9
3.4 9,08 80,81 12,37 0,001922 520,3
3,6 10,18 90,6 11,02 0,001714 583,3
3,8 11,34 101,0 9,91 0,001538 650,1
4 12,57 111,8 8,94 0,001389 720,1
4.5 15,9 141,6 7,064 0,001097 911,4
5 19,64 174,8 5,722 0,0008887 1125,0
Brotthållfastheten för hård elektrolytisk koppartråd ligger
mellan 40 och 45 kg/mm2 med ett specifikt ledningsmotstånd
av maximum 0,0175 ohm, beroende på trådens dragningsgrad
och diameter. Ju klenare en tråd dragés, desto större blir
hallfastheten per mm2.
Normalkoppar av 100% ledningsförmåga är koppar, vars
ednmgsförmåga är 60, när kvicksilvrets är 1.
