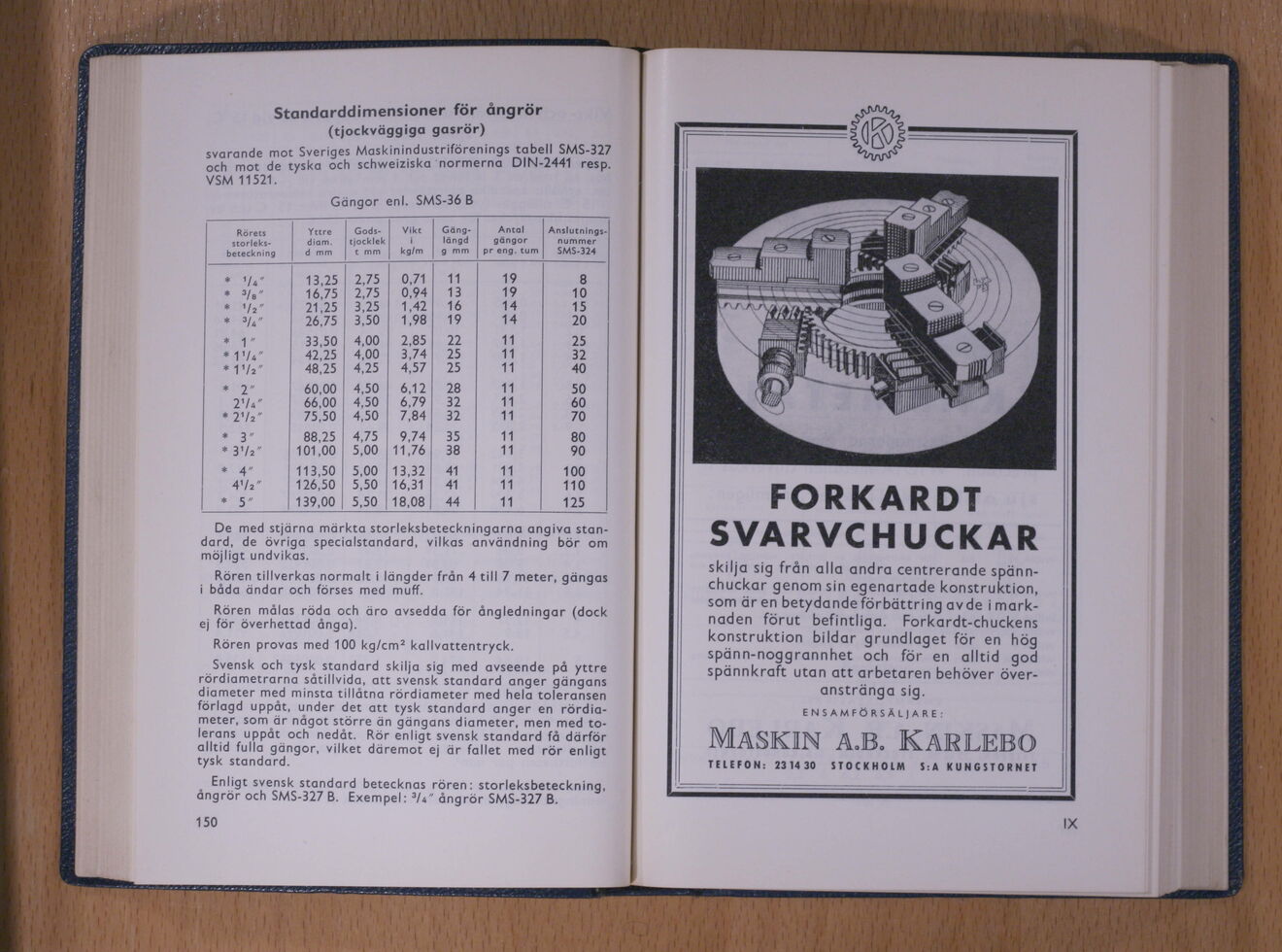

Standarddimensioner för ångrör
(tjockväggiga gasrör)
svarande mot Sveriges Maskinindustriförenings tabell SMS-327
och mot de tyska och schweiziska normerna DIN-2441 resp.
VSM 11521.
Gangor enl. SMS-36 B
Rorets ,’ Yttre Gods- Vikt Gäng- Antal Anslutnings
storleks- diam. tjocklek i längd gängor nummer
beteckning d mm t mm kg/m g mm pr eng. tum SMS-32-4
* 1/4" 13,25 2,75 0,71 11 19 8
* 3/B" 16,75 2,75 0,94 13 19 10
* V2" 21,25 3,25 1,42 16 14 15
* V«" 26,75 3,50 1,98 19 14 20
* 1 33,50 : 4,00 2,85 22 11 25
*VU" j 42,25 4,00 3,74! 25 11 32
*1V2 48,25 4,25 4,57 25 11 40
* 2" 60,00 i 4,50 6,12 28 11 50
VU" I 66,00 4,50 6,79 32 11 60
* 272" ,’ 75,50 j 4,50 7,84 32 11 70
* 3" i 88,25 4,75 9,74 i 35 11 80
* 372 ’ 101,00 j 5,00 11,76 ! 38 11 90
* 4 113,50 5.00 13,32 41 11 100
472" 126,50 5,50 16,31 41 11 110
* 5’ __ 139,00 5,50 j 18,08 ; 44 11____ 125
De med stjärna märkta storleksbeteckningarna angiva
standard, de övriga specialstandard, vilkas användning bör om
möjligt undvikas.
Rören tillverkas normalt i längder från 4 till 7 meter, gängas
i båda ändar och forses med muff.
Rören målas röda och äro avsedda för ångledningar (dock
ej for överhettad ånga).
Rören provas med 100 kg/cm2 kallvattentryck.
Svensk och tysk standard skilja sig med avseende på yttre
rördiametrarna såtillvida, att svensk standard anger gängans
diameter med minsta tillåtna rördiameter med hela toleransen
förlagd uppåt, under det att tysk standard anger en
rördiameter, som är nägot större än gängans diameter, men med
tolerans uppåt och nedåt. Ror enligt svensk standard få därför
alltid fulla gangor, vilket däremot ej är fallet med rör enligt
tysk standard.
Enligt svensk standard betecknas rören: storleksbeteckning,
ångrör och SMS-327 B. Exempel: 3U" ångrör SMS-327 B.
FORKARDT
SVARVCHUCKAR
skilja sig från alla andra centrerande
spänn-chuckar genom sin egenartade konstruktion,
som är en betydandeförbättring avde i
marknaden förut befintliga. Forkardt-chuckens
konstruktion bildar grundlaget för en hög
spänn-noggrannhet och för en alltid god
spännkraft utan att arbetaren behöver
överanstränga sig.
ENSAMFÖRSÄLJARE:
Maskin a,b. Kairlebq
TELEFON: 23 14 30 STOCKHOLM S:A KUNGSTORNET
