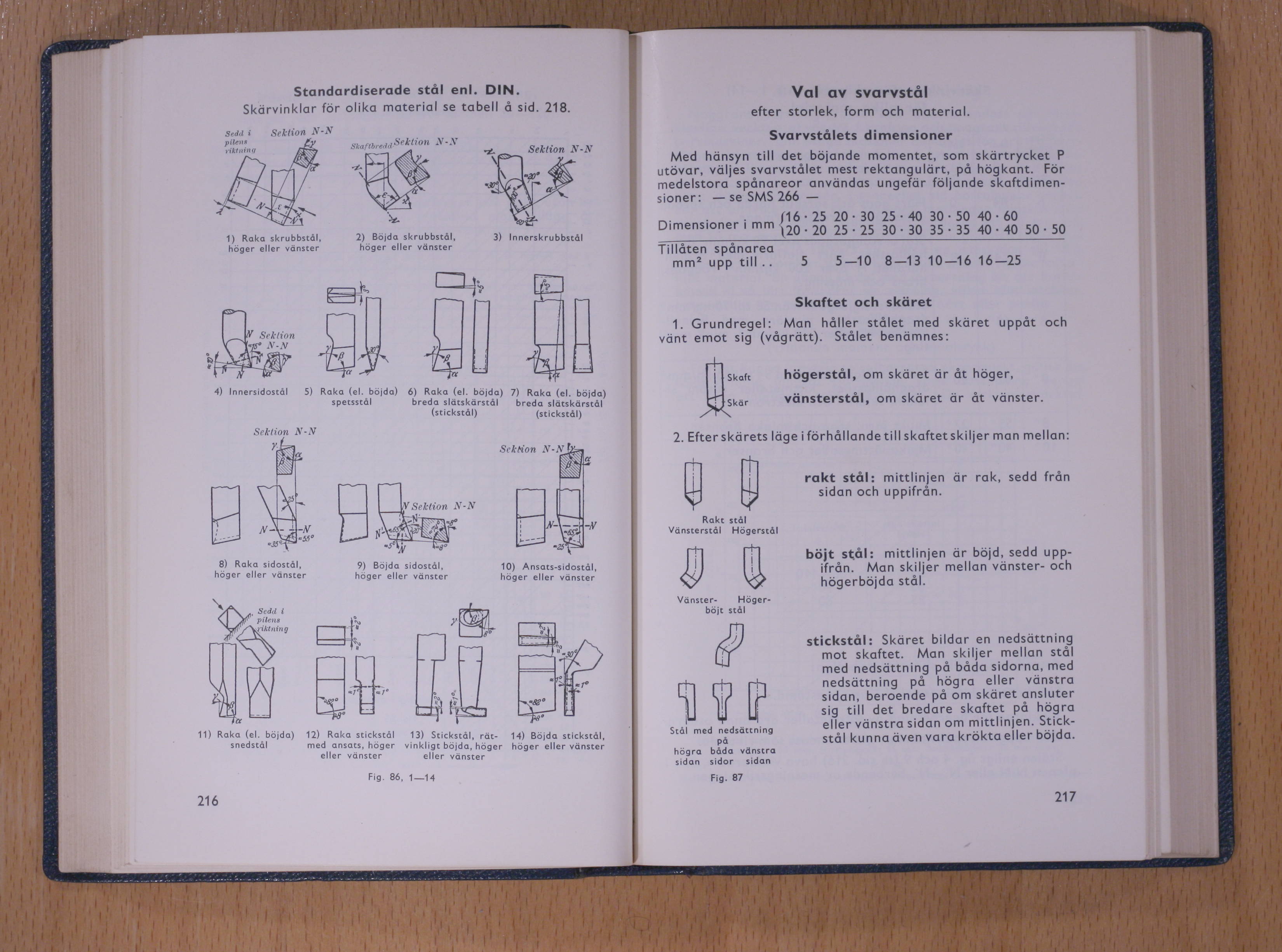

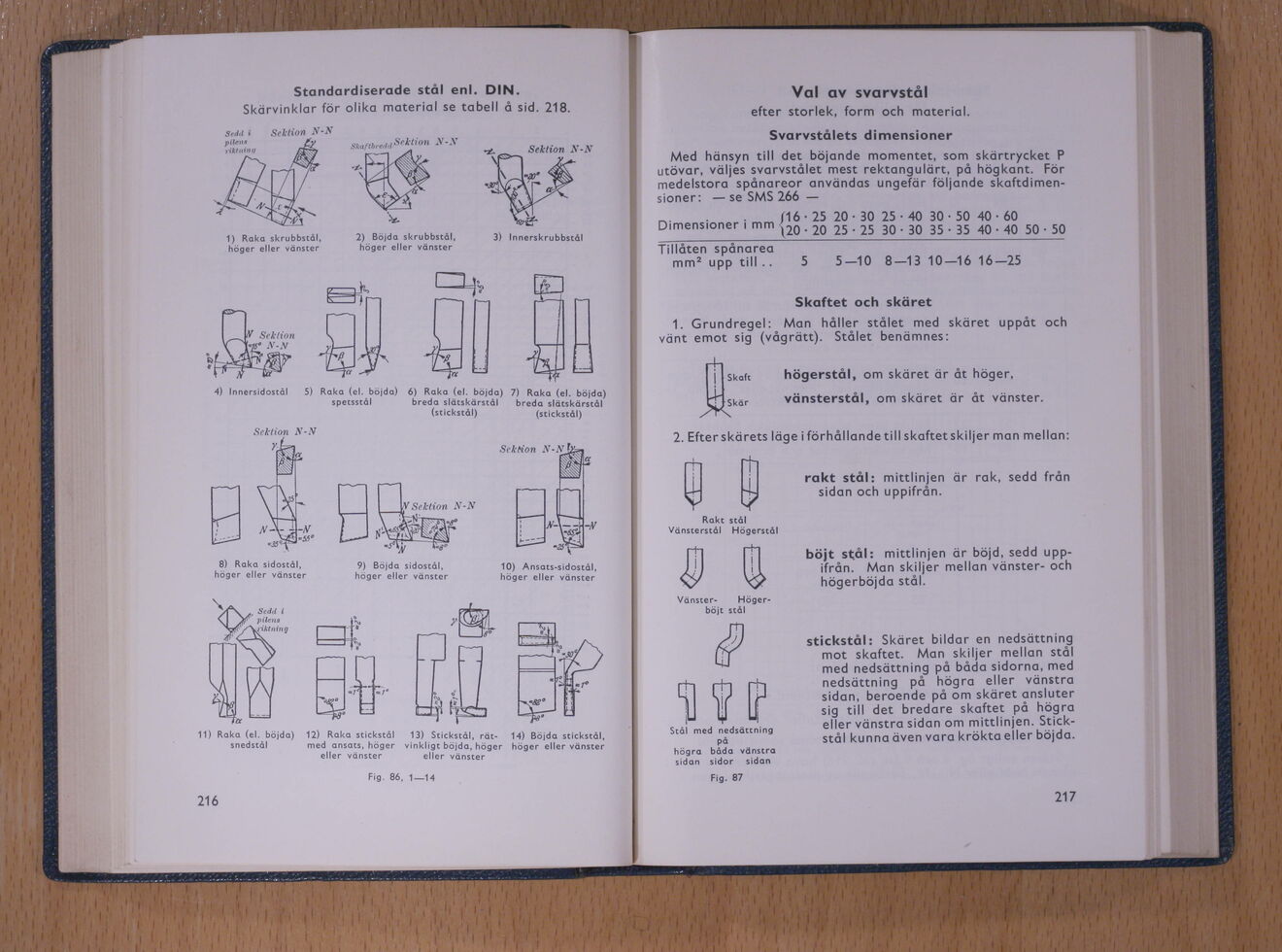

Standardiserade stål enl. DIN.
Skärvinklar för olika material se tabell å sid. 218.
Sr.i.i i Srkfinfl N-S
216
Val av svarvstål
efter storlek, form och materia
Svarvstålets dimensioner
Med hänsyn till det böjande momentet, som skärtrycket P
utövar, väljes svarvstålet mest rektangulärt, på högkant. För
medelstora spånareor användas ungefär följande
skaftdimensioner: — se SMS 266 —
(16 • 25 20 -30 25 • 40 30 -50 40 60
Dimensioner i mm .ylQ , 20 25 , 25 30 . 30 35 . 35 40 4Q 50 • 50
Tillåten spånarea
mm2 upp till .. 5 5—10 8—13 10—16 16—25
Skaftet och skäret
1. Grundregel: Man håller stålet med skäret uppåt och
vänt emot sig (vågrätt). Stålet benämnes:
högerstål, om skäret är åt höger,
vänsterstål, om skäret är åt vänster
2. Efter skärets läge iförhållande ti 11 skaftet skiljer man mellan
Rake stål
Vänsters tål Högerstål
Vänster- Höger
böjt stål
Stal med nedsättning
pa
högra båda vänstra
sidan sidor sidan
Fig. 87
rakt stål: mittlinjen är rak, sedd från
sidan och uppifrån.
böjt stål: mittlinjen är böjd, sedd
uppifrån. Man skiljer mellan vänster- och
högerböjda stål.
stickstål: Skäret bildar en nedsättning
mot skaftet. Man skiljer mellan stål
med nedsättning på båda sidorna, med
nedsättning på högra eller vänstra
sidan, beroende på om skäret ansluter
sig till det bredare skaftet på högra
eller vänstra sidan om mittlinjen.
Stickstål kunnaäven vara kröktaeller böjda.
217
1) Raka skrubbstäl,
höger eller vänster
2) Böjda skrubbstål,
höger eller vänster
3) Innerskrubbstå!
4) Innersidostal
5) Raka (el. böjda)
spetsstal
6) Raka (el, böjda)
breda slätskärstal
(stickstdl)
7) Raka (el, böjda)
breda slätskärstal
(stickstål)
8) Raka sidostäl,
höger eller vänster
9) Böjda sidostal,
höger eller vänster
10) Ansats-sidostal,
höger eller vänster
11) Raka (el. böjda)
snedstal
12) Raka stickstal
med ansats, höger
eller vänster
13) Stickstal,
rätvinkligt böjda, höger
c-llcr vänster
14) Böjda stickstal,
höger eller vänster
