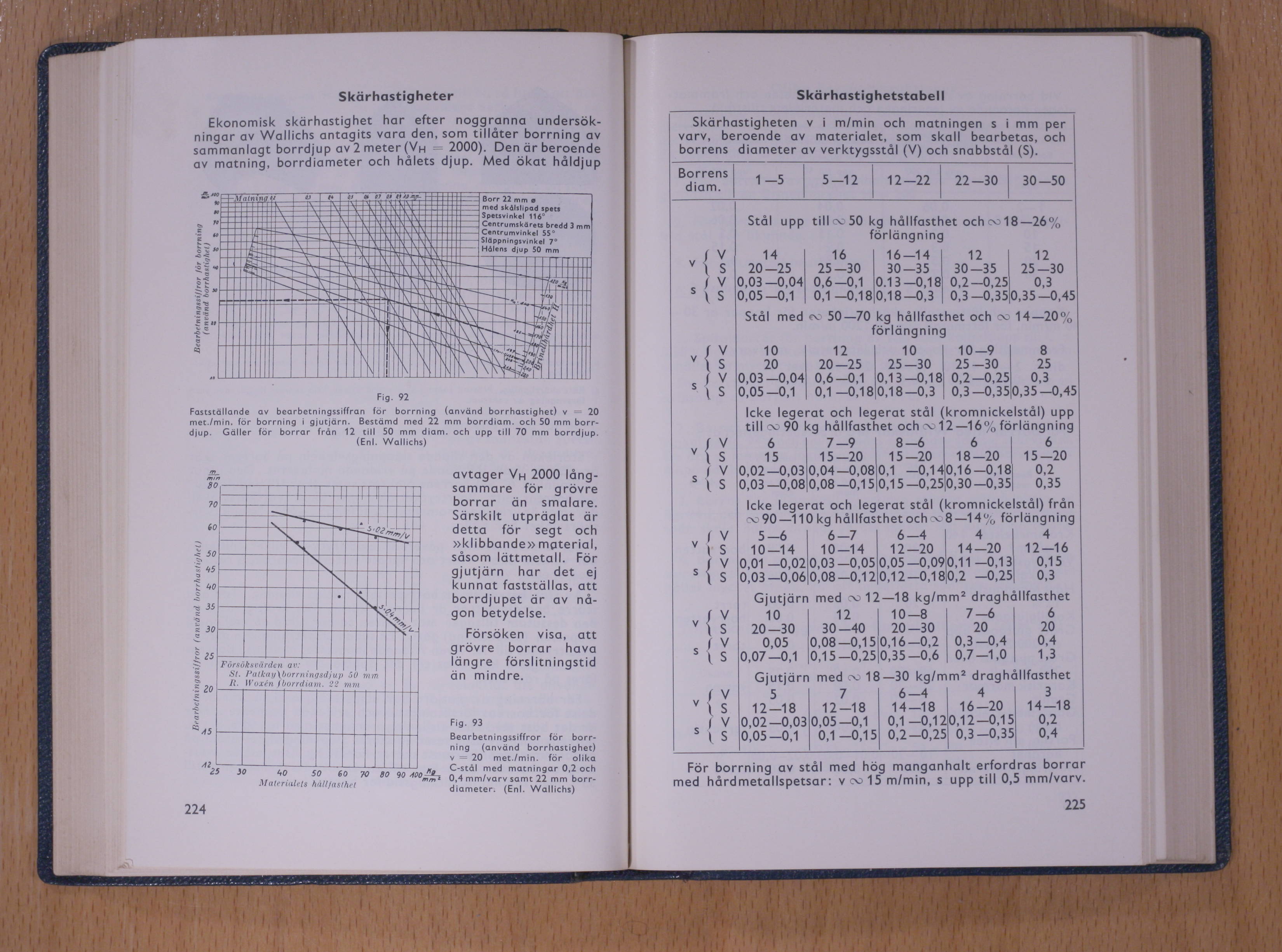

Skärhastigheter
Ekonomisk skärhastighet har efter noggranna
undersökningar av Wallichs antagits vara den, som tillåter borrning av
sammanlagt borrdjup av 2 meter (Vh - 2000). Den är beroende
av matning, borrdiameter och hålets djup. Med Ökat håldjup
ä jeo
Mntmnit"
Fig. 92
Fastställande av bearbetningssiffran for borrning (använd borrhastighet) v 20
met./min. for borrning i gjutjärn. Bestämd med 22 mm borrdiam. och 50 mm
borrdjup. Galler for borrar frän 12 till 50 mm diam. och upp till 70 mm borrdjup
(Enl. Wallichs)
avtager VH 2000
långsammare för grövre
borrar än smalare.
Särskilt utpräglat är
detta för segt och
»klibbande» material,
såsom lättmetall. För
gjutjärn har det ej
kunnat fastställas, att
borrdjupet är av
någon betydelse.
Försöken visa, att
grövre borrar hava
längre förslitningstid
än mindre.
SkärhastighetstabeM
Skärhastigheten v i m/min och matningen s i mm per
varv, beroende av materialet, som skall bearbetas, och
borrens diameter av verktygsstål (V) och snabbstål (S).
&d iarmnS 1 ~5 5 ~12 n ~21 21 ~30 30 ~50
Stål upp till x 50 kg hållfasthet och > 18— 26%
förlängning
j V 14 16 16-14 12 12
v » S 20—25 25—30 30—35 30-35 25-30
/ v 0,03—0,04 0,6—0,1 0.13—0,18 0,2—0,25 0,3
s \ S 0,05-0,1 0,1-0,180,18-0,3 0,3-0,350,35-0,45
Stål med ^ 50—70 kg hållfasthet och ^ 14— 20%
förlängning
/V 10 12 10 10—9 8
v S 20 20-25 25—30 25-30 25
V 0,03—0,04 0,6—0,1 0,13—0,18 0,2—0,25 0,3
s \ S 0,05—0,1 0,1—0,180,18—0,3 0,3—0,350,35—0,45
Icke legerat och legerat stål (kromnickelstål) upp
till ^ 90 kg hållfasthet och -v 12—16% förlängning
[ V 6 7—9 8—6 6 6
v \ S 15 15-20 15-20 18-20 15-20
I V 0,02—0,03 0,04—0,08 0,1 —0,140,16—0,18 0,2
s \ S 0,03—0,08 0,08—0,15 0,15—0,250,30—0,35 0,35
Icke legerat och legerat stål (kromnickelstål) från
x_ 90—110 kg hållfasthet och x 8—14% förlängning
I v 5—6 6-7 6—4 4 4
v \ s 10—14 10—14 12-20 14—20 12-16
( V 0,01—0,02 0,03-0,050,05—0,090,11—0,13 0,15
s \ S 0,03-0,06 0,08-0,12 0,12-0,180,2 -0,25 0,3
Gjutjärn med -v 12—18 kg/mm2 draghåilfasthet
(V 10 12 10—8 7—6 6
v \ S 20-30 30-40 20-30 20 20
l V 0,05 0,08-0,15 0,16-0,2 0,3-0,4 0,4
s \ s 0,07-0,1 0,15-0,25 0,35-0,6 0,7-1,0 1,3
Gjutjärn med .x. 18—30 kg/mm2 draghållfasthet
V 5 7 6-4 4 3
v » S 12-18 12-18 14-18 16-20 14-18
V 0,02-0,03 0,05-0,1 0,1-0,120,12-0,15 0,2
s S 0,05-0,1 0,1-0,15 0,2-0,25 0,3-0,35 0,4
______________________________________^_______________^____________^_________^–––––––-^–––––––^^™
För borrning av stål med hög manganhalt erfordras borrar
med hårdmetallspetsar: v x. 15 m/min, s upp till 0,5 mm/varv.
225
Fig- 93
Bearbetnmgisiffror for
borrning (använd borrhastighet)
v 20 m e t. / m i n. f o r o I i k a
C-stal med matningar 0É2 och
0,4mm/varvsamc 22 mm
borr-diameter. (Enl. Wailichs)
