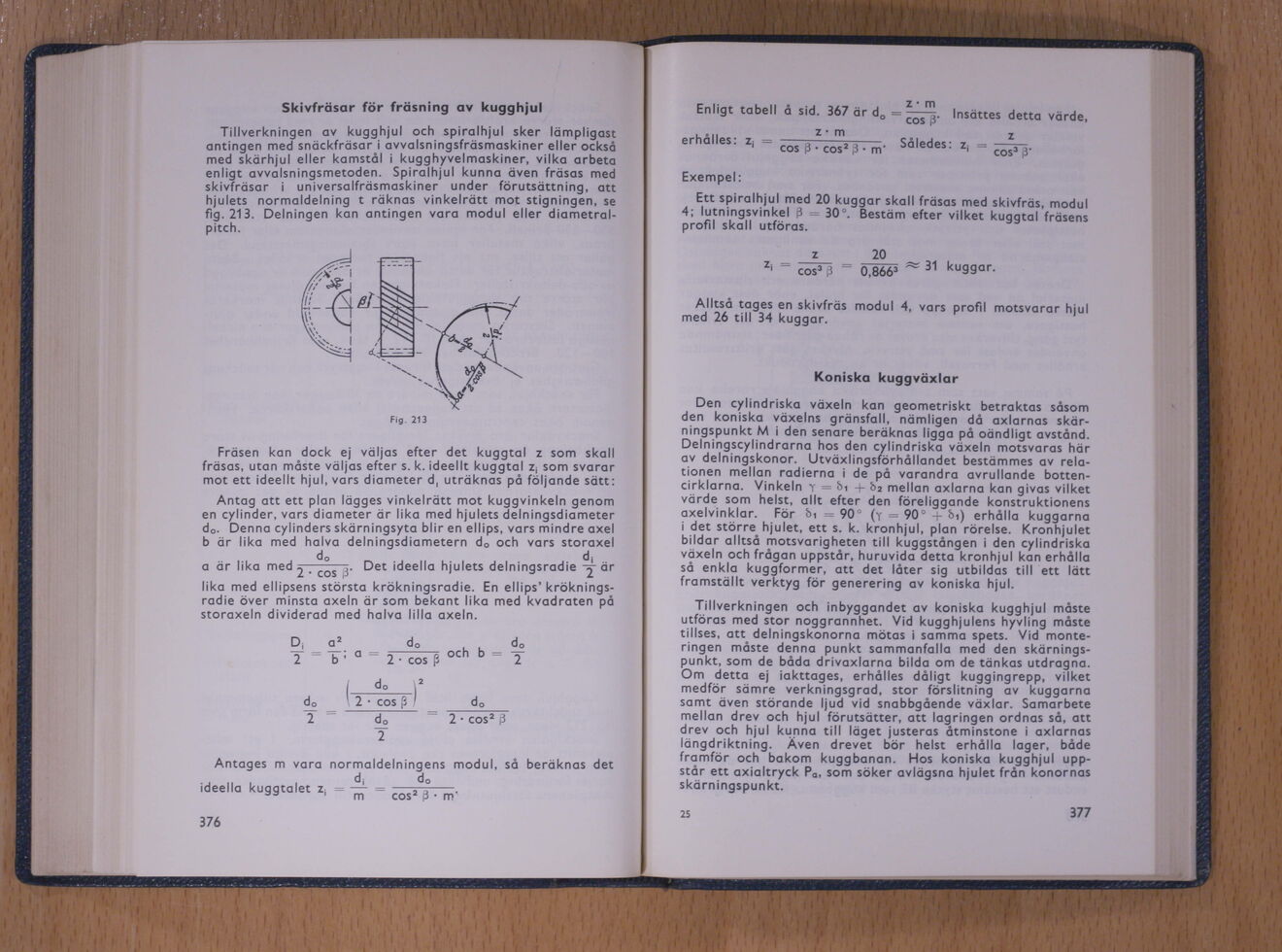

Skivfräsar för fräsning av kugghjul
Tillverkningen av kugghjul och spiralhjul sker lämpligast
antingen med snäckfräsar i avvalsningsfräsmaskiner eller också
med skärhjul eller kamstå! i kugghyvelmaskiner, vilka arbeta
enligt avvalsningsmetoden. Spiralhjul kunna även fräsas med
skivfräsar i universalfräsmaskiner under förutsättning, att
hjulets normaldelning t räknas vinkelrätt mot stigningen, se
fig.213. Delningen kan antingen vara modul eller
diametral-pitch.
Fig. 213
Frasen kan dock ej väljas efter det kuggtal z som skall
fräsas, utan måste väljas efter s. k. ideellt kuggtal zs som svarar
mot ett ideellt hjul, vars diameter d, uträknas på följande sätt;
Antag att ett plan lägges vinkelrätt mot kuggvinkeln genom
en cylinder, vars diameter är lika med hjulets delningsdiameter
d0. Denna cylinders skärningsyta blir en ellips, vars mindre axel
b är lika med halva delningsdiametern d0 och vars storaxel
do d;
a är lika med ^r–––––. Det ideella hjulets delninqsradie -~- dr
L • cos j ’ 3 l
lika med ellipsens största krökningsradie. En ellips’
kröknings-radie över minsta axeln är som bekant lika med kvadraten på
storaxeln dividerad med halva lilla axeln.
D,
a2
b _1_____H_ fr
b ’
a
do
d0
T
2 cos .5 och b
2
do 2
do
1 2
• cos ’; ’ d0
2
dQ 2 • cos2 :
J
2
Antages m vara normaldelningens modul, så beräknas det
•j 11 1 1 d do
ideella kuggtalet z(
m
cos2 j m
376
z • m
Enligt tabell å sid. 367 är d0 = ^ Insattes detta värde,
z * m
cos3 .3-
erhåHeS: Zi = ^s^"Cos’j-m- Så,edes: zi =
Exempel:
Ett spiralhjul med 20 kuggar skall fräsas med skivfräs, modul
4; lutningsvinkel 3 30°. Bestäm efter vilket kuggtal frasens
profil skall utföras.
z.
cos3 ,’.
20
0,866
31 kuggar
Alltså tages en skivfräs modul 4, vars profil motsvarar hju
med 26 till 34 kuggar.
Koniska kuggväxlar
Den cylindriska växeln kan geometriskt betraktas såsom
den koniska växelns gränsfall, nämligen då axlarnas
skärningspunkt M i den senare beräknas ligga på oändligt avstånd.
Delningscylindrarna hos den cylindriska växeln motsvaras här
av delningskonor. Utväxlingsförhållandet bestämmes av
relationen mellan radierna i de på varandra avrullande
bottencirklarna. Vinkeln y N - b2 mellan axlarna kan givas vilket
värde som helst, allt efter den föreliggande konstruktionens
axelvinklar. För ^1 -= 90’ (y -, 90- — ?>i) erhålla kuggarna
i det större hjulet, ett s. k. kronhjul, plan rörelse. Kronhjulet
bildar alltså motsvarigheten till kuggstången i den cylindriska
växeln och frågan uppstår, huruvida detta kronhjul kan erhålla
så enkla kuggformer, att det låter sig utbildas till ett lätt
framställt verktyg för generering av koniska hjul.
Tillverkningen och inbyggandet av koniska kugghjul måste
utföras med stor noggrannhet. Vid kugghjulens hyvling måste
tillses, att delningskonorna mötas i samma spets. Vid
monteringen måste denna punkt sammanfalla med den
skärningspunkt, som de båda drivaxlarna bilda om de tänkas utdragna.
Om detta ej iakttages, erhålles dåligt kuggingrepp, vilket
medför sämre verkningsgrad, stor förslitning av kuggarna
samt även störande ljud vid snabbgående växlar. Samarbete
mellan drev och hjul förutsätter, att lagringen ordnas så, att
drev och hjul kunna till läget justeras åtminstone i axlarnas
längdriktning. Även drevet bör helst erhålla lager, både
framför och bakom kuggbanan. Hos koniska kugghjul
uppstår ett axialtryck Pa, som söker avlägsna hjulet från konornas
skärningspunkt.
