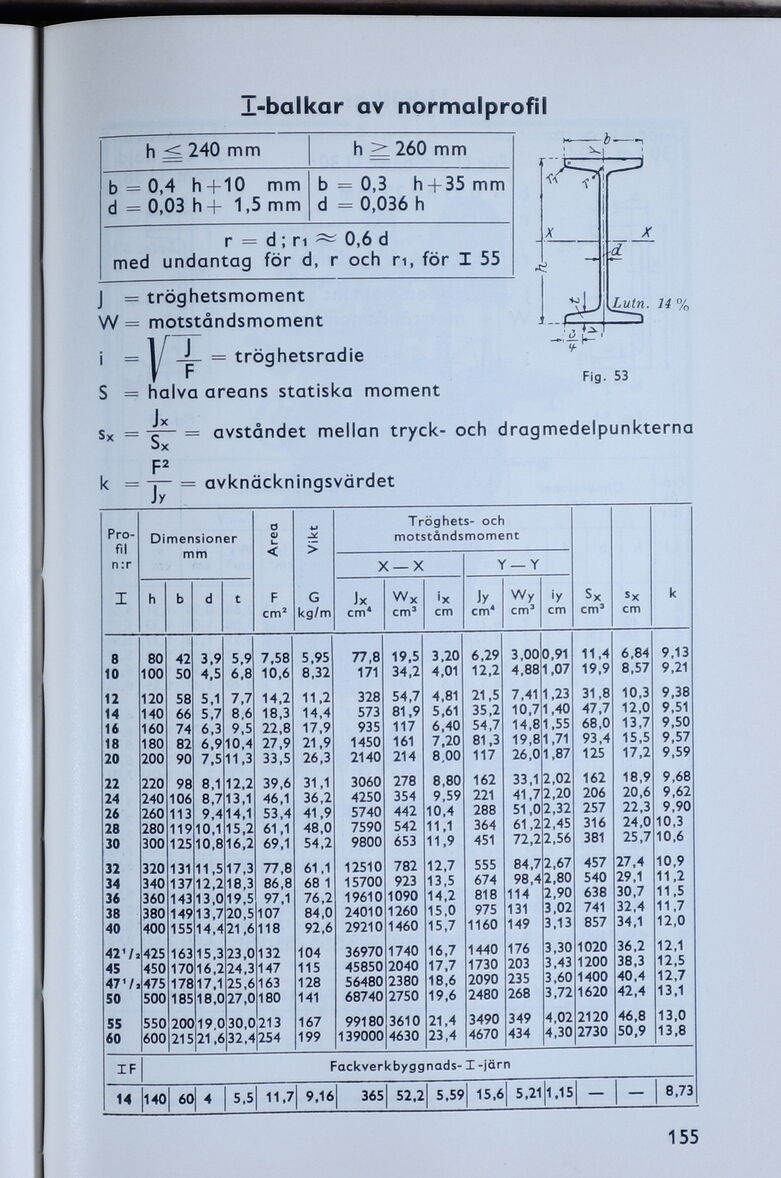

T-balkar av normalprofil
h ^240 mm h > 260 mm
b = 0,4 h +10 mm d = 0,03 h+ 1,5 mm b = 0,3 h + 35 mm d = 0,036 h
r = d ; ri ~ 0,6 d med undantag för d, r och ri, för I 55
J = tröghetsmoment
W = motståndsmoment
i = 1/ -i- = tröghetsradie
S = halva areans statiska moment
Jx
Fig. 53
Sx
-g— = avståndet mellan tryck- och dragmedelpunkterna
F2
k = -i— = avknäckningsvärdet
Jy
[-Profil-]
{+Pro- fil+} n:r Dimensioner mm Area Vikt Tröghets- och motståndsmoment
X —X Y — Y
I h b d t F cm» G kg/m Jx cm4 Wx cm1 •x cm Jy cm4 Wy cm3 iy cm Sx cm3 «x cm k
8 80 42 3.9 5,9 7,58 5.95 77,8 19,5 3,20 6,29 3,00 0.91 11.4 6,84 9,13
10 100 50 4,5 6,8 10,6 8,32 171 34.2 4,01 12,2 4,88 1.07 19,9 8.57 9,21
12 120 58 5,1 7,7 14,2 11.2 328 54,7 4.81 21,5 7,41 1.23 31,8 10,3 9,38
14 140 66 5,7 8.6 18,3 14,4 573 81,9 5,61 35,2 10,7 1,40 47,7 12,0 9,51
16 160 74 6,3 9,5 22,8 17,9 935 117 6,40 54,7 14,8 1,55 68,0 13,7 9,50
18 180 82 6.9 10,4 27,9 21,9 1450 161 7,20 81,3 19,8 1,71 93,4 15,5 9,57
20 200 90 7,5 11,3 33,5 26,3 2140 214 8.00 117 26,0 1,87 125 17,2 9,59
22 220 98 8.1 12,2 39,6 31,1 3060 278 8,80 162 33,1 2,02 162 18,9 9,68
24 240 106 8,7 13,1 46,1 36,2 4250 354 9,59 221 41,7 2,20 206 20,6 9,62
26 260 113 9,4 14,1 53,4 41,9 5740 442 10,4 288 51,0 2,32 257 22.3 9,90
28 280 119 10,1 15,2 61,1 48,0 7590 542 11,1 364 61.2 2,45 316 24,0 10,3
30 300 125 10,8 16,2 69,1 54,2 9800 653 11,9 451 72,2 2,56 381 25.7 10,6
32 320 131 11,5 17,3 77,8 61.1 12510 782 12,7 555 84,7 2,67 457 27,4 10,9
34 340 137 12,2 18,3 86,8 68 1 15700 923 13,5 674 98,4 2,80 540 29,1 11,2
36 360 143 13,0 19,5 97,1 76,2 19610 1090 14.2 818 114 2,90 638 30,7 11.5
38 380 149 13,7 20,5 107 84,0 24010 1260 15.0 975 131 3.02 741 32,4 11.7
40 400 155 14,4 21,6 118 92,6 29210 1460 15.7 1160 149 3.13 857 34,1 12,0
42*/» 425 163 15,3 23,0 132 104 36970 1740 16,7 1440 176 3.30 1020 36,2 12.1
45 450 170 16,2 24.3 147 115 45850 2040 17,7 1730 203 3.43 1200 38,3 12.5
47’/. 475 178 17,1 25,6 163 128 56480 2380 18,6 2090 235 3,60 1400 40,4 12.7
50 500 185 18,0 27,0 180 141 68740 2750 19,6 2480 268 3.72 1620 42,4 13.1
55 550 200 19,0 30,0 213 167 99180 3610 21,4 3490 349 4,02 2120 46,8 13,0
60 600 215 21,6 32,4 254 199 139000 4630 23,4 4670 434 4,30 2730 50,9 13,8
XF Fackverkbyggnads- X -järn
14 140 60 4 5.5 11.7 9,16 365 52,2 5,59 15,6 5.21 1.15 — — 8.73
155
