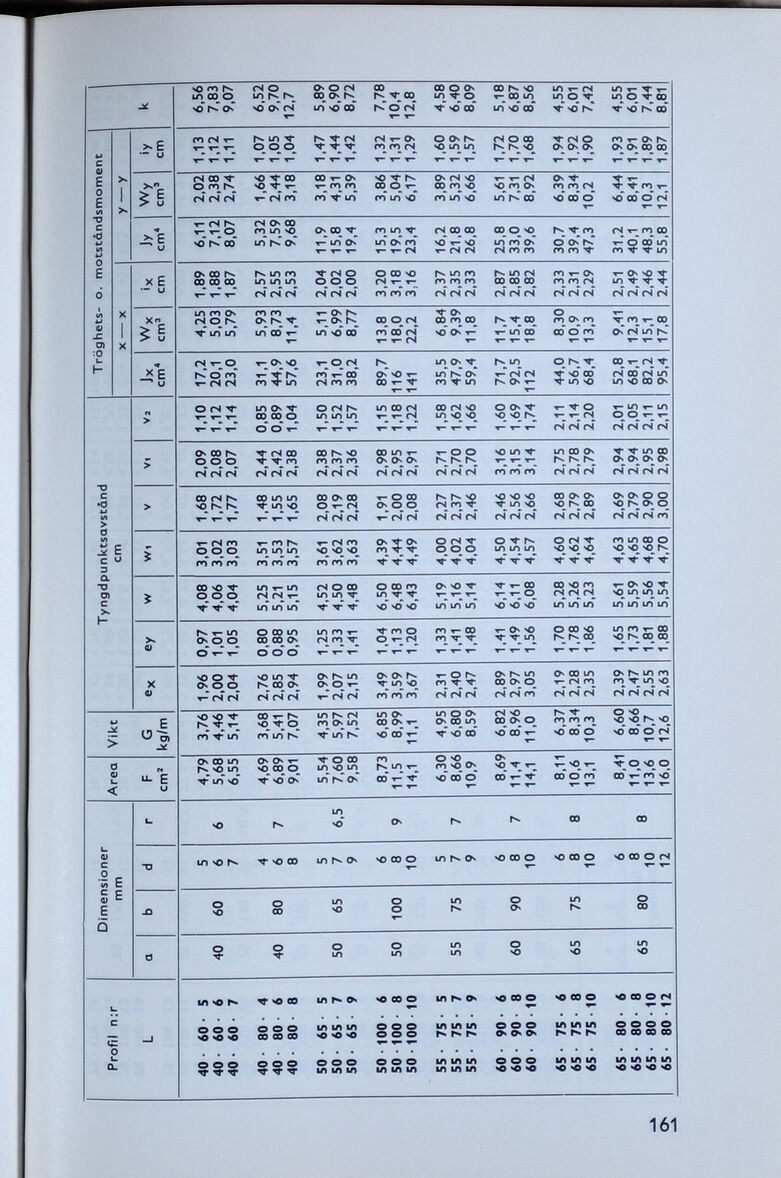

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Profil n:r Dimensioner mm Area Vikt Tyngdpunktsavstånd cm Tröghets- o. motståndsmoment i k
x-x y — y
L a b d r F cm2 G kg/m ex ey w wi v vi vi Jx cm4 Wx cm3 »x cm Jy cm4 Wy cm3 cm
40 60 5 40 60 5 6 4,79 3,76 1,96 0,97 4,08 3,01 1,68 2,09 1,10 17,2 4,25 1,89 6,11 2,02 1,13 6,56
40 60 6 6 5,68 4,46 2,00 1,01 4,06 3,02 1,72 2,08 1,12 20,1 5,03 1,88 7,12 2,38 1,12 7,83
40 60 7 7 6,55 5,14 2,04 1,05 4,04 3,03 1,77 2,07 1,14 23,0 5,79 1,87 8,07 2,74 1,11 9,07
40 80 4 40 80 4 7 4,69 3,68 2,76 0,80 5,25 3,51 1,48 2,44 0,85 31,1 5,93 2,57 5,32 1,66 1,07 6,52
40 80 6 6 6,89 5,41 2,85 0,88 5,21 3,53 1,55 2,42 0,89 44,9 8,73 2,55 7,59 2,44 1,05 9,70
40 80 8 8 9,01 7,07 2,94 0,95 5,15 3,57 1,65 2,38 1,04 57,6 11,4 2,53 9,68 3,18 1,04 12,7
50 65 5 50 65 5 6,5 5,54 4,35 1,99 1,25 4,52 3,61 2,08 2,38 1,50 23,1 5,11 2,04 11,9 3,18 1,47 5,89
50 65 7 7 7,60 5,97 2,07 1,33 4,50 3,62 2,19 2,37 1,52 31,0 6,99 2,02 15,8 4,31 1,44 6,90
50 65 9 9 9,58 7,52 2,15 1,41 4,48 3,63 2,28 2,36 1,57 38,2 8,77 2,00 19,4 5,39 1,42 8,72
50 100 6 50 100 6 9 8,73 6,85 3,49 1,04 6,50 4,39 1,91 2,98 1,15 89,7 13,8 3,20 15,3 3,86 1,32 7,78
50 100 8 8 11,5 8,99 3,59 1,13 6,48 4,44 2,00 2,95 1,18 116 18,0 3,18 19,5 5,04 1,31 10,4
50 100 10 10 14,1 11,1 3,67 1,20 6,43 4,49 2,08 2,91 1,22 141 22,2 3,16 23,4 6,17 1,29 12,8
55 75 5 55 75 5 7 6,30 4,95 2,31 1,33 5,19 4,00 2,27 2,71 1,58 35,5 6,84 2,37 16,2 3,89 1,60 4,58
55 75 7 7 8,66 6,80 2,40 1,41 5,16 4,02 2,37 2,70 1,62 47,9 9,39 2,35 21,8 5,32 1,59 6,40
55 75 9 9 10,9 8,59 2,47 1,48 5,14 4,04 2,46 2,70 • 9 ^^ 1,66 • w v 59,4 m j w w 11,8 2,33 26,8 6,66 ■ 9 w 1,57 W f ¥ V 8,09
60 90 6 60 90 6 7 8,69 6,82 2,89 1,41 6,14 4,50 2,46 3,16 1,60 71,7 11,7 2,87 25,8 5,61 1,72 5,18
60 90 8 8 11,4 8,96 2,97 1,49 6,11 4,54 2,56 3,15 1,69 92,5 w W y 15,4 2,85 33,0 ¥ 7,31 1,70 9 ^ 6,87
60 90 10 10 14,1 11,0 3,05 1,56 6,08 4,57 2,66 3.14 1,74 m —- J
w-112 ■ f ■ 18,8 2,82 39,6 8,92 w 9 1,68 8,56
65 75 6 65 75 6 8 8,11 6,37 2,19 1,70 5,28 4,60 2,68 2,75 2,11 44,0 8,30 2,33 30,7 6,39 1,94 4,55
65 75 8 8 10,6 8,34 2,28 1,78 5,26 4,62 2,79 2,78 2,14 56,7 10,9 2,31 ¥ 39,4 ¥ m 8,34 1,92 " 9 6,01
65 75 10 10 13,1 10,3 2,35 1,86 5,23 4,64 2,89 2,79 2,20 68,4 13,3 2,29 47,3 10,2 1,90 7,42
65 80 6 65 80 6 8 8,41 6,60 2,39 1,65 5,61 4,63 2,69 2,94 2,01 52,8 9,41 2,51 31,2 6,44 1,93 4,55
65 80 8 8 11,0 8,66 2,47 1,73 5,59 4,65 2,79 2,94 2,05 68,1 12,3 2,49 40,1 8,41 1,91 6.01
65 80 10 10 13,6 10,7 2,55 1,81 5,56 4,68 2,90 2,95 2,11 ^ ^ 9 82,2 ■ ¥ ^ 15,1 2,46 48,3 10,3 » , m ■ 1,89 "i* ■ 7,44
65 80 12 12 16,0 12,6 2,63 1,88 5,54 4,70 3,00 2,98 2,15 95,4 17,8 2,44 ■ w f 55,8 12,1 • v ^^ w 1,87 . f ■ ■ 8,81
