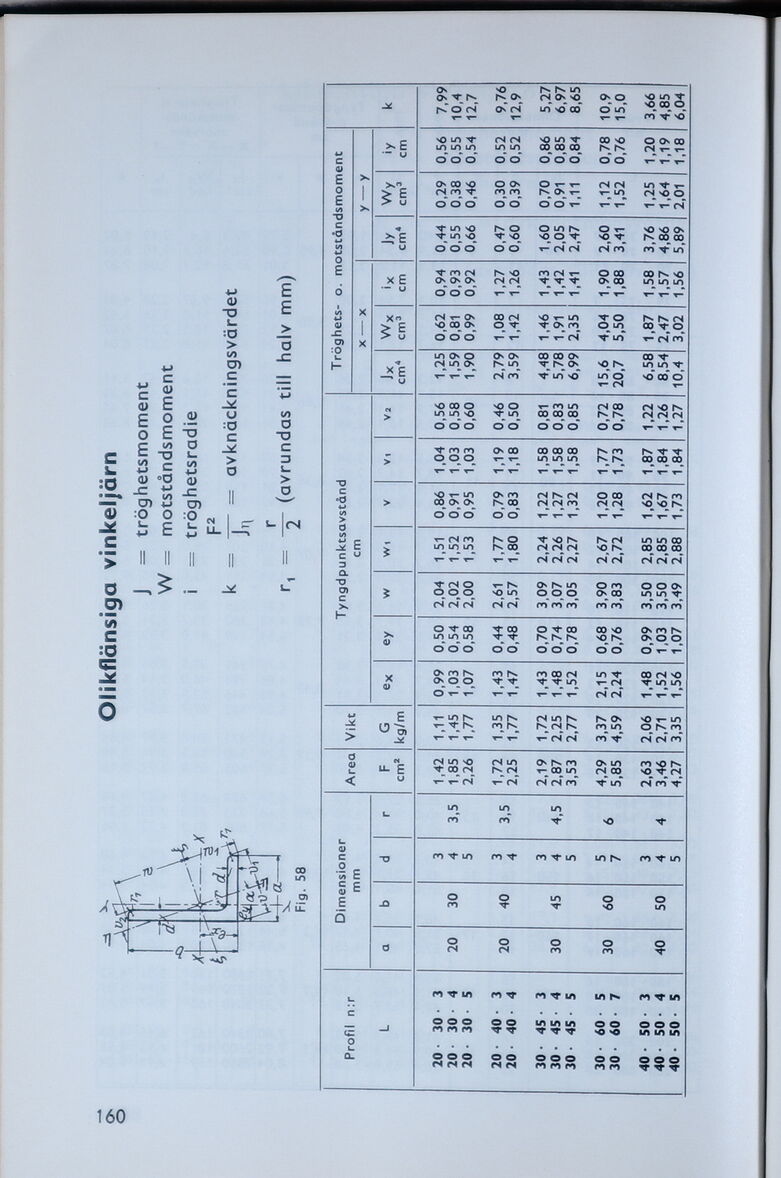

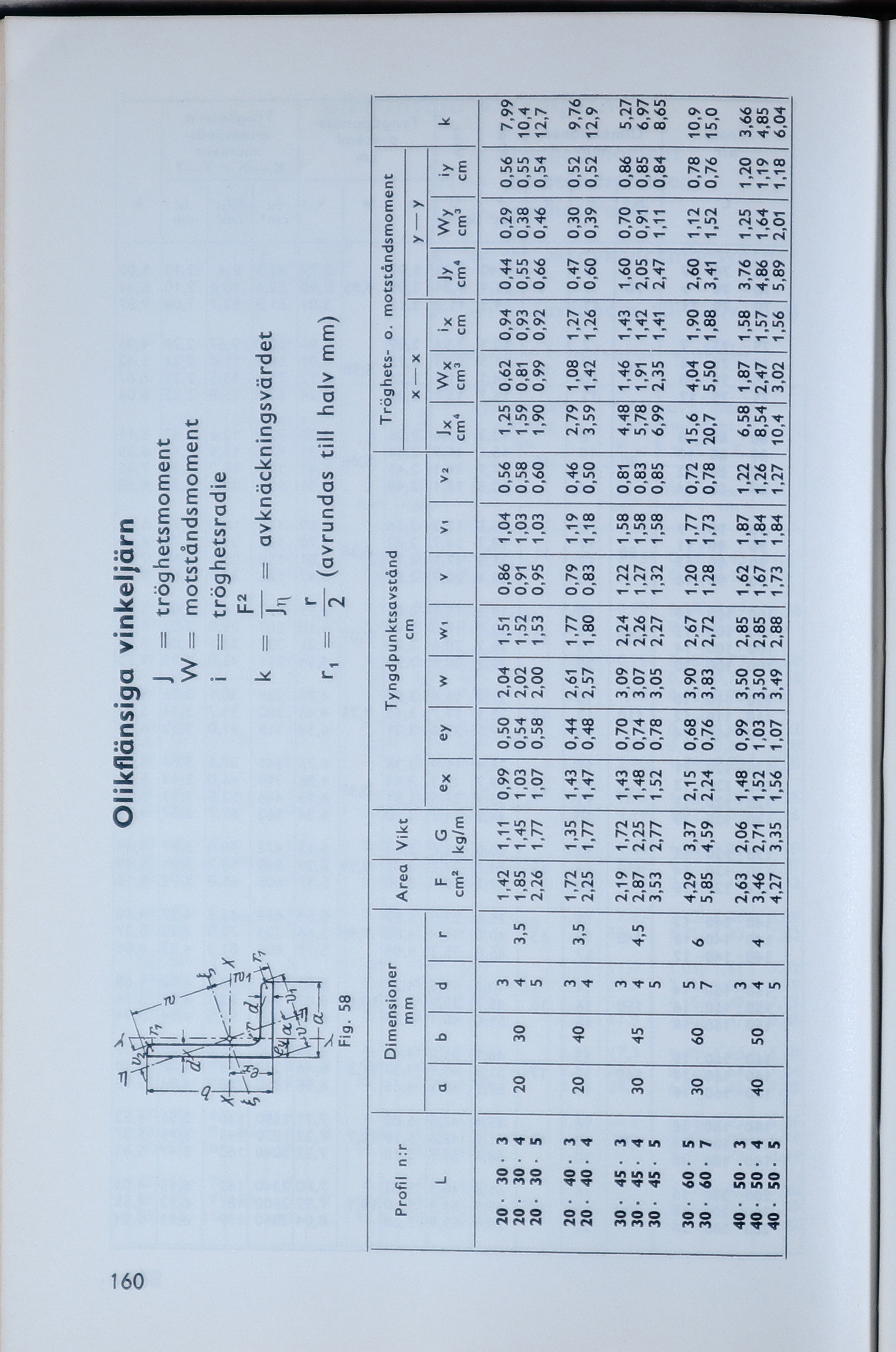

Olikflänsiga vinkeljärn
J = tröghetsmoment
W = motståndsmoment
i = tröghetsradie
F2
k = -j— = avknäckningsvärdet
Jr\
r
rt = -y (avrundas till halv mm)
Profil n:r Dimensioner mm Area Vikt Tyngdpunktsavstånd cm Tröghets- o. motståndsmoment
X — X y — y
L a b d r F cm2 G kg/m ex ey w Wi V V1 V2 Jx cm4 Wx cm3 »X cm Jy cm4 Wy cm3 »y cm k
20 • 30 • 3 20 30 3 3,5 1,42 1,11 0,99 0,50 2,04 1,51 0,86 1,04 0,56 1,25 0,62 0,94 0,44 0,29 0,56 7,99
20 • 30 • 4 4 1,85 1,45 1,03 0,54 2,02 1,52 0,91 1,03 0,58 1,59 0,81 0,93 0,55 0,38 0,55 10,4
20 • 30 • 5 5 2,26 1,77 1,07 0,58 2,00 1,53 0,95 1,03 0,60 1,90 0,99 0,92 0,66 0,46 0,54 12,7
20 • 40 • 3 20 40 3 3,5 1,72 1,35 1,43 0,44 2,61 1,77 0,79 1,19 0,46 2,79 1,08 1,27 0,47 0,30 0,52 9,76
Mm 20 • 40 • 4 4 2,25 1,77 1,47 0,48 2,57 1,80 0,83 1,18 0,50 3,59 1,42 1,26 0,60 0,39 0,52 12,9
30 • 45 • 3 30 45 3 4,5 2,19 1,72 1,43 0,70 3,09 2,24 1,22 1,58 0,81 4,48 1,46 1,43 1,60 0,70 0,86 5,27
30 • 45 • 4 4 2,87 2,25 1,48 0,74 3,07 2,26 1,27 1,58 0,831 5,78 1,91 1,42 2,05B 0,91 0,85 6,97
30 • 45 • 5 5 3,53 2,77 1,52 0,78 3,05 2,27 1,32 1,58 0,85 6,99 2,35 1,41 2,47 1,11 0,84 8,65
30 • 60 • 5 30 60 5 6 4,29 3,37 2,15 0,68 3,90 2,67 1,20 1,77 0,72 15,6 4,04! 1,90 2,60 1,121 0,78 10,9
30* 60 * 7 7 5,85 4,59 2,24 0,76 3,83 2,72 1,28 1,73 0,78 20,7 5,50 1,88 3,41 1.52 0,76 15,0
40 • 50 • 3 40 50 3 4 2,63 2,06 1,48 0,99 3,50 2,85 1,62 1,87 1,22 6,58 1,87 1,58 3,76 1,25 1,20 3,66
40 • 50 • 4 4 3,46 2,71 1.52 1,03 3,50 2,85 1,67 1,84 1,26 8,54 2,47 1,57 4,86 1,64 1,19 4,85
■ w 40. 50 • 5 5 4,27 3,35 1,56 1,07 3,49 2,88 1,73 1,84 1,27 10,4 3,02 1,56 5,89 2,01 1,18 6,04
