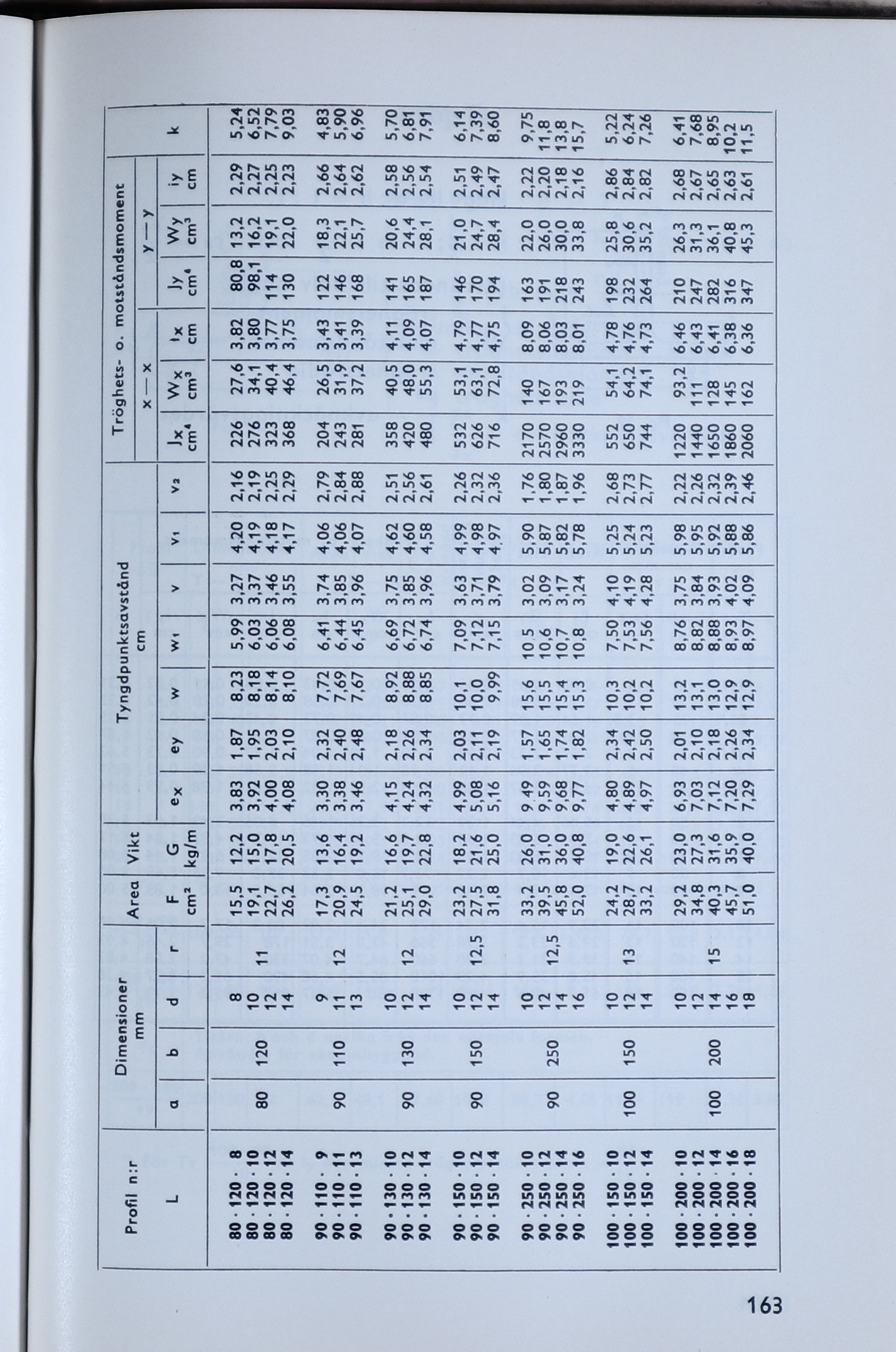

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Profil n:r Dimensioner mm Area Vikt Tyngdpunktsavstånd cm Tröghets- o. motståndsmoment x — x y — y k
L a b d r F cm2 G kg/m ex ey w wi v vi va Jx cm4 Wx cm3 »x cm Jy cm4 Wy cm3 «y cm
80 120 8 80 120 8 11 15,5 12,2 3,83 1.87 8,23 5,99 3,27 4,20 2,16 226 27,6 3,82 80,8 13,2 2,29 5,24
80 120 10 10 19,1 15,0 3,92 1.95 8,18 6,03 3,37 4,19 2,19 276 34,1 3,80 98,1 16,2 2,27 6,52
80 120 12 12 22,7 17,8 4,00 2,03 8,14 6,06 3,46 4,18 2,25 323 40,4 3,77 114 19,1 2,25 7,79
80 120 14 14 26,2 20,5 4,08 2,10 8,10 6,08 3,55 4,17 2,29 368 46,4 3,75 130 22,0 2,23 9,03
90 110 9 90 110 9 12 17,3 13,6 3,30 2,32 7,72 6,41 3,74 4,06 2,79 204 26,5 3,43 122 18,3 2,66 4,83
90 110 11 11 20,9 16,4 3,38 2,40 7,69 6,44 3,85 4,06 2,84 243 31,9 3,41 146 22,1 2,64 5,90
90 110 13 13 24,5 19,2 3,46 2,48 7,67 6,45 3,96 4,07 2,88 281 37,2 3,39 168 25,7 2,62 6,96
90 130 10 90 130 10 12 21,2 16,6 4,15 2,18 8,92 6,69 3,75 4,62 2,51 358 40,5 4,11 141 20,6 2,58 5,70
90 130 12 12 25,1 19,7 4,24 2,26 8,88 6,72 3,85 4,60 2,56 420 48,0 4,09 165 24,4 2,56 6,81
90 130 14 14 29,0 22,8 4,32 2,34 8,85 6,74 3,96 4,58 2,61 480 55,3 4,07 187 28,1 2,54 7,91
90 150 10 90 150 10 12,5 23,2 18,2 4,99 2,03 10,1 7,09 3,63 4,99 2,26 532 53,1 4,79 146 21,0 2,51 6,14
90 150 12 12 27,5 21,6 5,08 2,11 10,0 7,12 3,71 4,98 2,32 626 63,1 4,77 170 24,7 2,49 7,39
90 150 14 14 31,8 25,0 5,16 2,19 9,99 7,15 3,79 4.97 2,36 716 72,8 4,75 194 28,4 2,47 8,60
90 250 10 90 250 10 12,5 33,2 26,0 9 49 1.57 15,6 10 5 3,02 5,90 1.76 2170 140 8,09 163 22,0 2,22 9,75
90 250 12 12 39,5 31,0 9,59 1.65 15,5 10,6 3,09 5,87 1,80 2570 167 8,06 191 26,0 2,20 11,8
90 250 14 14 45,8 36,0 9,68 1.74 15,4 10,7 3,17 5,82 1,87 2960 193 8,03 218 30,0 2,18 13,8
90 250 16 16 52,0 40,8 9,77 1,82 15,3 10,8 3,24 5,78 1.96 3330 219 8,01 243 33,8 2,16 15,7
100 150 10 100 150 10 13 24,2 19,0 4,80 2,34 10,3 7,50 4,10 5,25 2,68 552 54,1 4,78 198 25,8 2,86 5,22
100 150 12 12 28,7 22,6 4,89 2,42 10,2 7,53 4,19 5,24 2,73 650 64,2 4,76 232 30,6 2,84 6,24
100 150 14 14 33,2 26,1 4,97 2,50 10,2 7,56 4,28 5,23 2,77 744 74,1 4,73 264 35,2 2,82 7,26
100 200 10 100 200 10 15 29,2 23,0 6,93 2,01 13,2 8,76 3,75 5,98 2,22 1220 93,2 6,46 210 26,3 2,68 6,41
100 200 12 12 34,8 27,3 7,03 2,10 13,1 8,82 3,84 5,95 2,26 1440 111 6,43 247 31,3 2,67 7,68
100 200 14 14 40,3 31,6 7,12 2,18 13,0 8,88 3,93 5,92 2,32 1650 128 6,41 282 36,1 2,65 8,95
100 200 16 16 45,7 35,9 7,20 2,26 12,9 8,93 4,02 5,88 2,39 1860 145 6,38 316 40,8 2,63 10,2
100 200 18 18 51,0 40,0 7,29 2,34 12,9 8,97 4,09 5,86 2,46 2060 162 6,36 347 45,3 2,61 11.5
