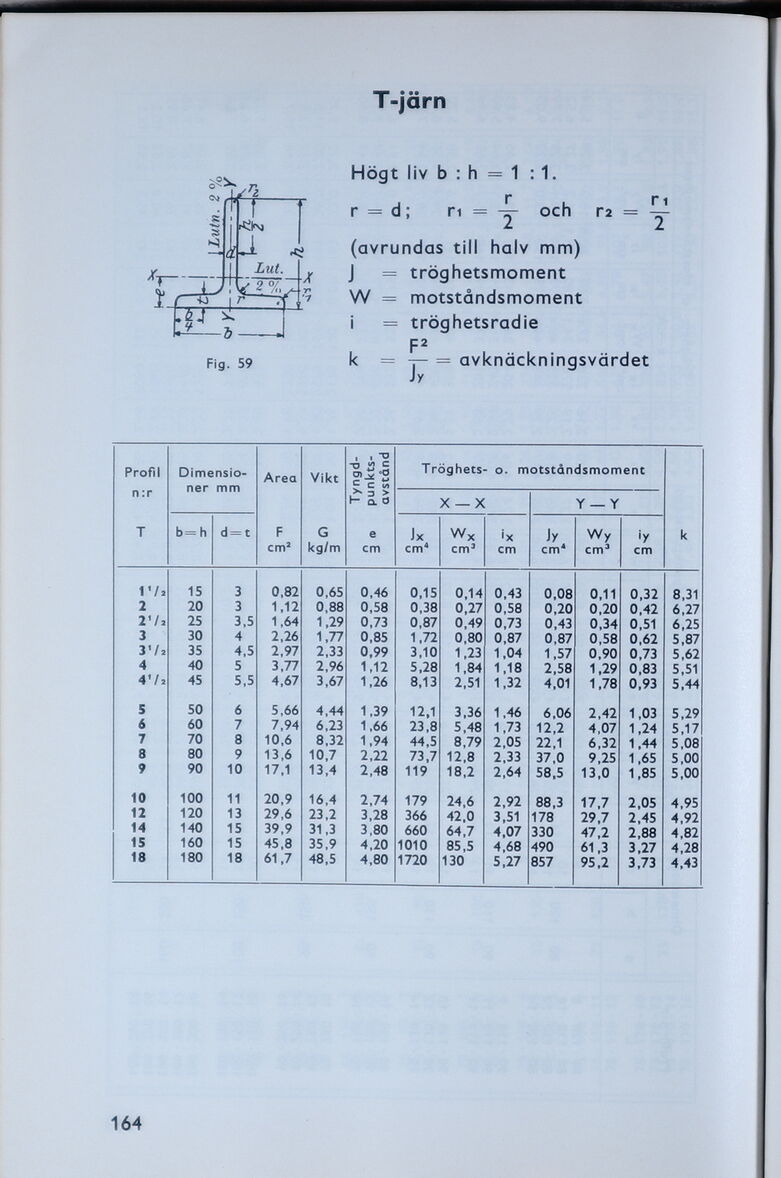

T-järn
Högt liv b : h = 1 :1.
. r , ri
r = d; ri = "2" oc r2 = T
(avrundas till halv mm)
J = tröghetsmoment
W = motståndsmoment
i = tröghetsradie
F2
k = -j— = avknäckningsvärdet
Jy
Profil n:r [-Dimensioner-] {+Dimensio- ner+} mm Area Vikt [-Tyngdpunkts-avstånd-] {+Tyngd- punkts- avstånd+} Tröghets- o. motståndsmoment k
X —X Y — Y
T b=h d = t F cm2 G kg/m e cm Jx cm4 Wx cm3 cm Jy cm4 Wy cm3 cm
VI* 15 3 0,82 0,65 0,46 0,15 0,14 0,43 0,08 0,11 0,32 8,31
2 20 3 1,12 0,88 0,58 0,38 0,27 0,58 0,20 0,20 0,42 6,27
vm 25 3,5 1,64 1,29 0,73 0,87 0,49 0,73 0,43 0,34 0,51 6,25
3 30 4 2,26 1,77 0,85 1,72 0,80 0,87 0,87 0,58 0,62 5,87
VI* 35 4,5 2,97 2,33 0,99 3,10 1,23 1,04 1,57 0,90 0,73 5,62
4 40 5 3,77 2,96 1,12 5,28 1,84 1,18 2,58 1,29 0,83 5,51
41 / 2 45 5,5 4,67 3,67 1,26 8,13 2,51 1,32 4,01 1,78 0,93 5,44
5 50 6 5,66 4,44 1,39 12,1 3,36 1,46 6,06 2,42 1,03 5,29
6 60 7 7,94 6,23 1,66 23,8 5,48 1,73 12,2 4,07 1,24 5,17
7 70 8 10,6 8,32 1,94 44,5 8,79 2,05 22,1 6,32 1,44 5,08
8 80 9 13,6 10,7 2,22 73,7 12,8 2,33 37,0 9,25 1,65 5,00
9 90 10 17,1 13,4 2,48 119 18,2 2,64 58,5 13,0 1,85 5,00
10 100 11 20,9 16,4 2,74 179 24,6 2,92 88,3 17,7 2,05 4,95
12 120 13 29,6 23,2 3,28 366 42,0 3,51 178 29,7 2,45 4,92
14 140 15 39,9 31,3 3,80 660 64,7 4,07 330 47,2 2,88 4,82
15 160 15 45,8 35,9 4,20 1010 85,5 4,68 490 61,3 3,27 4,28
18 180 18 61,7 48,5 4,80 1720 130 5,27 857 95,2 3,73 4,43
164
Fig. 59
