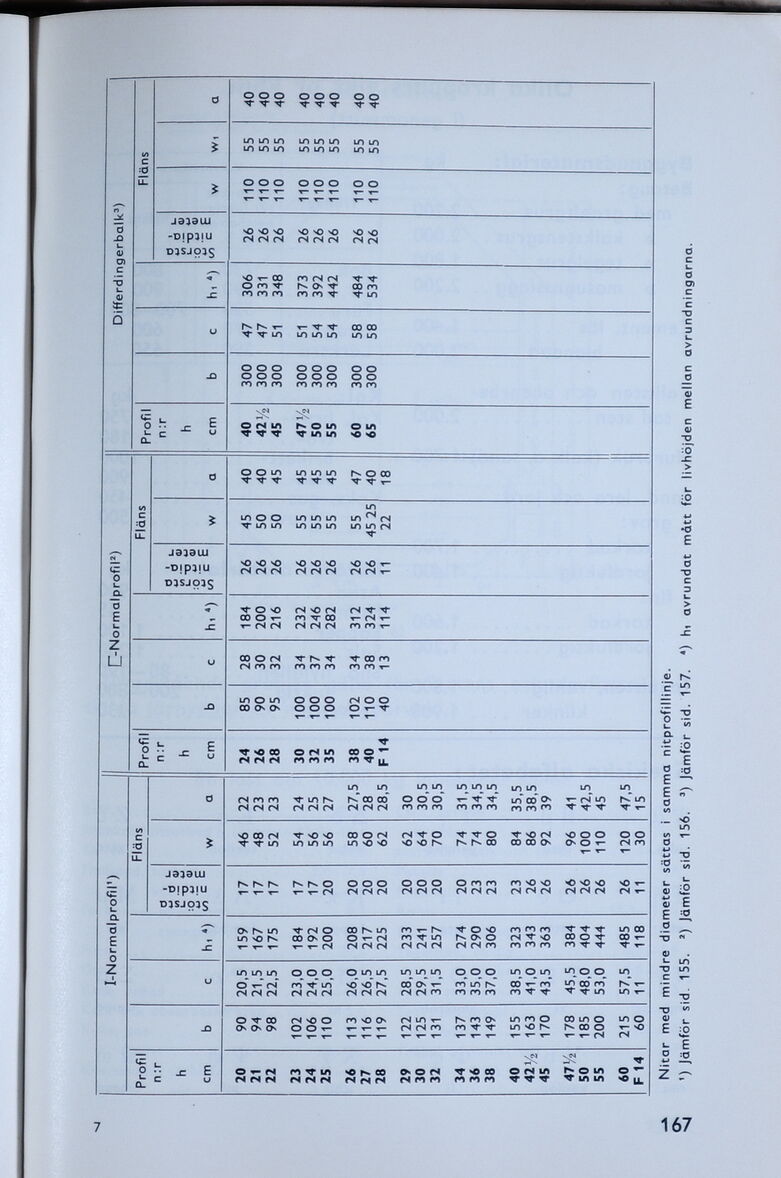

I-Normalprofil1)
Profil n:r h cm b c h,*) Fläns
Största
nitdiameter w a
20 90 20,5 159 17 46 22
21 94 21,5 167 17 48 23
22 98 22,5 175 17 52 23
23 102 23,0 184 17 54 24
24 106 24,0 192 17 56 125
25 110 25,0 200 20 56 27
26 113 26,0 208 20 58 27,5
27 116 26,5 217 20 60 28
28 119 27,5 225 20 62 28,5
29 122 28,5 233 20 62 30
30 125 29,5 241 20 64 30,5
32 131 31,5 257 20 70 30,5
34 137 33,0 274 20 74 31,5
36 143 35,01 290 23 74 34,5
38 149 37,0 306 23 80 34,5
40 155 38,5 323 23 84 35,5
42 y2 163 41,0 343 26 86 38,5
45 170 43,5 363 26 92 39
47 % 178 45,5 384 26 96 41
50 185 48,0 404 26 100 42,5
55 200 53,0 444 26 110 45
60 215 57,5 485 26 120 47,5
F 14 60 11 118 11 30 15
Q-Normalprofil2)
Profil n:r h cm b c hi 4) Fläns
Största
nitdiameter w a
24 85 28 184 26 45 40
26 90 30 200 26 50 40
28 95 32 216 26 50 45
30 100 34 232 26 55 45
32 100 37 246 26 55 45
35 100 34 282 26 55 45
38 102 34 312 26 55 47
40 110 38 324 26 45 25 40
F 14 40 13 114 11 22 18
Differdingerbalk3)
Profil n:r h cm b c hi A) Fläns
i Största
nitdiameter w Wi a
40 300 47 306 26 110 55 40
42% 300 47 331 26 110 55 40
45 300 51 348 26 110 55 40
47 y2 300 51 373 26 110 55 40
50 300 54 392 26 110 55 40
55 300 54 442 26 110 55 40
60 300 58 484 26 110 55 40
65 300 58 534 26 110 55 40
Nitar med mindre diameter sättas i samma nitprofillinje.
1) jämför sid. 155. 2) Jämför sid. 156. 3) jämför sid. 157. *) hi avrundat mått för livhöjden mellan avrundningarna.
