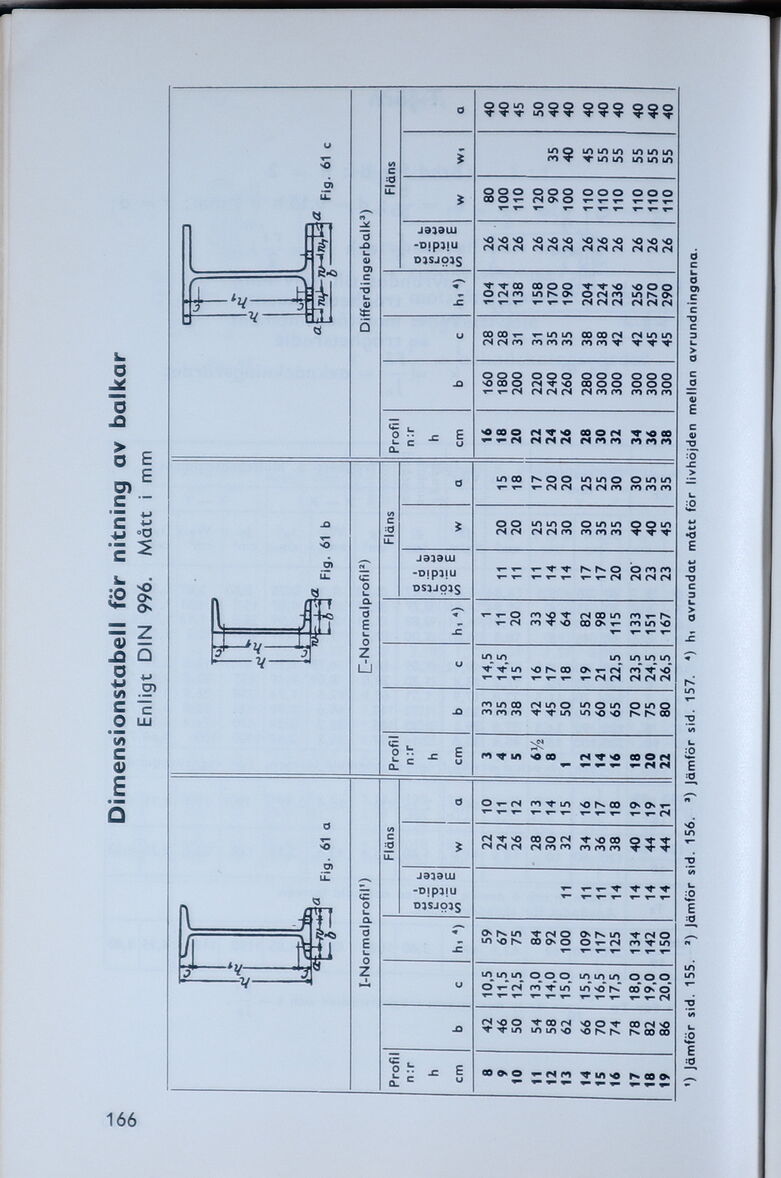

Dimensionstabell för nitning av balkar
Enligt DIN 996. Mått i mm
Fig. 61 a
I-Normalprofil1)
Profil n:r h cm b c hi4) Fläns
Största
nitdiameter w a
8 42 10,5 59 22 10
9 46 11,5 67 24 11
10 50 12,5 75 26 12
11 54 13,0 84 28 13
12 58 14,0 92 30 14
13 62 15,0 100 11 32 15
14 66 15,5 109 11 34 16
15 70 16,5 117 11 36 17
16 74 17,5 125 14 38 18
17 78 18,0 134 14 40 19
18 82 19,0 142 14 44 19
19 86 20,0 150 14 44 21
Fig. 61 b
Q-Nor mal profil2)
Fig. 61 c
Differdingerbalk3)
Profil n:r h cm b c hi 4) Fläns
Störtsa
nitdiameter w a
3 33 14,5 1
4 35 14,5 11 11 20 15
5 38 15 20 11 20 18
6V2 42 16 33 11 25 17
f 8 45 17 46 14 25 20
1 50 |18 64 14 30 20
12 55 19 82 17 30 25
14 60 21 98 17 35 25
16 65 22,5 115 20 35 30
18 70 23,5 133 20* 40 30
20 75 24,5 151 23 40 35
22 80 26,5 167 23 45 35
*) Jämför sid. 155. J) Jämför sid. 156. *) Jämför sid. 157. 4) hi avrundat mått för livhöjden mellan avrundningarna.
Profil n:r h cm b c hi4) Fläns
Största
nitdiameter w Wi a
16 160 28 104 26 80 40
18 180 28 124 26 100 40
20 200 31 138 26 110 45
22 220 31 158 26 120 50
24 240 35 170 26 90 35 40
26 260 35 190 26 100 40 40
28 280 38 204 26 110 45 40
30 300 38 224 26 110 55 40
32 300 42 236 26 110 55 40
34 300 42 256 26 110 55 40
36 300 45 270 26 110 55 40
38 300 45 290 26 110 55 40
