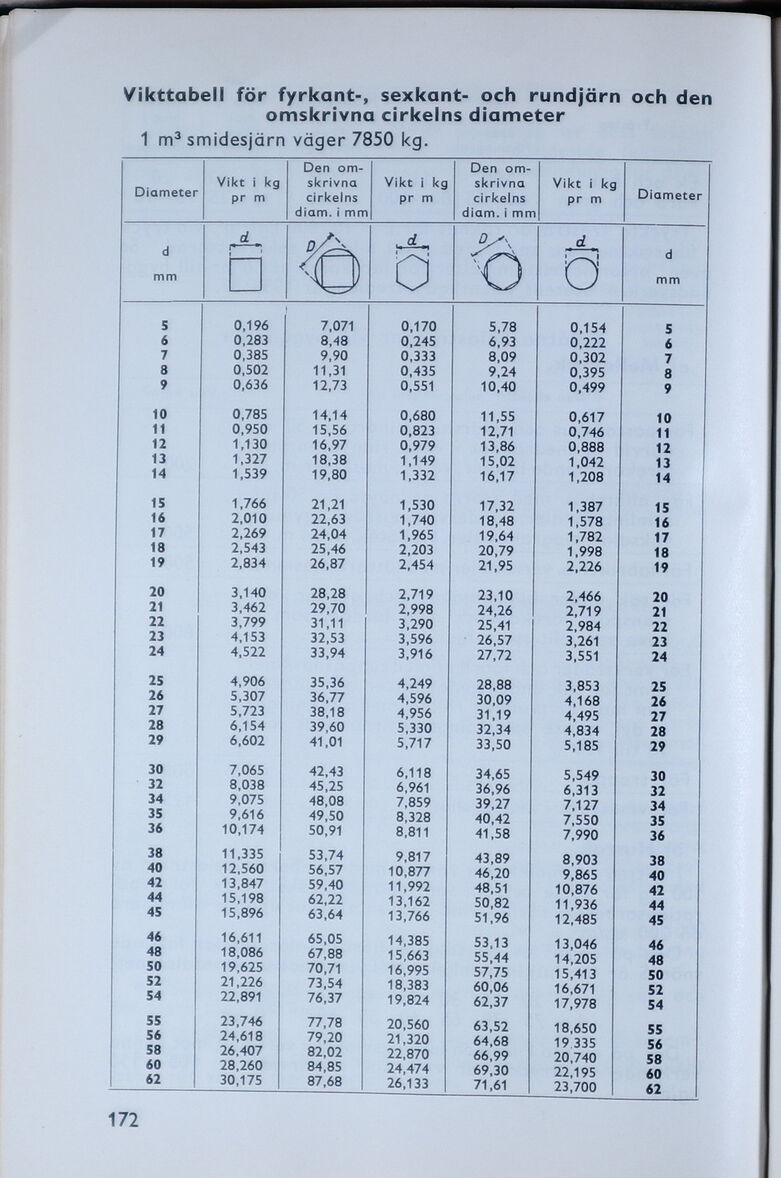

Vikttabell för fyrkant-, sexkant- och rundjärn och den
omskrivna cirkelns diameter
1 m3 smidesjärn väger 7850 kg.
Diameter Vikt i kg pr m Den
omskrivna cirkelns diam. i mm Vikt i kg pr m Den
omskrivna cirkelns diam. i mm Vikt i kg pr m Diameter
d mm d i r> w-flL, ö HR ’O d ö d mm
5 0,196 7,071 0,170 5,78 0,154 5
6 0,283 8,48 0,245 6,93 0,222 6
7 0,385 9,90 0,333 8,09 0,302 7
8 0,502 11,31 0,435 9,24 0,395 8
9 0,636 12,73 0,551 10,40 0,499 9
10 0,785 14,14 0,680 11,55 0,617 10
11 0,950 15,56 0,823 12,71 0,746 11
12 1,130 16,97 0,979 13,86 0,888 12
13 1,327 18,38 1,149 15,02 1,042 13
14 1,539 19,80 1,332 16,17 1,208 14
15 1,766 21,21 1,530 17,32 1,387 15
16 2,010 22,63 1,740 18,48 1,578 16
17 2,269 24,04 1,965 19,64 1,782 17
18 2,543 25,46 2,203 20,79 1,998 18
19 2,834 26,87 2,454 21,95 2,226 19
20 3,140 28,28 2,719 23,10 2,466 20
21 3,462 29,70 2,998 24,26 2,719 21
22 3,799 31,11 3,290 25,41 2,984 22
23 4,153 32,53 3,596 26,57 3,261 23
24 4,522 33,94 3,916 27,72 3,551 24
25 4,906 35,36 4,249 28,88 3,853 25
26 5,307 36,77 4,596 30,09 4,168 26
27 5,723 38,18 4,956 31,19 4,495 27
28 6,154 39,60 5,330 32,34 4,834 28
29 6,602 41,01 5,717 33,50 5,185 29
30 7,065 42,43 6,118 34,65 5,549 30
32 8,038 45,25 6,961 36,96 6,313 32
34 9,075 48,08 7,859 39,27 7,127 34
35 9,616 49,50 8,328 40,42 7,550 35
36 10,174 50,91 8,811 41,58 7,990 36
38 11,335 53,74 9,817 43,89 8,903 38
40 12,560 56,57 10,877 46,20 9,865 40
42 13,847 59,40 11,992 48,51 10,876 42
44 15,198 62,22 13,162 50,82 11,936 44
45 15,896 63,64 13,766 51,96 12,485 45
46 16,611 65,05 14,385 53,13 13,046 46
48 18,086 67,88 15,663 55,44 14,205 48
50 19,625 70,71 16,995 57,75 15,413 50
52 21,226 73,54 18,383 60,06 16,671 52
54 22,891 76,37 19,824 62,37 17,978 54
55 23,746 77,78 20,560 63,52 18,650 55
56 24,618 79,20 21,320 64,68 19.335 56
58 26,407 82,02 22,870 66,99 20,740 58
60 28,260 84,85 24,474 69,30 22,195 60
62 30,175 87,68 26,133 71,61 23,700 62
172
