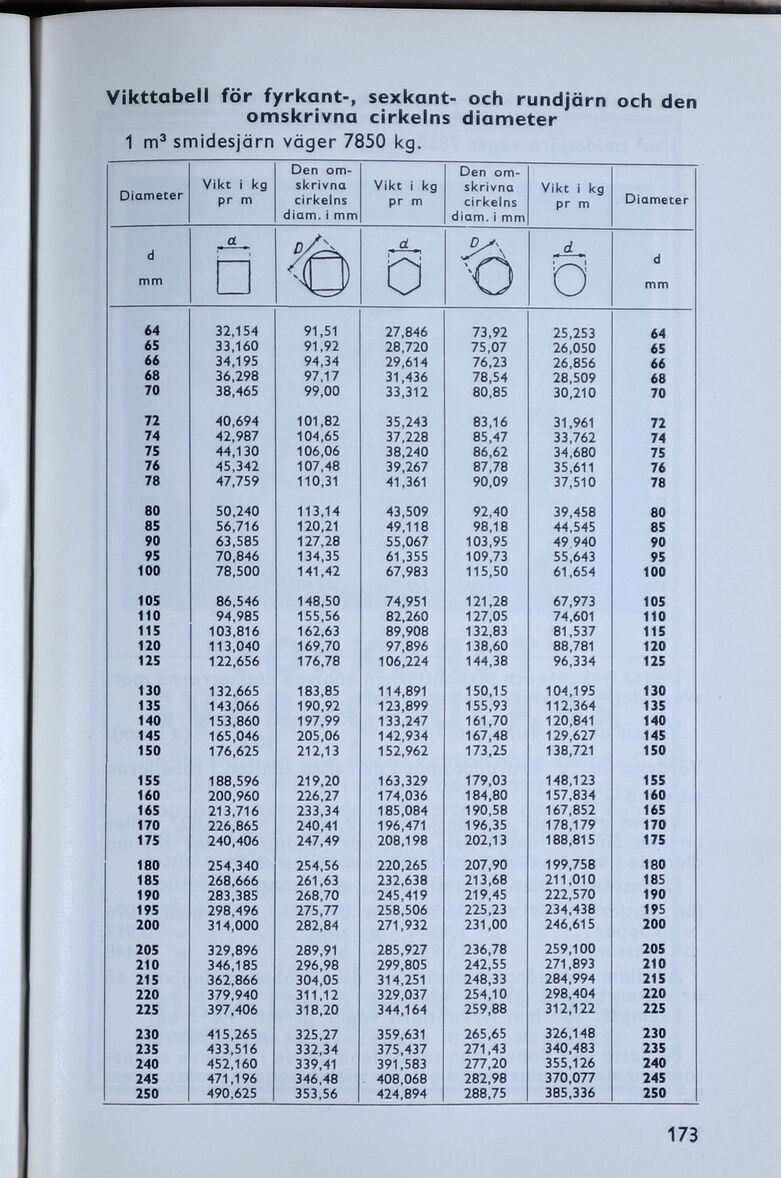

Vikttobell för fyrkant-, sexkant- och rundjärn och den
omskrivna cirkelns diameter
1 m3 smidesjärn väger 7850 kg.
Diameter
Vikt i kg
pr m
Den
omskrivna
cirkelns
diam. i mm
Vikt i kg
pr m
Den
omskrivna
cirkelns
diam. i mn
Vikt i kg
pr m
d
mm
64 32,154 91,51 27,846 73,92 25,253 64
65 33,160 91,92 28,720 75,07 26,050 65
66 34,195 94,34 29,614 76,23 26,856 66
68 36,298 97,17 31,436 78,54 28,509 68
70 38,465 99,00 33,312 80,85 30,210 70
72 40,694 101,82 35,243 83,16 31,961 72
74 42,987 104,65 37,228 85,47 33,762 74
75 44,130 106,06 38,240 86,62 34,680 75
76 45,342 107,48 39,267 87,78 35,611 76
78 47,759 110,31 41,361 90,09 37,510 78
80 50,240 113,14 43,509 92,40 39,458 80
85 56,716 120,21 49,118 98,18 44,545 85
90 63,585 127,28 55,067 103,95 49.940 90
95 70,846 134,35 61,355 109,73 55,643 95
100 78,500 141,42 67,983 115,50 61,654 100
105 86,546 148,50 74,951 121,28 67,973 105
110 94,985 155,56 82,260 127,05 74,601 110
115 103,816 162,63 89,908 132,83 81,537 115
120 113,040 169,70 97,896 138,60 88,781 120
125 122,656 176,78 106,224 144,38 96,334 125
130 132,665 183,85 114,891 150,15 104,195 130
135 143,066 190,92 123,899 155,93 112,364 135
140 153,860 197,99 133,247 161,70 120,841 140
145 165,046 205,06 142,934 167,48 129,627 145
150 176,625 212,13 152,962 173,25 138,721 150
155 188,596 219,20 163,329 179,03 148,123 155
160 200,960 226,27 174,036 184,80 157,834 160
165 213,716 233,34 185,084 190,58 167,852 165
170 226,865 240,41 196,471 196,35 178,179 170
175 240,406 247,49 208,198 202,13 188,815 175
180 254,340 254,56 220,265 207,90 199,758 180
185 268,666 261,63 232,638 213,68 211,010 185
190 283,385 268,70 245,419 219,45 222,570 190
195 298,496 275,77 258,506 225,23 234,438 195
200 314,000 282,84 271,932 231,00 246,615 200
205 329,896 289,91 285,927 236,78 259,100 205
210 346,185 296,98 299,805 242,55 271,893 210
215 362,866 304,05 314,251 248,33 284,994 215
220 379,940 311,12 329,037 254,10 298,404 220
225 397,406 318,20 344,164 259,88 312,122 225
230 415,265 325,27 359,631 265,65 326,148 230
235 433,516 332,34 375,437 271,43 340,483 235
240 452,160 339,41 391,583 277,20 355,126 240
245 471,196 346,48 . 408,068 282,98 370,077 245
250 490,625 353,56 424,894 288,75 385,336 250
173
