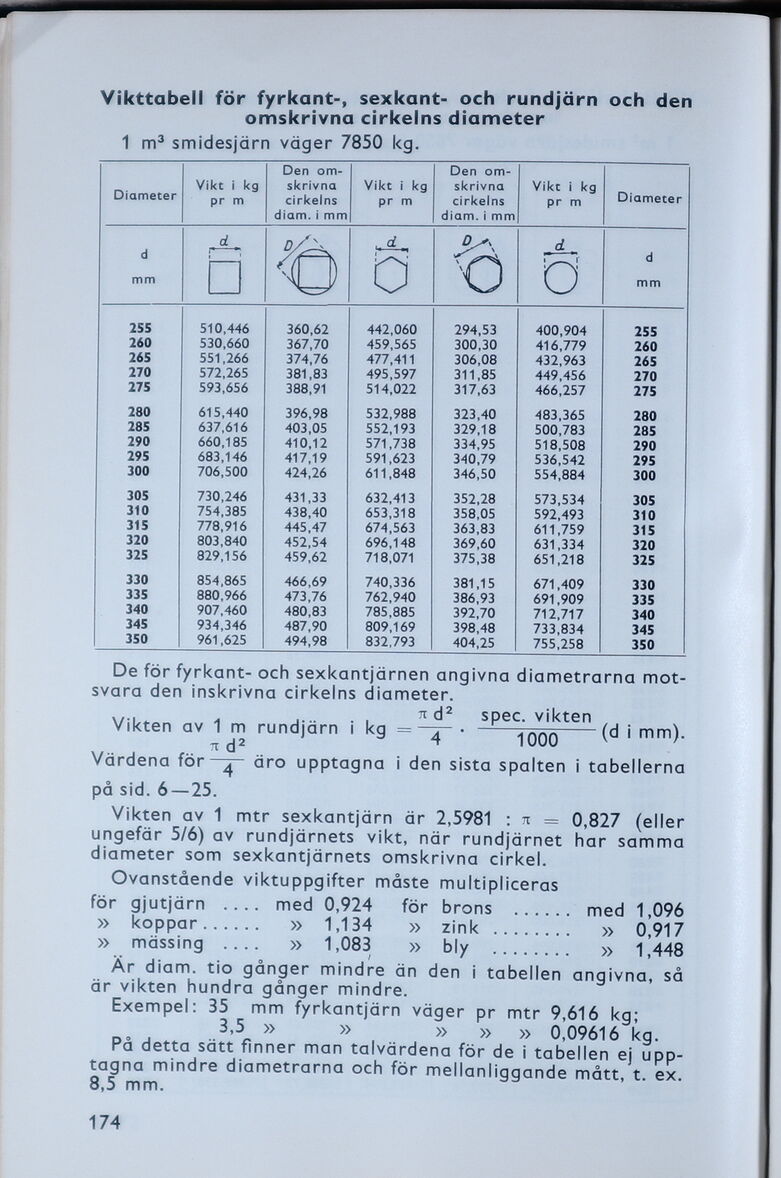

Vikttabell för fyrkant-, sexkant- och rundjärn och den
omskrivna cirkelns diameter
1 m3 smidesjärn väger 7850 kg.
Diameter Vikt i kg pr m Den
omskrivna cirkelns diam. i mm Vikt i kg pr m Den
omskrivna cirkelns diam. i mm Vikt i kg pr m Diameter
d mm d i • □ ..rf ü "0 d ö d mm
255 510,446 360,62 442,060 294,53 400,904 255
260 530,660 367,70 459,565 300,30 416,779 260
265 551,266 374,76 477,411 306,08 432,963 265
270 572,265 381,83 495,597 311,85 449,456 270
275 593,656 388,91 514,022 317,63 466,257 275
280 615,440 396,98 532,988 323,40 483,365 280
285 637,616 403,05 552,193 329,18 500,783 285
290 660,185 410,12 571,738 334,95 518,508 290
295 683,146 417,19 591,623 340,79 536,542 295
300 706,500 424,26 611,848 346,50 554,884 300
305 730,246 431,33 632,413 352,28 573,534 305
310 754,385 438,40 653,318 358,05 592,493 310
315 778,916 445,47 674,563 363,83 611,759 315
320 803,840 452,54 696,148 369,60 631,334 320
325 829,156 459,62 718,071 375,38 651,218 325
330 854,865 466,69 740,336 381,15 671,409 330
335 880,966 473,76 762,940 386,93 691,909 335
340 907,460 480,83 785,885 392,70 712,717 340
345 934,346 487,90 809,169 398,48 733,834 345
350 961,625 494,98 832,793 404,25 755,258 350
De för fyrkant- och sexkantjärnen angivna diametrarna
motsvara den inskrivna cirkelns diameter.
Tid2 spec. vikten
Vikten av 1 m rundjärn i kg = —j- • -1000-1 mm)-
ti d2
Värdena för—äro upptagna i den sista spalten i tabellerna
på sid. 6—25.
Vikten av 1 mtr sexkantjärn är 2,5981 : n = 0,827 (eller
ungefär 5/6) av rundjärnets vikt, när rundjärnet har samma
diameter som sexkantjärnets omskrivna cirkel.
Ovanstående viktuppgifter måste multipliceras
för gjutjärn ____ med 0,924 för brons ...... med 1,096
» koppar...... » 1,134 » zink ........ » 0,917
» mässing ____ » 1,083 » bly ........ » 1,448
Är diam. tio gånger mindre än den i tabellen angivna, så
är vikten hundra gånger mindre.
Exempel: 35 mm fyrkantjärn väger pr mtr 9,616 kg;
3,5 » » » » » 0,09616 kg.
På detta sätt finner man talvärdena för de i tabellen ej
upptagna mindre diametrarna och för mellanliggande mått, t. ex.
8,5 mm.
174
