Full resolution (JPEG) - On this page / på denna sida - 7. Järn och stål - b) Material för verktyg
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

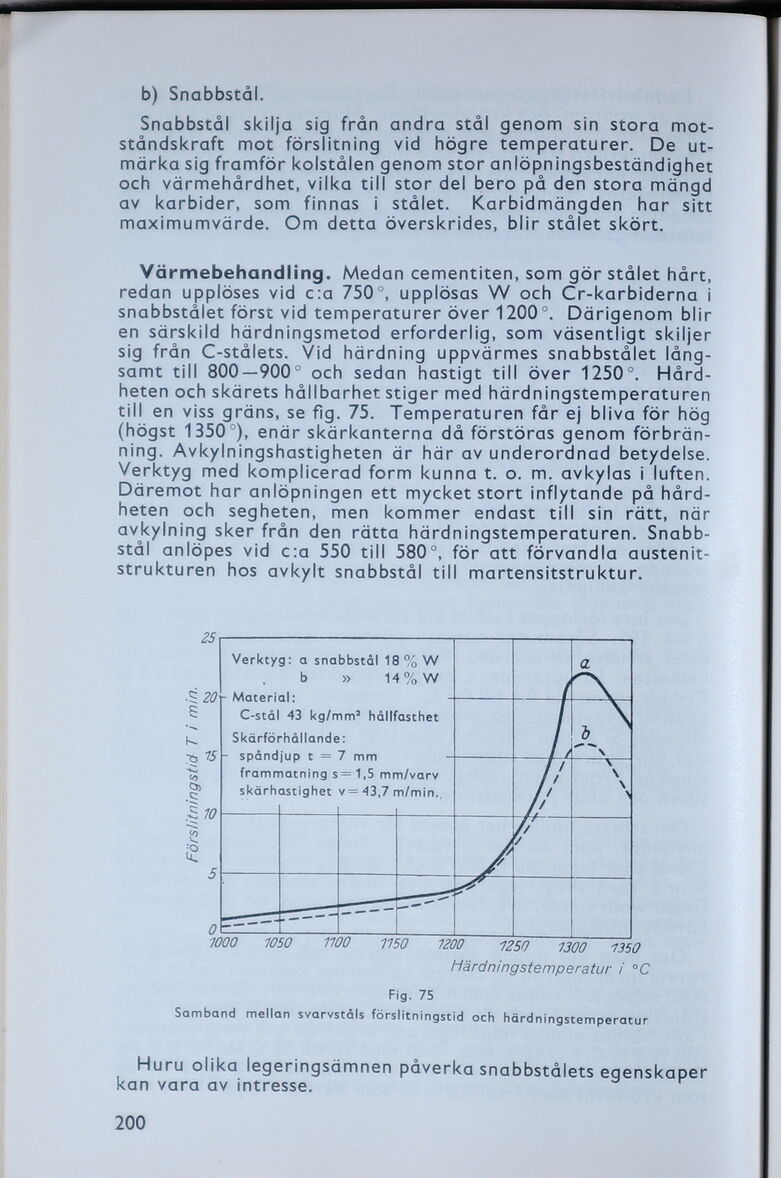

b) Snabbstål.
Snabbstål skilja sig från andra stål genom sin stora
motståndskraft mot förslitning vid högre temperaturer. De
utmärka sig framför kolstålen genom stor anlöpningsbeständighet
och värmehårdhet, vilka till stor del bero på den stora mängd
av karbider, som finnas i stålet. Karbidmängden har sitt
maximumvärde. Om detta överskrides, blir stålet skört.
Värmebehandling. Medan cementiten, som gör stålet hårt,
redan upplöses vid c:a 750°, upplösas W och Cr-karbiderna i
snabbstålet först vid temperaturer över 1200°. Därigenom blir
en särskild härdningsmetod erforderlig, som väsentligt skiljer
sig från C-stålets. Vid härdning uppvärmes snabbstålet
långsamt till 800-900° och sedan hastigt till över 1250°.
Hårdheten och skärets hållbarhet stiger med härdningstemperaturen
till en viss gräns, se fig. 75. Temperaturen får ej bliva för hög
(högst 1350°), enär skärkanterna då förstöras genom
förbränning. Avkylningshastigheten är här av underordnad betydelse.
Verktyg med komplicerad form kunna t. o. m. avkylas i luften.
Däremot har anlöpningen ett mycket stort inflytande på
hårdheten och segheten, men kommer endast till sin rätt, när
avkylning sker från den rätta härdningstemperaturen.
Snabbstål anlöpes vid c:a 550 till 580°, för att förvandla
austenit-strukturen hos avkylt snabbstål till martensitstruktur.
Fig. 75
Samband mellan svarvståls förslitningstid och härdningstemperatur
Huru olika legeringsämnen påverka snabbstålets egenskaper
kan vara av intresse.
200
Verktyg: a snabbstål 18% W
b » 14 %W
- Material:
C-stål 43 kg/mm2 hållfasthet
Skärförhållande:
- spåndjup t = 7 mm
frammatning s=1,5 mm/varv
skärhastighet v=43,7 m/min..
<< prev. page << föreg. sida << >> nästa sida >> next page >>
