betar den inrättning, som visas i fig. 3 och
dock är så enkel, att livilket barn som helst
skulle kunna utföra den. På ett trästycke är
on liten kolbit D fästad. Kolbitens öfre sida
beröres af en kolstaf A, som i midten är
upphängd i en klykformig stötta, fästad likaledes
vid trästycket. Trådarne från ett batteris poler
fästas, den ena vid stöttan, den andra vid
kolbiten, och i ledningen insättes en telefon.
Det är åt dylika instrument, ytterst enkla
som de äro, som Hughes gifvit benämningen
äfven fig. 4. Vid ett fotstycke af trä är en
tunn, rätt uppstående träskifva fästad, och vid
denna skifva är anbragt en mikrofon, bestående
af en griifel af kol A, uppsatt mellan två
urgröpta- kolstycken C sålunda, att den helt lätt
berör dem, hvarigenom de föränderliga
kontakterna åstadkommas. På fotstycket D kan
man lägga ett ur, och man skall då höra
hvarje minsta rörelse i dess mekanism, om
man i ledningen mellan kolstyckena insätter
ett galvaniskt batteri och en hörapparat (Bell-

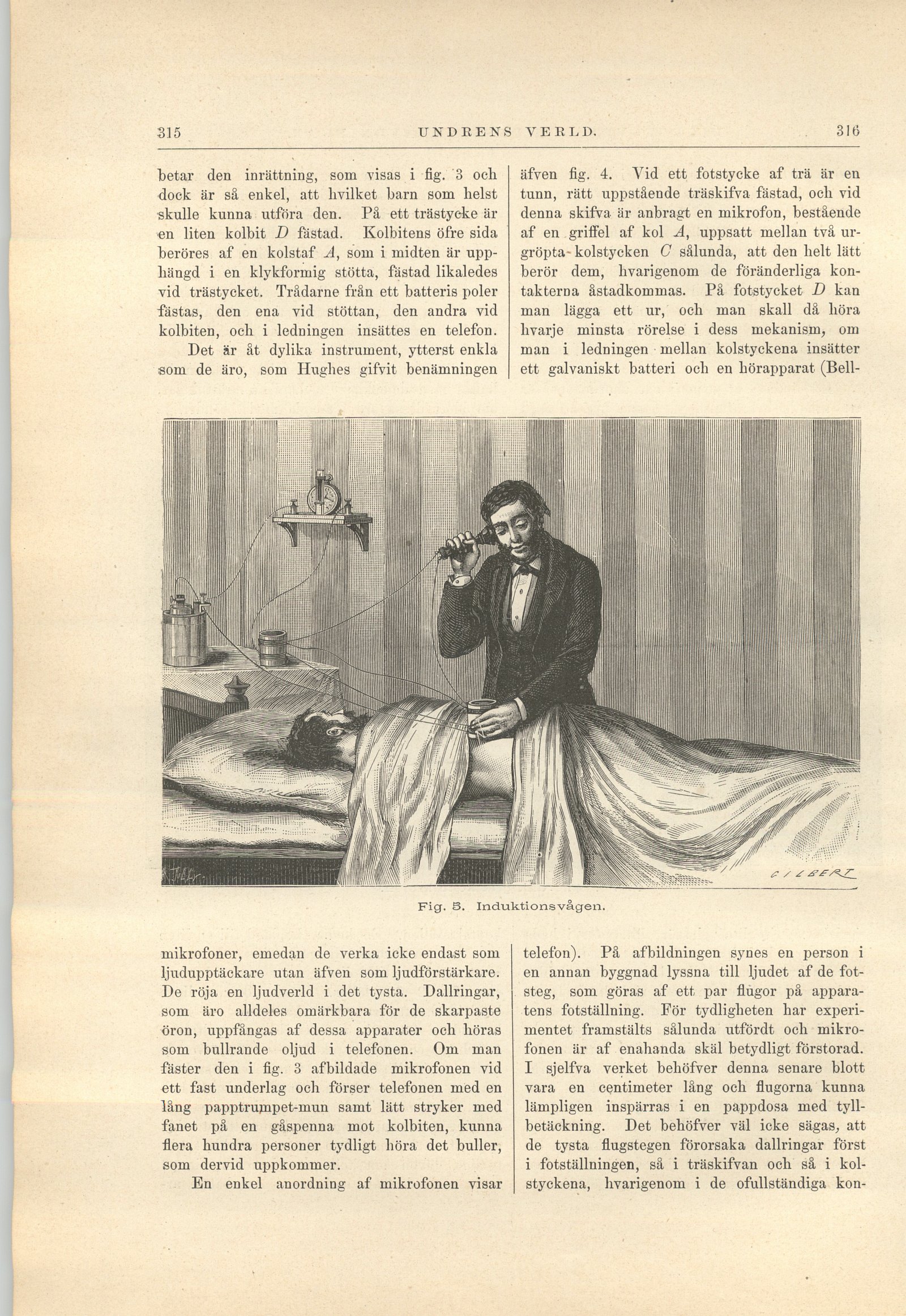

Fig. 3. Induktions vågen.
mikrofoner, emedan de verka icke endast som
ljudupptäckare utan äfven som. ljudförstärkare.
De röja en ljudverld i det tysta. Dallringar,
som äro alldeles omärkbara för de skarpaste
öron, uppfångas af dessa apparater och höras
som bullrande oljud i telefonen. Om man
fäster den i fig. 3 afbildade mikrofonen vid
ett fast underlag och förser telefonen med en
lång papptrujupet-mun samt lätt stryker med
fanet på en gåspenna mot kolbiten, kunna
flera hundra personer tydligt höra det buller,
som der vid uppkommer.
En enkel anordning af mikrofonen visar
telefon). På afbildningen synes en person i
en annan byggnad lyssna till ljudet af de
fotsteg, som göras af ett par flugor på
apparatens fotställning. För tydligheten har
experimentet framstälts sålunda utfördt och
mikrofonen är af enahanda skäl betydligt förstorad.
I sjelfva verket behöfver denna senare blott
vara en centimeter lång och flugorna kunna
lämpligen inspärras i en pappdosa med
tyllbetäckning. Det behöfver väl icke sägas, att
de tysta flugstegen förorsaka dallringar först
i fotställningen, så i träskifvan och så i
kolstyckena, hvarigenom i de ofullständiga kon-
