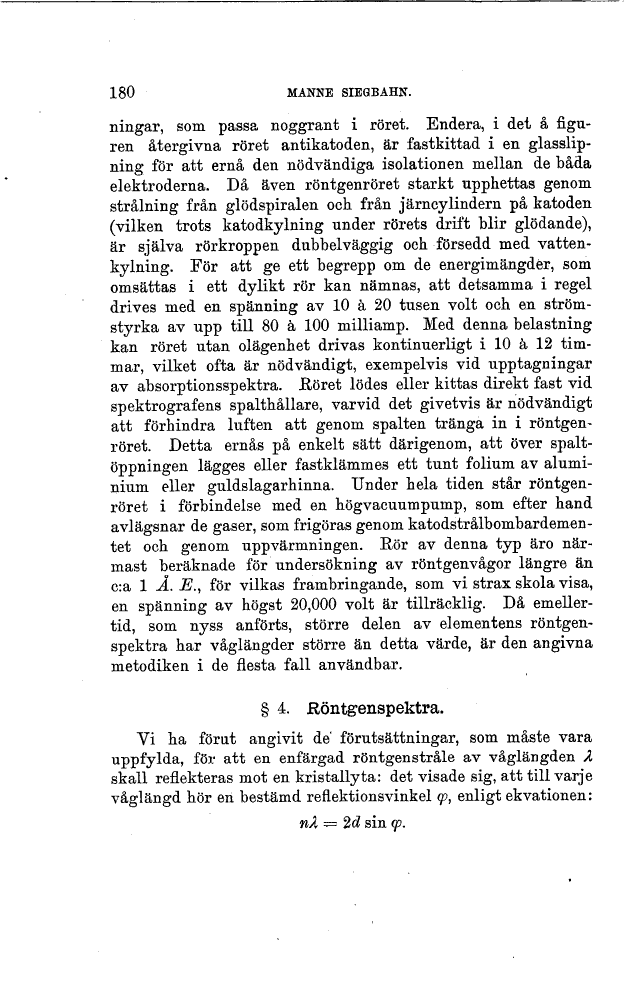

ningar, som passa noggrant i röret. Endera, i det å
figuren återgivna röret antikatoden, är fastkittad i en
glasslipning för att ernå den nödvändiga isolationen mellan de båda
elektroderna. Då även röntgenröret starkt upphettas genom
strålning från glödspiralen och från järncylindern på katoden
(vilken trots katodkylning under rörets drift blir glödande),
är själva rörkroppen dubbelväggig och försedd med
vattenkylning. För att ge ett begrepp om de energimängder, som
omsättas i ett dylikt rör kan nämnas, att detsamma i regel
drives med en spänning av 10 a 20 tusen volt och en
strömstyrka av upp till 80 a 100 milliamp. Med denna belastning
kan röret utan olägenhet drivas kontinuerligt i 10 a 12
timmar, vilket ofta är nödvändigt, exempelvis vid upptagningar
av absorptionsspektra. Koret lödes eller kittas direkt fast vid
spektrografens spalthållare, varvid det givetvis är nödvändigt
att förhindra luften att genom spalten tränga in i
röntgenröret. Detta ernås på enkelt sätt därigenom, att över
spaltöppningen lägges eller fastklämmes ett tunt folium av
aluminium eller guldslagarhinna. Under hela tiden står
röntgenröret i förbindelse med en högvacuumpump, som efter hand
avlägsnar de gaser, som frigöras genom
katodstrålbombardementet och genom uppvärmningen. Rör av denna typ äro
närmast beräknade för undersökning av röntgenvågor längre än
c:a 1 Å. E., för vilkas frambringande, som vi strax skola visa,
en spänning av högst 20,000 volt är tillräcklig. Då
emellertid, som nyss anförts, större delen av elementens
röntgenspektra har våglängder större än detta värde, är den angivna
metodiken i de flesta fall användbar.
§ 4. Röntgenspektra.
Vi ha förut angivit de förutsättningar, som måste vara
uppfylda, för att en enfärgad röntgenstråle av våglängden Å
skall reflekteras mot en kristallyta: det visade sig, att till varje
våglängd hör en bestämd reflektionsvinkel 99, enligt ekvationen:
nX = 2ä sin cp.
