återgivas här endast figurerna 3, 4, 8, 9. De två senare visa en struktur, där fokalkägelsnitten fått en säregen utpräglad utformning, nämligen i s. k. polygonalstruktur.
Då en struktur med fokalkägelsnitt är väl utbildad, synes i den fina svarta linjer, som ha formen av mer eller mindre
fullständiga ellips- och hyperbelbågar. A figurerna synas ellipserna, som ligga invid täckglasens ytor.
Till varje ellips hör en hyperbelbåge och tvärtom. Ofta synas både ellipsen och hyperbelbågen. Den senare går genom den förras ena brännpunkt, vidare går också ellipsen genom den till hyperbelbågen hörande brännpunkten och deras plan äro vinkelräta mot varandra. Under mikroskopet ser en sådan grupp ut på något av de i figur 5 angivna sätten. Är ellipsen parallell med täckglaset, så synes hyperbeln blott som en rät linje (I); är hyperbeln åter parallell med täckglaset, synes ellipsen sammansmält till en rät linje (II); är ingendera parallell med täckglaset, blir utseendet som gruppen III. Då de ha denna inbördes ställning, kallas var och en av ellipsen och hyperbeln för fokalkägelsnitt. Bägge tillsamman bilda en fokal grupp. Enligt en geometrisk sats är varje kon, som har det ena av dessa kägelsnitt till bas och sin topp på det andra, cirkulär. Av hyperbelgrenen har man blott en båge av större eller mindre längd; motsatsen vore omöjlig. Ellipsen kan också vara avbruten, så att endast en ellipsbåge finnes. Är ellipsen fullständig, kallas fokala gruppen fullständig; i motsatt fall är fokala gruppen ofullständig. En fullständig

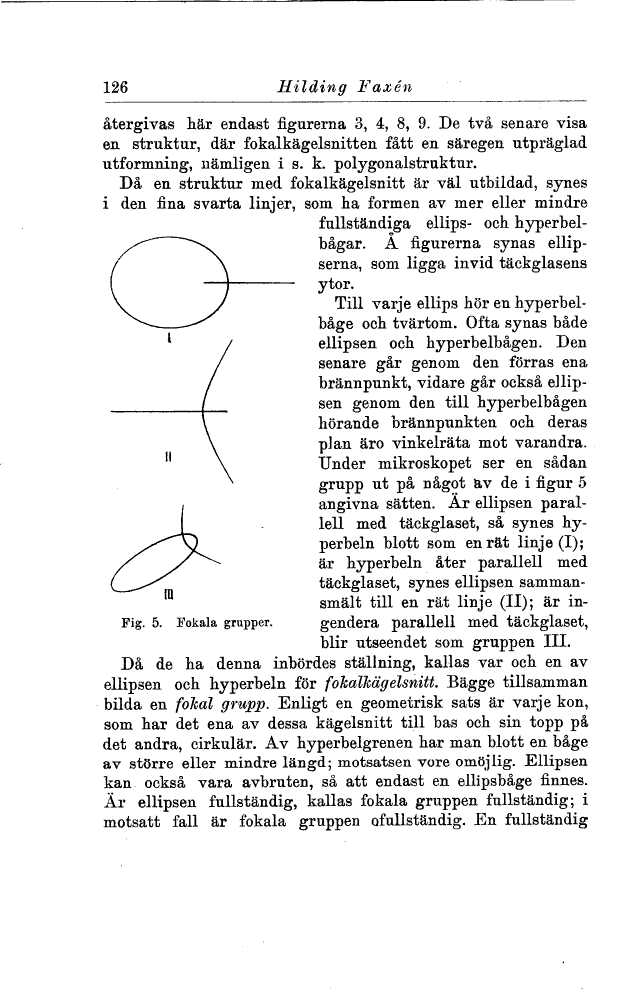

Fig. 5. Fokala grupper.
