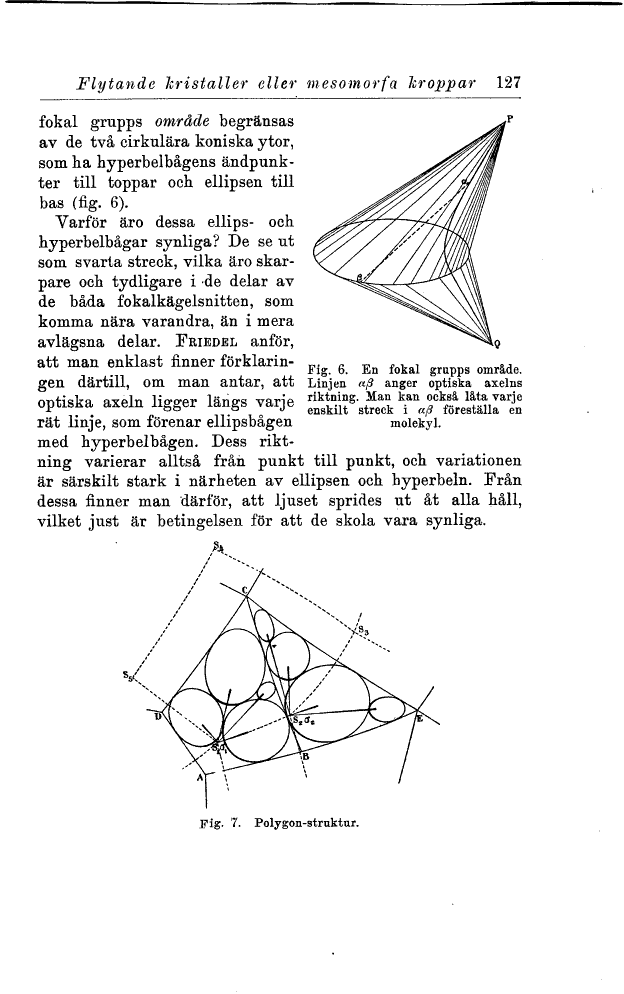

fokal grupps område begränsas av de två cirkulära koniska ytor, som ha hyperbelbågens ändpunkter till toppar och ellipsen till bas (fig. 6).
Varför äro dessa ellips- och hyperbelbågar synliga? De se ut som svarta streck, vilka äro skarpare och tydligare i de delar av de båda fokalkägelsnitten, som komma nära varandra, än i mera avlägsna delar. Friedel anför, att man enklast finner förklaringen därtill, om man antar, att optiska axeln ligger längs varje rät linje, som förenar ellipsbågen med hyperbelbågen. Dess riktning varierar alltså från punkt till punkt, och variationen är särskilt stark i närheten av ellipsen och hyperbeln. Från dessa finner man därför, att ljuset sprides ut åt alla håll, vilket just är betingelsen för att de skola vara synliga.
Fig- 7. Polygon-struktur.
Fig. 6. En fokal grupps område. Linjen αβ anger optiska axelns riktning. Man kan också låta varje enskilt streck i αβ föreställa en molekyl.
