Det högra märket sammanfaller emellertid ej då med motsvarande punkt i högra bilden, utan får med en mikrometerskruv inställas därpå. Är inställningen å vänsterbilden rätt gjord, ser man då märket i synlinjens riktning röra sig mot punkten i fråga och kan med stor noggrannhet konstatera när det sammanfaller därmed.
I stereokomparatorn — fig. 8 — äro de felkällor borttagna, som medfölja denna demonstrationsanordning. De enkla be-

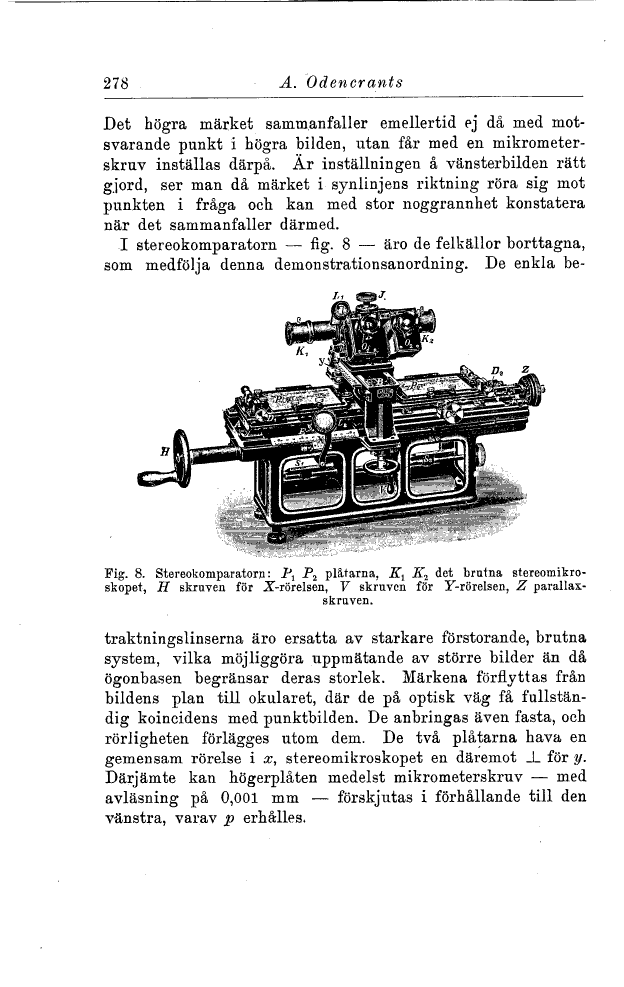

Fig. 8. Stereokomparatorn: P1 P2 plåtarna, Kx K2 det brutna stereomikroskopet, H skruven för X-rörelsen, V skruven för Y-rörelsen, Z parallax-
skruven.
traktningslinserna äro ersatta av starkare förstorande, brutna system, vilka möjliggöra uppmätande av större bilder än då ögonbasen begränsar deras storlek. Märkena förflyttas från bildens plan till okularet, där de på optisk väg få fullständig koincidens med punktbilden. De anbringas även fasta, och rörligheten förlägges utom dem. De två plåtarna hava en gemensam rörelse i x, stereomikroskopet en däremot _L för y. Därjämte kan högerplåten medelst mikrometerskruv — med avläsning på 0,001 mm — förskjutas i förhållande till den vänstra, varav p erhålles.
