Full resolution (TIFF) - On this page / på denna sida - Röntgenkristallografiska undersökningar av legeringars konstitution av prof. A. Westgren
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

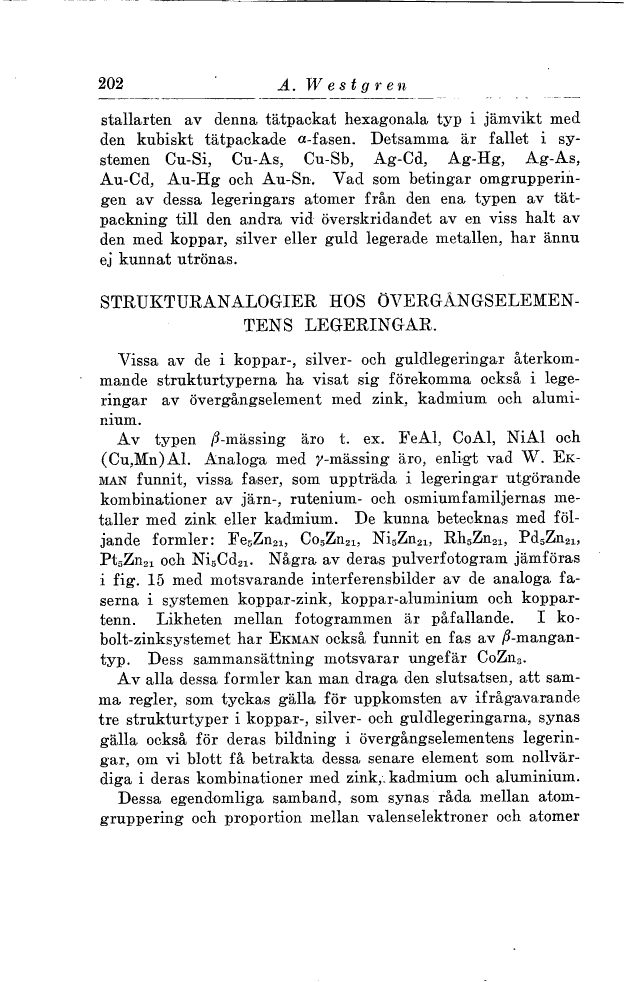

stallarten av denna tätpackat hexagonala typ i jämvikt med
den kubiskt tätpackade a-fasen. Detsamma är fallet i
systemen Cu-Si, Cu-As, Cu-Sb, Ag-Cd, Ag-Hg, Ag-As,
Au-Cd, Au-Hg och Au-Sn. Vad som betingar
omgrupperingen av dessa legeringars atomer från den ena typen av
tätpackning till den andra vid överskridandet av en viss halt av
den med koppar, silver eller guld legerade metallen, har ännu
ej kunnat utrönas.
STRUKTURANALOGIER HOS
ÖVERGÅNGSELEMENTENS LEGERINGAR.
Vissa av de i koppar-, silver- och guldlegeringar
återkommande strukturtyperna ha visat sig förekomma också i
legeringar av övergångselement med zink, kadmium och
aluminium.
Av tjrpen /^-mässing äro t. ex. EeAl, CoAl, NiAl och
(Cu,Mn)Al. Analoga med /-mässing äro, enligt vad W.
Ekman funnit, vissa faser, som uppträda i legeringar utgörande
kombinationer av järn-, rutenium- och osmiumfamiljernas
metaller med zink eller kadmium. De kunna betecknas med
följande formler: Fe5Zn2i, Co5Zn2i, Ni5Zn21, Rh5Zn21, Pd5Zn2i,
Pt5Zn2i och Ni5Cd2i. Några av deras pulverfotogram jämföras
i fig. 15 med motsvarande interferensbilder av de analoga
faserna i systemen koppar-zink, koppar-aluminium och
koppartenn. Likheten mellan fotogrammen är påfallande. I
kobolt-zinksystemet har Ekman också funnit en fas av
^-mangantyp. Dess sammansättning motsvarar ungefär CoZn3.
Av alla dessa formler kan man draga den slutsatsen, att
samma regler, som tyckas gälla för uppkomsten av ifrågavarande
tre strukturtyper i koppar-, silver- och guldlegeringarna, synas
gälla också för deras bildning i övergångselementens
legeringar, om vi blott få betrakta dessa senare element som
nollvärdiga i deras kombinationer med zink,: kadmium och aluminium.
Dessa egendomliga samband, som synas råda mellan
atomgruppering och proportion mellan valenselektroner och atomer
<< prev. page << föreg. sida << >> nästa sida >> next page >>
