Full resolution (TIFF) - On this page / på denna sida - Röntgenkristallografiska undersökningar av legeringars konstitution av prof. A. Westgren
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

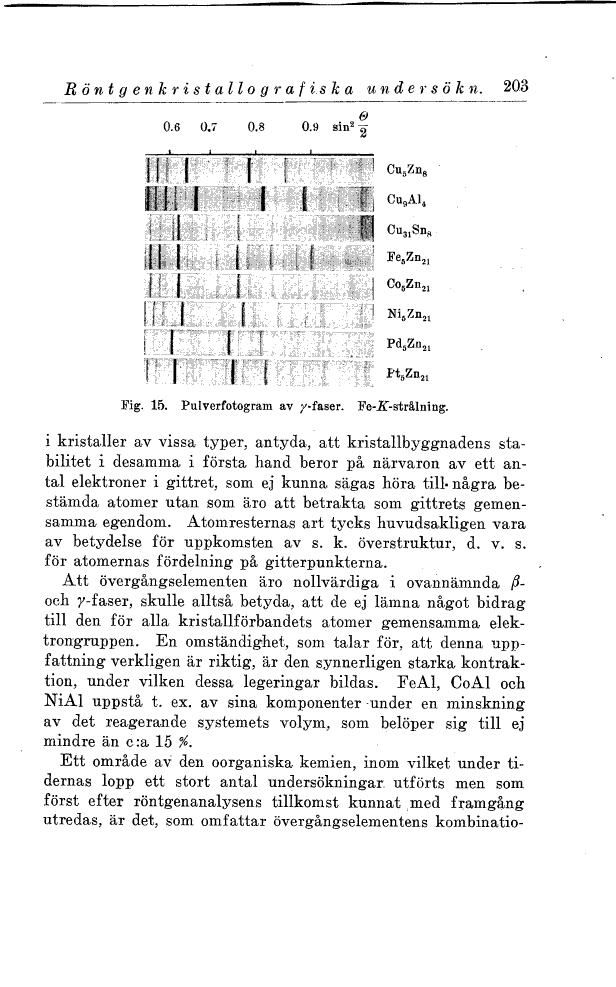

Fig. 15. Pulverfotogram av /-faser. Fe-iT-strålning.
i kristaller av vissa typer, antyda, att kristallbyggnadens
stabilitet i desamma i första hand beror på närvaron av ett
antal elektroner i gittret, som ej kunna sägas höra till några
bestämda atomer utan som äro att betrakta som gittrets
gemensamma egendom. Atomresternas art tycks huvudsakligen vara
av betydelse för uppkomsten av s. k. överstruktur, d. v. s.
för atomernas fördelning på gitterpunkterna.
Att övergångselementen äro nollvärdiga i ovannämnda
floch, y-faser, skulle alltså betyda, att de ej lämna något bidrag
till den för alla kristallförbandets atomer gemensamma
elektrongruppen. En omständighet, som talar för, att denna
uppfattning verkligen är riktig, är den synnerligen starka
kontraktion, under vilken dessa legeringar bildas. FeAl, CoAl och
NiAl uppstå t. ex. av sina komponenter under en minskning
av det reagerande systemets volym, som belöper sig till ej
mindre än c:a 15 %.
Ett område av den oorganiska kemien, inom vilket under
tidernas lopp ett stort antal undersökningar utförts men som
först efter röntgenanalysens tillkomst kunnat med framgång
utredas, är det, som omfattar övergångselementens kombinatio-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
