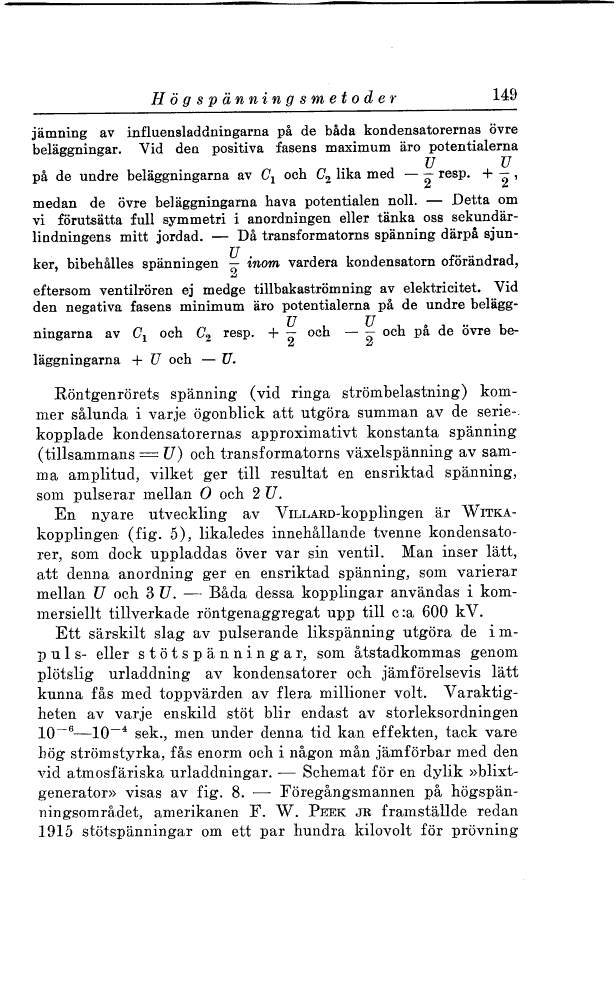

jämning av influensladdningarna på de båda kondensatorernas övre
beläggningar. Vid den positiva fasens maximum äro potentialerna
på de undre beläggningarna av Cx och C2 lika med — — resp. + — ,
medan de övre beläggningarna hava potentialen noll. — Detta om
vi förutsätta full symmetri i anordningen eller tänka oss
sekundär-lindningens mitt jordad. — Då transformatorns spänning därpå
sjunker, bibehålies spänningen ^ inom vardera kondensatorn oförändrad,
eftersom ventilrören ej medge tillbakaströmning av elektricitet. Vid
den negativa fasens minimum äro potentialerna på de undre
beläggningarna av C1 och 02 resp. + — och — — och på de övre
be-läggningarna + U och — U.
Röntgenrörets spänning (vid ringa strömbelastning)
kommer sålunda i varje ögonblick att utgöra summan av de serie-,
kopplade kondensatorernas approximativt konstanta spänning
(tillsammans = U) och transformatorns växelspänning av
samma amplitud, vilket ger till resultat en ensriktad spänning,
som pulserar mellan O och 2 U.
En nyare utveckling av ViLLARD-kopplingen är
Witkakopplingen (fig. 5), likaledes innehållande tvenne
kondensatorer, som dock uppladdas över var sin ventil. Man inser lätt,
att denna anordning ger en ensriktad spänning, som varierar
mellan U och 3 U. — Båda dessa kopplingar användas i
kommersiellt tillverkade röntgenaggregat upp till c:a 600 kV.
Ett särskilt slag av pulserande likspänning utgöra de
impu1s- eller stötspänningar, som åtstadkommas genom
plötslig urladdning av kondensatorer och jämförelsevis lätt
kunna fås med toppvärden av flera millioner volt.
Varaktigheten av varje enskild stöt blir endast av storleksordningen
10—6—10~é sek., men under denna tid kan effekten, tack vare
hög strömstyrka, fås enorm och i någon mån jämförbar med den
vid atmosfäriska urladdningar. — Schemat för en dylik
»blixtgenerator» visas av fig. 8. — Föregångsmannen på
högspänningsområdet, amerikanen F. W. Peek jr framställde redan
1915 stötspänningar om ett par hundra kilovolt för prövning
