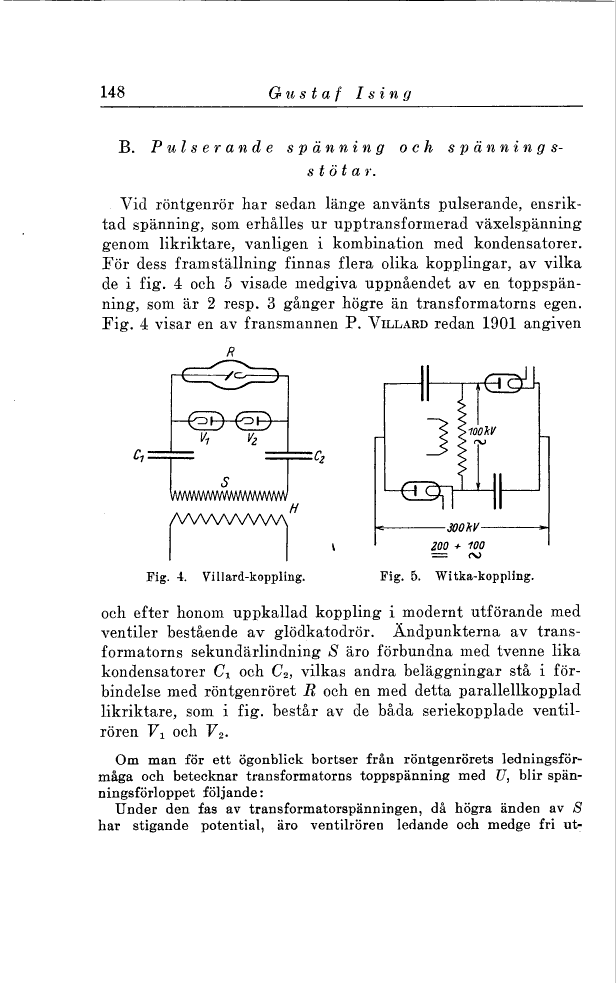

B. Pulserande spänning och
spänningsstötar.
Vid röntgenrör har sedan länge använts pulserande,
ensriktad spänning, som erhålles ur upptransformerad växelspänning
genom likriktare, vanligen i kombination med kondensatorer.
För dess framställning finnas flera olika kopplingar, av vilka
de i fig. 4 och 5 visade medgiva uppnåendet av en
toppspänning, som är 2 resp. 3 gånger högre än transformatorns egen.
Fig. 4 visar en av fransmannen P. Villard redan 1901 angiven
och efter honom uppkallad koppling i modernt utförande med
ventiler bestående av glödkatodrör. Ändpunkterna av
transformatorns sekundärlindning S äro förbundna med tvenne lika
kondensatorer d och C2, vilkas andra beläggningar stå i
förbindelse med röntgenröret R och en med detta parallellkopplad
likriktare, som i fig. består av de båda seriekopplade
ventilrören Vt och V2-
Om man för ett ögonblick bortser från röntgenrörets
ledningsförmåga och betecknar transformatorns toppspänning med U, blir
spänningsförloppet följande:
Under den fas av transformatorspänningen, då högra änden av S
har stigande potential, äro ventilrören ledande och medge fri ut-
Fig. 4. Villard-koppling.
Fig. 5. Witka-koppling.
