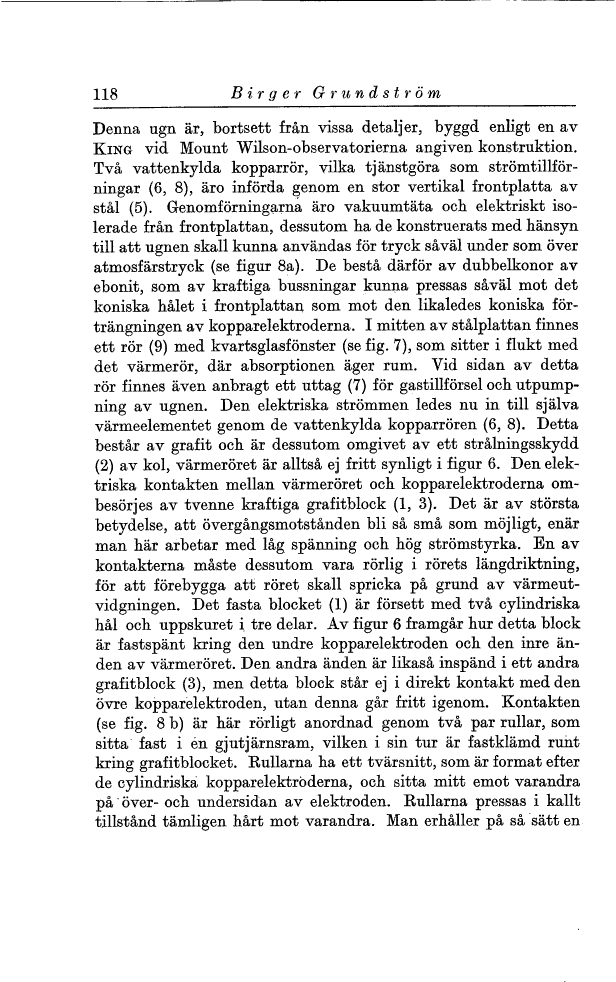

Denna ugn är, bortsett från vissa detaljer, byggd enligt en av
King vid Mount Wilson-observatorierna angiven konstruktion.
Två vattenkylda kopparrör, vilka tjänstgöra som
strömtillförningar (6, 8), äro införda genom en stor vertikal frontplatta av
stål (5). Genomförningarna äro vakuumtäta och elektriskt
isolerade från frontplattan, dessutom ha de konstruerats med hänsyn
till att ugnen skall kunna användas för tryck såväl under som över
atmosfärstryck (se figur 8a). De bestå därför av dubbelkonor av
ebonit, som av kraftiga bussningar kunna pressas såväl mot det
koniska hålet i frontplattan som mot den likaledes koniska
förträngningen av kopparelektroderna. I mitten av stålplattan finnes
ett rör (9) med kvartsglasfönster (se fig. 7), som sitter i flukt med
det värmerör, där absorptionen äger rum. Vid sidan av detta
rör finnes även anbragt ett uttag (7) för gastillförsel och
utpumpning av ugnen. Den elektriska strömmen ledes nu in till själva
värmeelementet genom de vattenkylda kopparrören (6, 8). Detta
består av grafit och är dessutom omgivet av ett strålningsskydd
(2) av kol, värmeröret är alltså ej fritt synligt i figur 6. Den
elektriska kontakten mellan värmeröret och kopparelektroderna
ombesörjes av tvenne kraftiga grafitblock (1, 3). Det är av största
betydelse, att övergångsmotstånden bli så små som möjligt, enär
man här arbetar med låg spänning och hög strömstyrka. En av
kontakterna måste dessutom vara rörlig i rörets längdriktning,
för att förebygga att röret skall spricka på grund av
värmeutvidgningen. Det fasta blocket (1) är försett med två cylindriska
hål och uppskuret i tre delar. Av figur 6 framgår hur detta block
är fastspänt kring den undre kopparelektroden och den inre
änden av värmeröret. Den andra änden är likaså inspänd i ett andra
grafitblock (3), men detta block står ej i direkt kontakt med den
övre kopparelektroden, utan denna går fritt igenom. Kontakten
(se fig. 8 b) är här rörligt anordnad genom två par rullar, som
sitta fast i en gjutjärnsram, vilken i sin tur är fastklämd runt
kring grafitblocket. Rullarna ha ett tvärsnitt, som är format efter
de cylindriska kopparelektroderna, och sitta mitt emot varandra
på över- och undersidan av elektroden. Rullarna pressas i kallt
tillstånd tämligen hårt mot varandra. Man erhåller på så sätt en
