kontakt runt kring kela omkretsen av elektroden. När ugnen
sedan uppvärmes medge rullarna en tillräckligt stor rörelse i
riktning av värmeutvidgningen.
Den stora frontplattan är monterad på en vagn, som rullar längs
tvenne skenor av U-järn. Ugnen kan på så sätt rullas in i en
vattenkyld, cylindrisk vakuumbekållare (se fig. 7). Genom tvenne

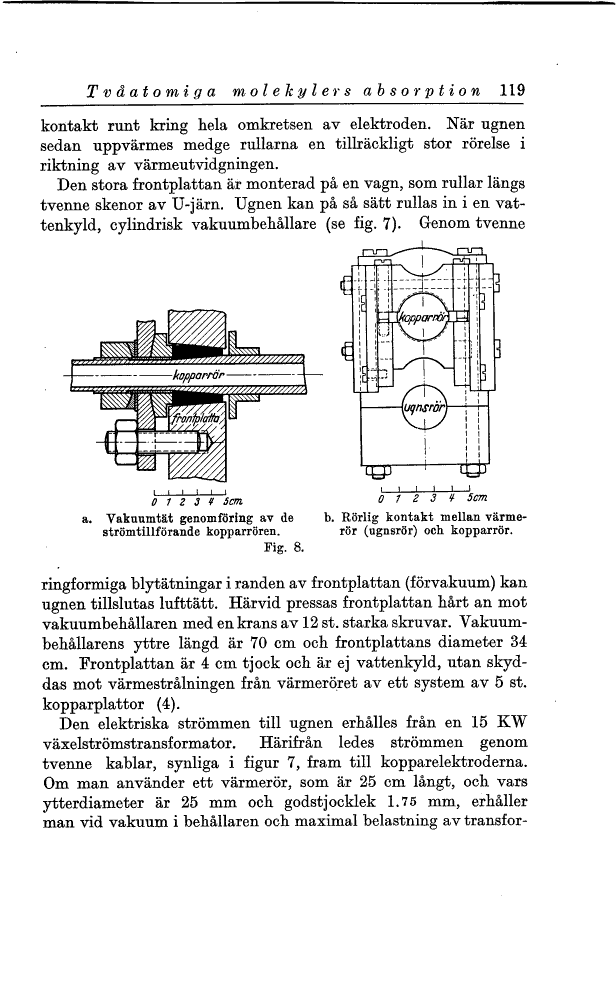

Fig. 8.
ringformiga blytätningar i randen av frontplattan (förvakuum) kan
ugnen tillslutas lufttätt. Härvid pressas frontplattan hårt an mot
vakuumbehållaren med en krans av 12 st. starka skruvar.
Vakuumbehållarens yttre längd är 70 cm och frontplattans diameter 34
cm. Frontplattan är 4 cm tjock och är ej vattenkyld, utan
skyddas mot värmestrålningen från värmeröret av ett system av 5 st.
kopparplattor (4).
Den elektriska strömmen till ugnen erhålles från en 15 KW
växelströmstransformator. Härifrån ledes strömmen genom
tvenne kablar, synliga i figur 7, fram till kopparelektroderna.
Om man använder ett värmerör, som är 25 cm långt, och vars
ytterdiameter är 25 mm och godstjocklek 1.75 mm, erhåller
man vid vakuum i behållaren och maximal belastning av transfor-
