Full resolution (TIFF) - On this page / på denna sida - Fasta lösningar med variabelt atomtal i elementarcellen av docent Gunnar Hägg
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

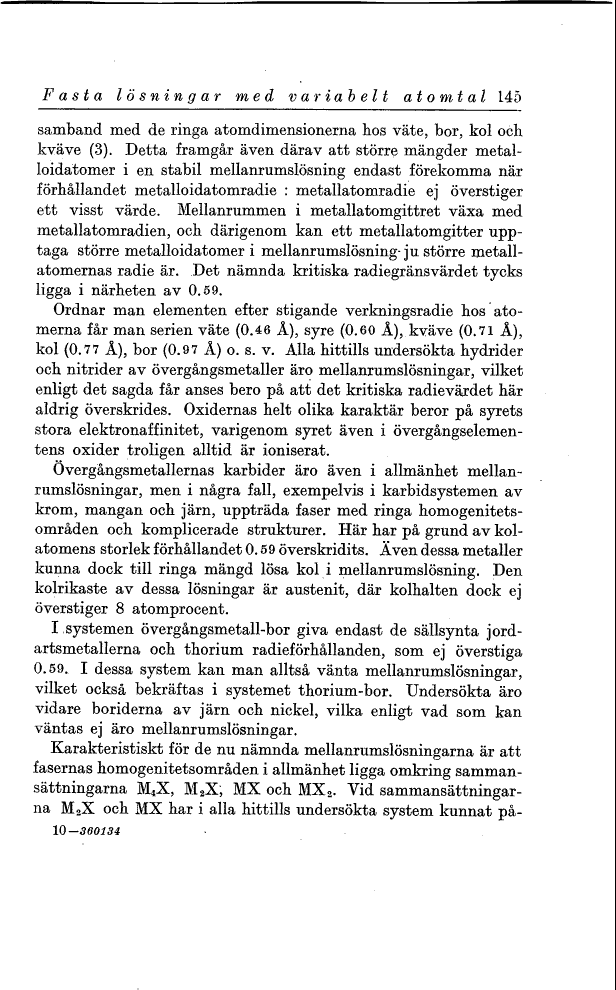

samband med de ringa atomdimensionerna hos väte, bor, kol och
kväve (3). Detta framgår även därav att större mängder
metalloidatomer i en stabil mellanrumslösning endast förekomma när
förkållandet metalloidatomradie : metallatomradie ej överstiger
ett visst värde. Mellanrummen i metallatomgittret växa med
metallatomradien, ock därigenom kan ett metallatomgitter
upptaga större metalloidatomer i mellanrumslösning-ju större
metallatomernas radie är. Det nämnda kritiska radiegränsvärdet tycks
ligga i närheten av 0.59.
Ordnar man elementen efter stigande verkningsradie hos
atomerna får man serien väte (0.46 Å), syre (0.60 Å), kväve (0.71 Å),
kol (0.77 Å), bor (0.97 Å) o. s. v. Alla nittills undersökta kydrider
och nitrider av övergångsmetaller äro mellanrumslösningar, vilket
enligt det sagda får anses bero på att det kritiska radievärdet kär
aldrig överskrides. Oxidernas kelt olika karaktär beror på syrets
stora elektronaffinitet, varigenom syret även i
övergångselementens oxider troligen alltid är ioniserat.
Övergångsmetallernas karbider äro även i allmänhet
mellanrumslösningar, men i några fall, exempelvis i karbidsystemen av
krom, mangan ock järn, uppträda faser med ringa
komogenitetsområden och komplicerade strukturer. Här har på grund av
kolatomens storlek förkållandet 0.59 överskridits. Även dessa metaller
kunna dock till ringa mängd lösa kol i mellanrumslösning. Den
kolrikaste av dessa lösningar är austenit, där kolkalten dock ej
överstiger 8 atomprocent.
I systemen övergångsmetall-bor giva endast de sällsynta
jordartsmetallerna ock tborium radieförkållanden, som ej överstiga
0.59. I dessa system kan man alltså vänta mellanrumslösningar,
vilket också bekräftas i systemet tkorium-bor. Undersökta äro
vidare boriderna av järn ock nickel, vilka enligt vad som kan
väntas ej äro mellanrumslösningar.
Karakteristiskt för de nu nämnda mellanrumslösningarna är att
fasernas komogenitetsområden i allmänhet ligga omkring
sammansättningarna M4X, M2X, MX och MX2. Vid
sammansättningarna M2X och MX har i alla hittills undersökta system kunnat på-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
