Fig. 3. Tvär genomskärning genom stora
boningsrummet, visande rummens och vindens höjd samt
takstolsanord-ningen.

Nedanstående träsnitt visar en annan takstolsanordning,
som mindre afviker från den å landsbygden vanliga, och som
i enkelhet och billighet är att föredraga framför den å fig. 3
framställda. För mindre byggnader, då tillfälle finnes till
stöd å mellanväggar, erbjuder denna enklare anordning
tillräcklig styrka; på samma gång den tager mindre
arbetskostnad i anspråk och lemnar friare vindsutrymme invid väggarne.
Bärstolparne a, som stå på mellanväggen, uppbära underslagen
b, hvarå takstolarne hvila; c äro sträfvor, utgående från
ståndar ne till förstärkning af underslagen.

Fig. 4. Ett dubbelfönster i fördubblad skala (eller med
2 linier på foten) med vågrät och lodrät genomskärning.

Fig. 5. Ett vindsfönster i samma skala, likaledes med
tvenne genomskärningar.

Fig. 6 är genomskärning af ett taksprång, visande
sparr-Imfmdets och sparrstödens (konsolernas) utskärningar eller
profileringar. Taktäckningen är beräknad för spån.

Fig. 7 visar det yttre af gafvelhöruet öfver verandan
med sitt i nedre ändan ornerade vindski samt en konsol för
verandan.

Fig. 8. Takprydnad midt öfver ryggåsen.

Fig. 9. En enkel utskärning på takbrädan midt
framför livarje sparrhufvud.

Fig. 10 är framsidan af en liten stuga, ritad öfver
planen fig. 1 å taflan 1, prydd på det enklaste sätt.

Fig. 11. Det yttre af ett stugfönster med
genomskärningar.

Fig. 12. Genomskärning af takfoten, visande ett
sparrhufvud med sin tegelbetäckning, uppburet af en affasad sträfva.

Fig. 13 visar det öfre midtelpartiet af den lilla stugans
gafvel med topprydnad och genomskärning af taksprånget.

Fig. 14 är en enkel utskärning å takbrädan.

Taflan 4.

Torpstugor.

Höjdritningar.

Se taflan 1 fig. 2 och 9 samt taflan 2 fig, G.

Denna tafla framställer, liksom den förra, tvännc
torpstugor, men med olika byggnadssätt.

Fig. 1 är framsidan af en stuga af korsvirke, som
passar för planerna fig. 2 och 9 å taflan 1 om man vill förse
dessa med ett par sittbänkar på trappan och skydda dem
med ett litet tak.

Fig. 2. Samma byggnad, sedd ifrån gafveln.

Fig. 3. Half tvärgenomskärning genom stora
boningsrummet till planen fig. 9.

Fig. 4 visar detalj af gafvclns öfre del med sin
topp-prydnad.

Fig. 5. Det lilla trapptaket, sedt framifrån.

Fig. (>. Samma tak i genomskärning.

Fig. 7. Genomskärning af takfoten, visande
sparrän-dans utseende.

Fig. 8 framställer en torpstuga, uppdragen öfver planen
fig. 6 å taflan 2. Denna framsida, som, för att lemna rikare
urval, blifvit behandlad på olika sätt med afseende på
bräd-fodring och fönsterrutornas indelning, kan med obetydlig
förändring inpassas på flera af de öfriga planerna. Vi se här,
liksom i den föregående, små fönster anbragta i ytterdörren
för att gifva förstugan ljus.

Fig. 9 visar gafvelsidan till denna byggnad, men med
enkelt fönster i stugan i stället för det tredubbla. Stenfoten,
som är försedd med stora dragöppningar, har betäckning af
en bräda för vattenafloppet.

Fig. 10 visar detalj af ett fönster med omgifvande
bräd-fodring.

Fig. 11. Öfre delen af gafveln med sitt vindsfönster.

Fig. 12. En taksparr med sin konsol, utskuren af en
plankbit.

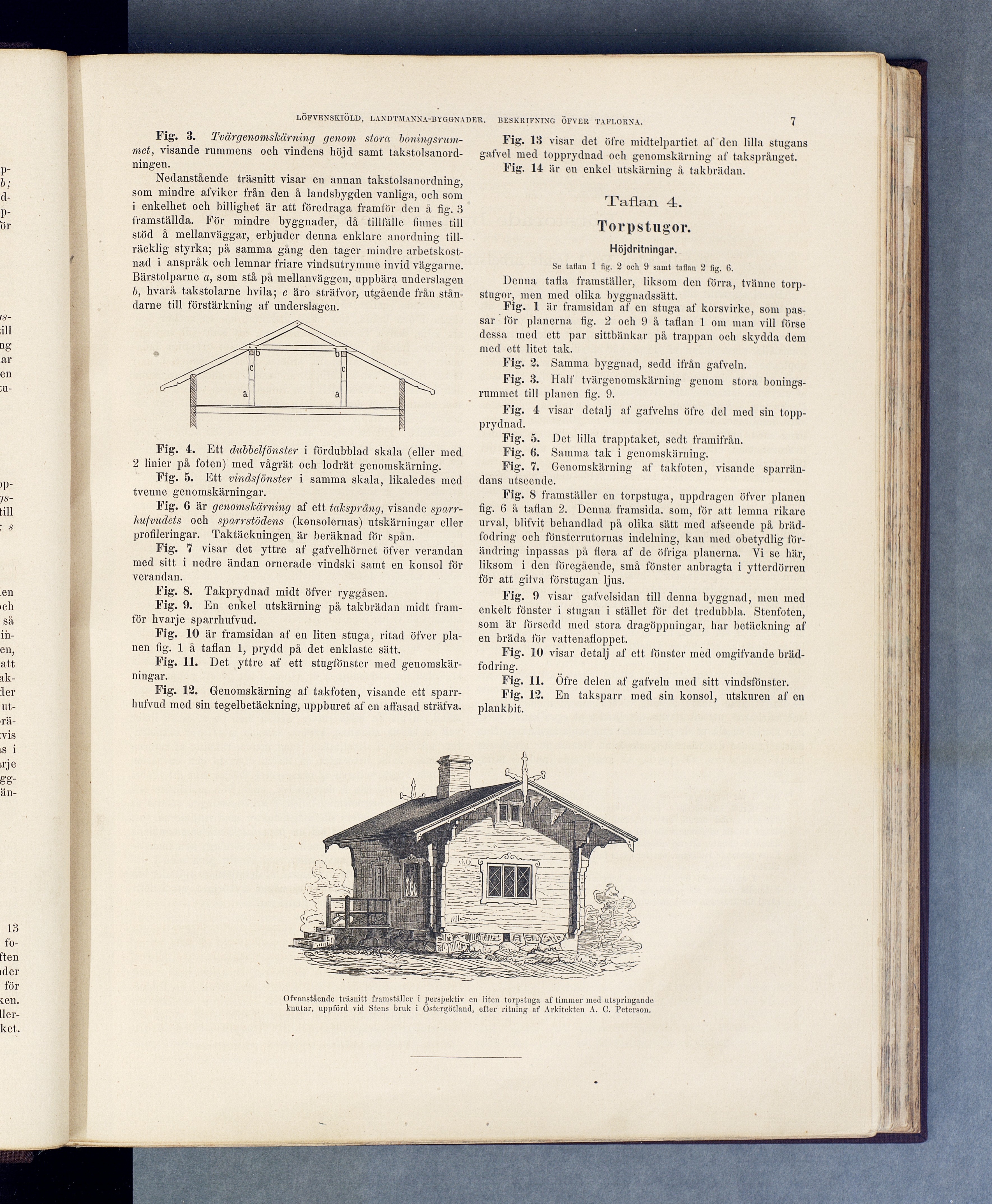

Ofvanstående träsnitt framställer i perspektiv en liten torpstuga af timmer med utspringande knutar, uppförd vid Stens bruk i Östergötland, efter ritning af Arkitekten A. C. Peterson.
