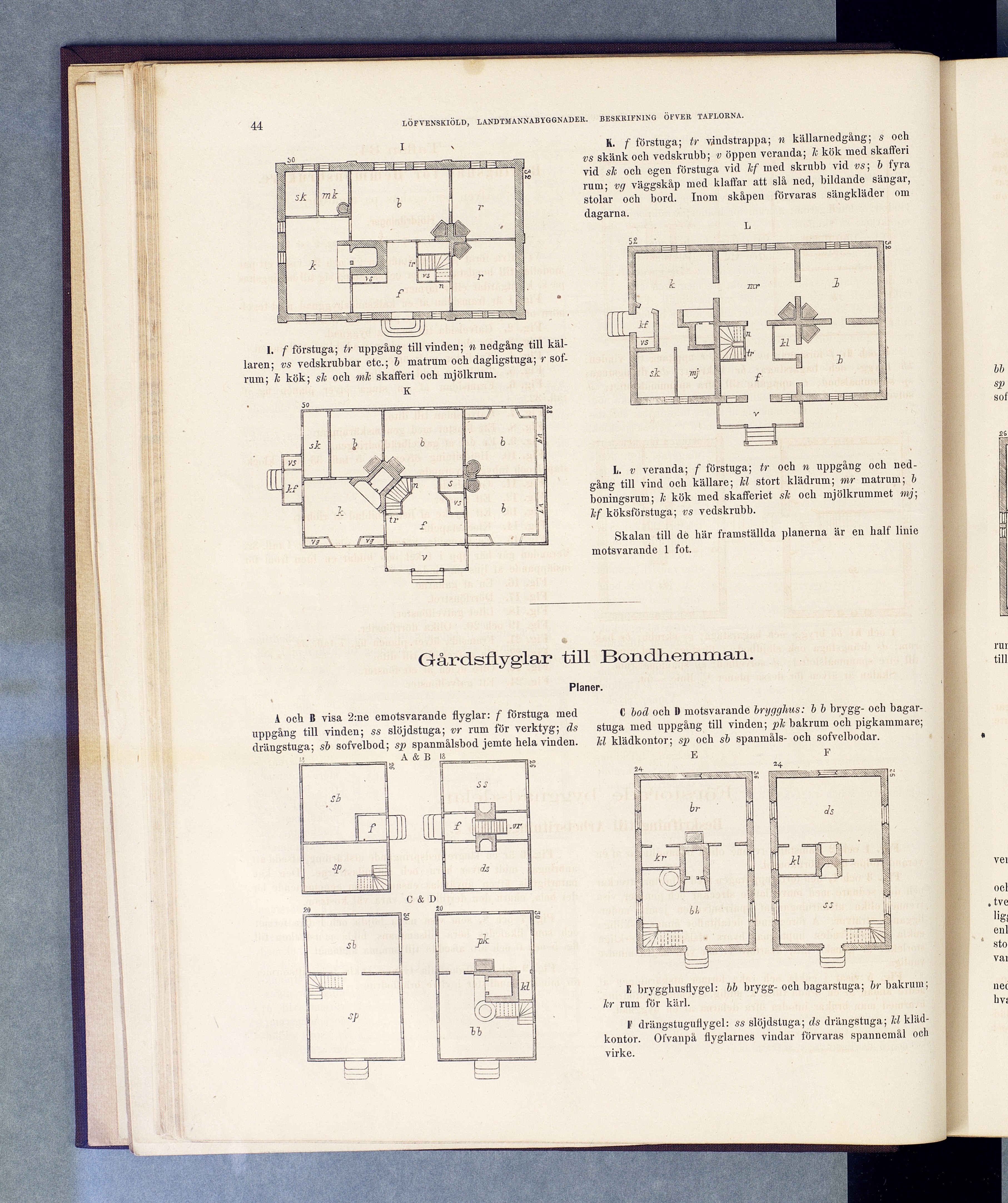

I. f förstuga; tr uppgång till vinden; n nedgång till
källaren; vs vedskrubbar etc.; b matrum ocb dagligstuga; r
sof-rum; k kök; sk och mk skafferi och mjölkrum.

K

50

K. /’ förstuga; tr vindstrappa; n källarnedgång; s ocb
vs skänk ocb vedskrubb; v öppen veranda; k kök med skafferi
vid sk och egen förstuga vid kf med skrubb vid vs; b fyra
rum; vg väggskåp med klaffar att slå ned, bildande sängar,
stolar och bord. Inom skåpen förvaras sängkläder om
dagarna.

L

52

L. v veranda; f förstuga; tr och n uppgång ocb
nedgång till vind ocb källare; kl stort klädrum; mr matrum; b
boningsrum; k kök med skafferiet sk och mjölkrummet mj\
kf köksförstuga; vs vedskrubb.

Skalan till de bär framställda planerna är en balf linie
motsvarande 1 fot.

Gårdsflyglar till Bondhemman.

Planer.

A ocb B visa 2:ne emotsvarande flyglar: f förstuga med
uppgång till vinden; ss slöjdstuga; vr rum för verktyg; ds
drängstuga; sb sofvelbod; sp spanmålsbod jemte hela vinden.

C bod och D motsvarande brygghus: b b brygg- och
bagarstuga med uppgång till vinden; plc bakrum och pigkammare;
kl klädkontor; sp och sb spanmåls- och sofvelbodar.

E F

24- 24

E brygghusflygel: b b bry;
ler rum för kärl.

g- och bagarstuga; br bakruin;

K drängstuguflygel: ss slöjdstuga; ds drängstuga; kl
klädkontor. Ofvanpå flyglarnes vindar förvaras spannemål och
virke.
