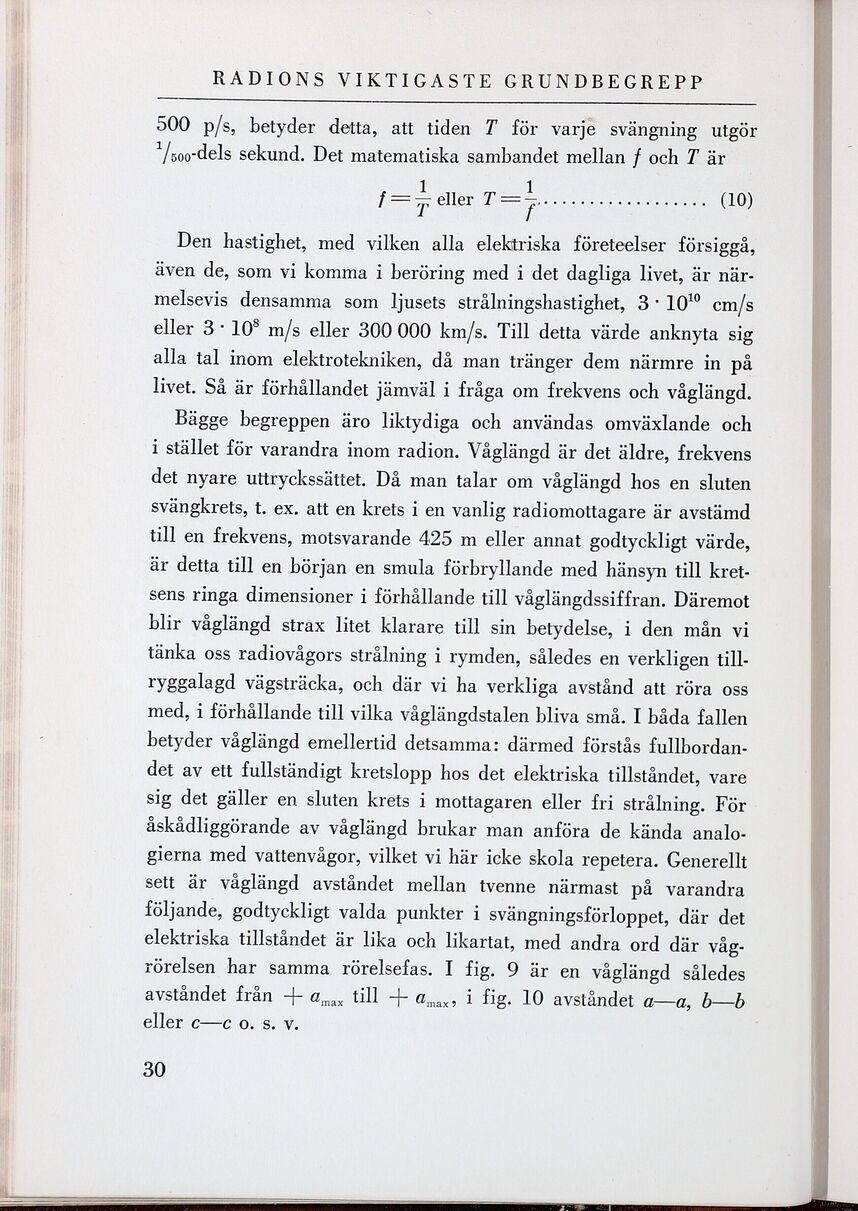

500 p/s, betyder detta, att tiden T för varje svängning utgör
1/500-dels sekund. Det matematiska sambandet mellan f och T är
f = 1 / T eller T = 1 / f ... (10)
Den hastighet, med vilken alla elektriska företeelser försiggå,
även de, som vi komma i beröring med i det dagliga livet, är
närmelsevis densamma som ljusets strålningshastighet, 3 · 1010 cm/s
eller 3 · 108 m/s eller 300 000 km/s. Till detta värde anknyta sig
alla tal inom elektrotekniken, då man tränger dem närmre in på
livet. Så är förhållandet jämväl i fråga om frekvens och våglängd.
Bägge begreppen äro liktydiga och användas omväxlande och
i stället för varandra inom radion. Våglängd är det äldre, frekvens
det nyare uttryckssättet. Då man talar om våglängd hos en sluten
svängkrets, t. ex. att en krets i en vanlig radiomottagare är avstämd
till en frekvens, motsvarande 425 m eller annat godtyckligt värde,
är detta till en början en smula förbryllande med hänsyn till
kretsens ringa dimensioner i förhållande till våglängdssiffran. Däremot
blir våglängd strax litet klarare till sin betydelse, i den mån vi
tänka oss radiovågors strålning i rymden, således en verkligen
tillryggalagd vägsträcka, och där vi ha verkliga avstånd att röra oss
med, i förhållande till vilka våglängdstalen bliva små. I båda fallen
betyder våglängd emellertid detsamma: därmed förstås
fullbordandet av ett fullständigt kretslopp hos det elektriska tillståndet, vare
sig det gäller en sluten krets i mottagaren eller fri strålning. För
åskådliggörande av våglängd brukar man anföra de kända
analogierna med vattenvågor, vilket vi här icke skola repetera. Generellt
sett är våglängd avståndet mellan tvenne närmast på varandra
följande, godtyckligt valda punkter i svängningsförloppet, där det
elektriska tillståndet är lika och likartat, med andra ord där
vågrörelsen har samma rörelsefas. I fig. 9 är en våglängd således
avståndet från + amax till + amax, i fig. 10 avståndet a—a, b—b
eller c—c o. s. v.
