Statorn, som utfördes av 0,037 mm järnplåt, delades i tvenne lika
halvor, mellan vilka rotorn löpte. Statorlindningen bestod av enkel
tråd, lindad fram och tillbaka i raka, öppna spår med en ledare
i varje. Den var delad i 64 st. sektioner, vilka från vardera
statorhalvan förde till primärlindningen av en ovanför statorn eller vid
sidan av maskinen ställd transformator. I var och en av lindningens
sektioner inducerades en spänning
av cirka 100 volt och en
strömstyrka av 30 ampere.

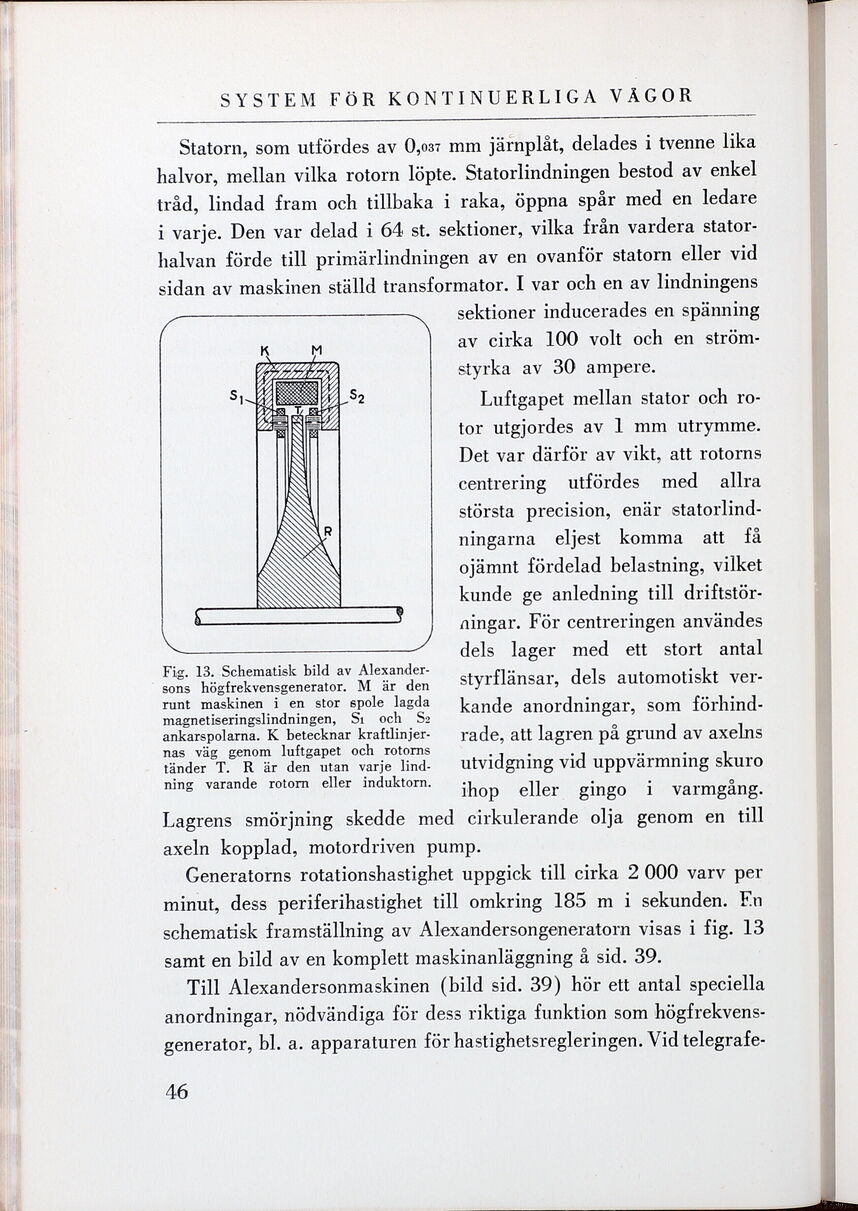

Fig. 13. Schematisk bild av Alexandersons högfrekvensgenerator. M är den runt maskinen i en stor spole lagda magnetiseringslindningen, S1 och S2 ankarspolarna. K betecknar kraftlinjernas väg genom luftgapet och rotorns tänder T. R är den utan varje lindning varande rotorn eller induktorn.

Luftgapet mellan stator och
rotor utgjordes av 1 mm utrymme.
Det var därför av vikt, att rotorns
centrering utfördes med allra
största precision, enär
statorlindningarna eljest komma att få
ojämnt fördelad belastning, vilket
kunde ge anledning till
driftstörningar. För centreringen användes
dels lager med ett stort antal
styrflänsar, dels automotiskt
verkande anordningar, som
förhindrade, att lagren på grund av axelns
utvidgning vid uppvärmning skuro
ihop eller gingo i varmgång.
Lagrens smörjning skedde med cirkulerande olja genom en till
axeln kopplad, motordriven pump.

Generatorns rotationshastighet uppgick till cirka 2 000 varv per
minut, dess periferihastighet till omkring 185 m i sekunden. En
schematisk framställning av Alexandersongeneratorn visas i fig. 13
samt en bild av en komplett maskinanläggning å sid. 39.

Till Alexandersonmaskinen (bild sid. 39) hör ett antal speciella
anordningar, nödvändiga för dess riktiga funktion som
högfrekvensgenerator, bl. a. apparaturen för hastighetsregleringen. Vid
