b. Anodlikriktning.

Ett annat sätt att använda trioden som detektor är dess koppling
för anodlikriktning, vars innebörd är i viss mån enklare än
gallerlikriktningen. Någon egentlig skillnad mellan denna koppling och
röret såsom förstärkare finnes icke. Mottagarens till antennen
induktivt kopplade första krets är direkt ansluten till galler-glödtråd.
Gallret matas över spolen L₁
med spänning från det
potentiometerkopplade
glödtrådsbatteriet, så att den för denna
koppling specifika potentialen
kan ges gallret.

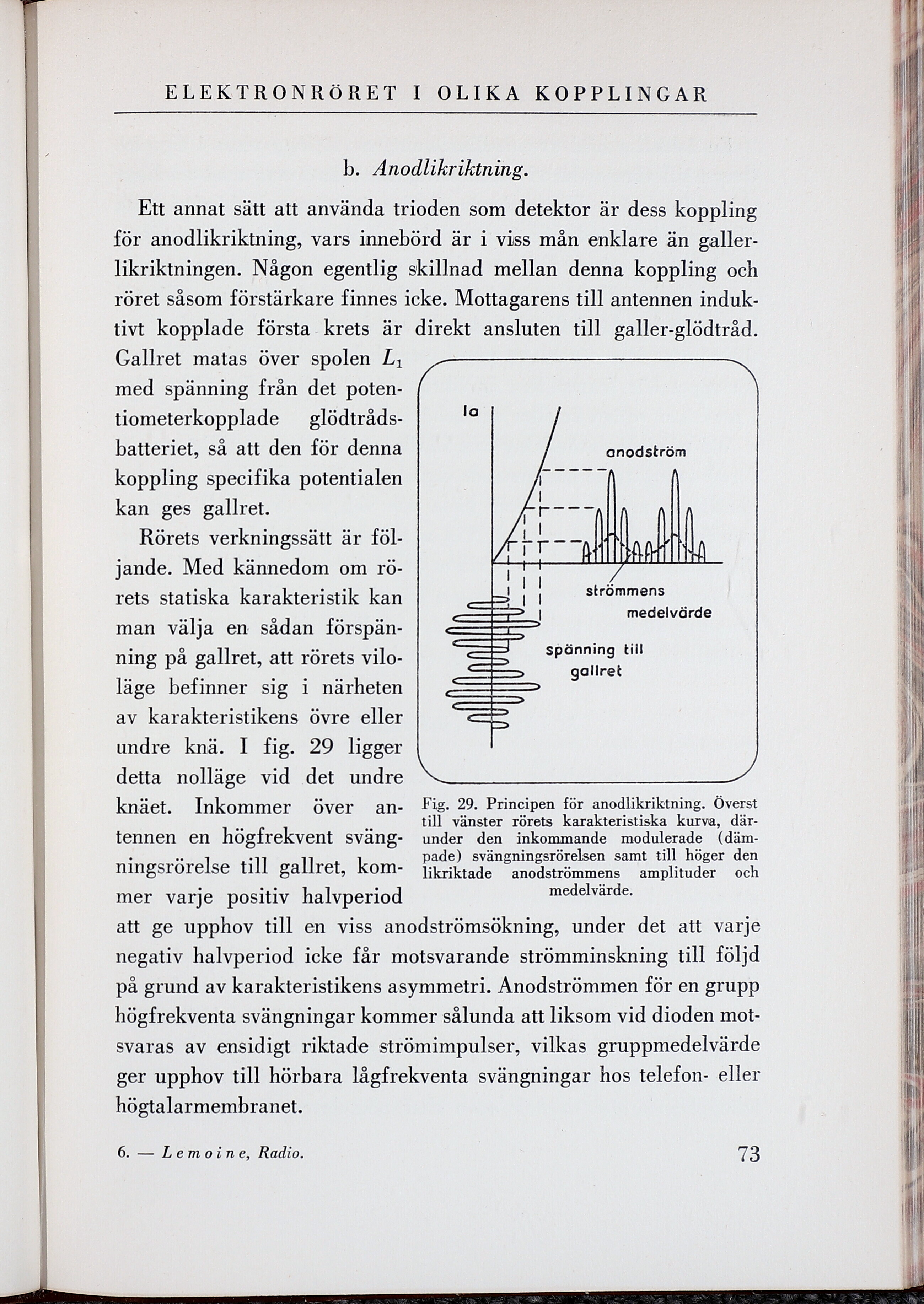

Fig. 29. Principen för anodlikriktning. Överst till vänster rörets karakteristiska kurva, därunder den inkommande modulerade (dämpade) svängningsröreisen samt till höger den likriktade anodströmmens amplituder och medelvärde.

Rörets verkningssätt är
följande. Med kännedom om
rörets statiska karakteristik kan
man välja en sådan
förspänning på gallret, att rörets
viloläge befinner sig i närheten
av karakteristikens övre eller
undre knä. I fig. 29 ligger
detta nolläge vid det undre
knäet. Inkommer över
antennen en högfrekvent
svängningsrörelse till gallret,
kommer varje positiv halvperiod
att ge upphov till en viss anodströmsökning, under det att varje
negativ halvperiod icke får motsvarande strömminskning till följd
på grund av karakteristikens asymmetri. Anodströmmen för en grupp
högfrekventa svängningar kommer sålunda att liksom vid dioden
motsvaras av ensidigt riktade strömimpulser, vilkas gruppmedelvärde
ger upphov till hörbara lågfrekventa svängningar hos telefon- eller
högtalarmembranet.
