SÄNDARE

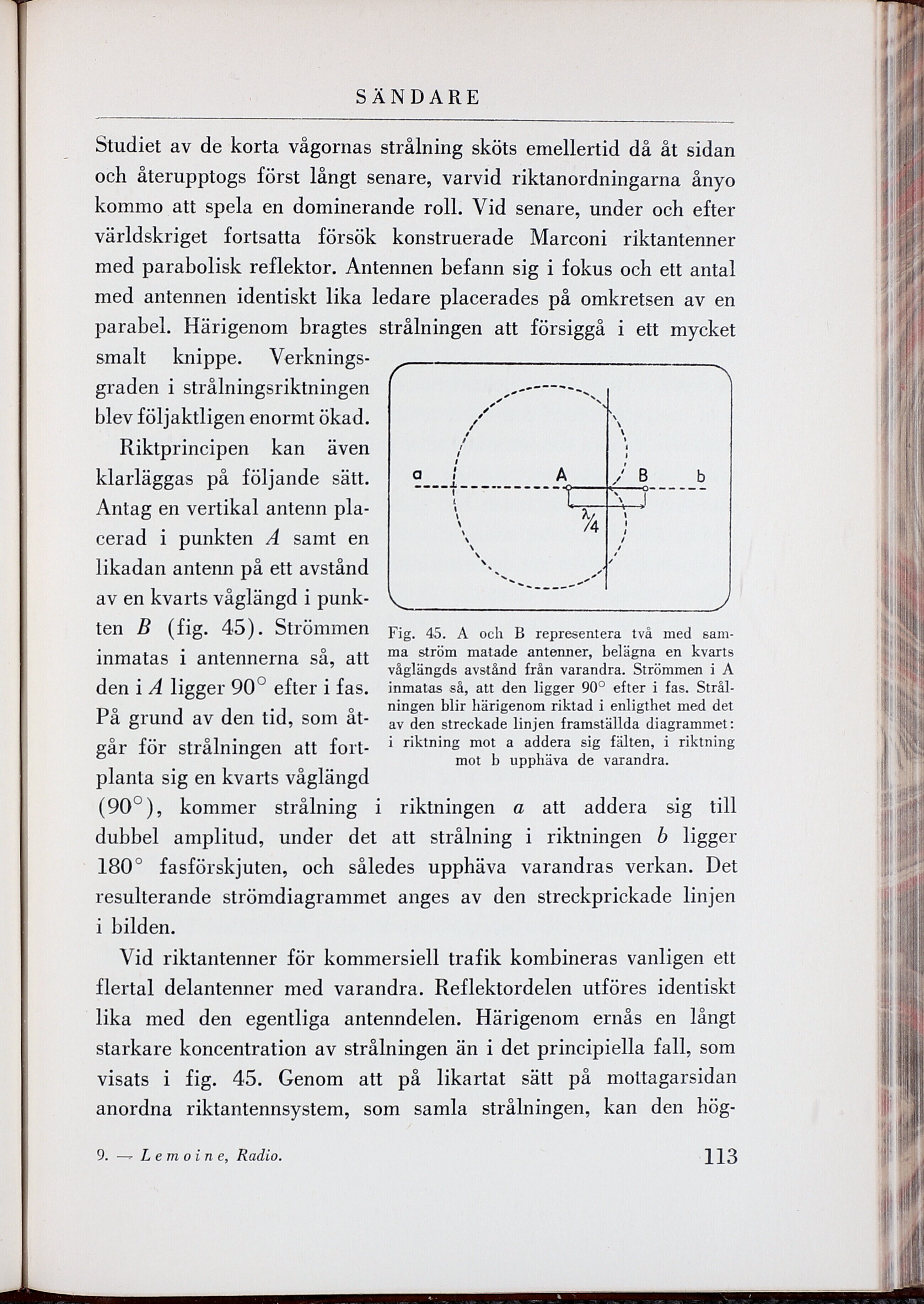

Fig. 45. A och B representera två med
samma ström matade antenner, belägna en kvarts
våglängds avstånd från varandra. Strömmen i A
inmatas så, att den ligger 90° efter i fas.
Strålningen blir härigenom riktad i enligthet med det
av den streckade linjen framställda diagrammet:
i riktning mot a addera sig fälten, i riktning
mot b upphäva de varandra.
Studiet av de korta vågornas strålning sköts emellertid då åt sidan
och återupptogs först långt senare, varvid riktanordningarna ånyo
kommo att spela en dominerande roll. Vid senare, under och efter
världskriget fortsatta försök konstruerade Marconi riktantenner
med parabolisk reflektor. Antennen befann sig i fokus och ett antal
med antennen identiskt lika ledare placerades på omkretsen av en
parabel. Härigenom bragtes strålningen att försiggå i ett mycket
smalt knippe.
Verkningsgraden i strålningsriktningen
blev följaktligen enormt ökad.
Riktprincipen kan även
klarläggas på följande sätt.
Antag en vertikal antenn
placerad i punkten A samt en
likadan antenn på ett avstånd
av en kvarts våglängd i
punkten B (fig. 45). Strömmen
inmatas i antennerna så, att
den i A ligger 90° efter i fas.
På grund av den tid, som
åtgår för strålningen att
fortplanta sig en kvarts våglängd
(90°), kommer strålning i riktningen a att addera sig till
dubbel amplitud, under det att strålning i riktningen b ligger
180° fasförskjuten, och således upphäva varandras verkan. Det
resulterande strömdiagrammet anges av den streckprickade linjen
i bilden.
Vid riktantenner för kommersiell trafik kombineras vanligen ett
flertal delantenner med varandra. Reflektordelen utföres identiskt
lika med den egentliga antenndelen. Härigenom ernås en långt
starkare koncentration av strålningen än i det principiella fall, som
visats i fig. 45. Genom att på likartat sätt på mottagarsidan
anordna riktantennsystem, som samla strålningen, kan den hög-
9. —r L em oine, Radio.
113
