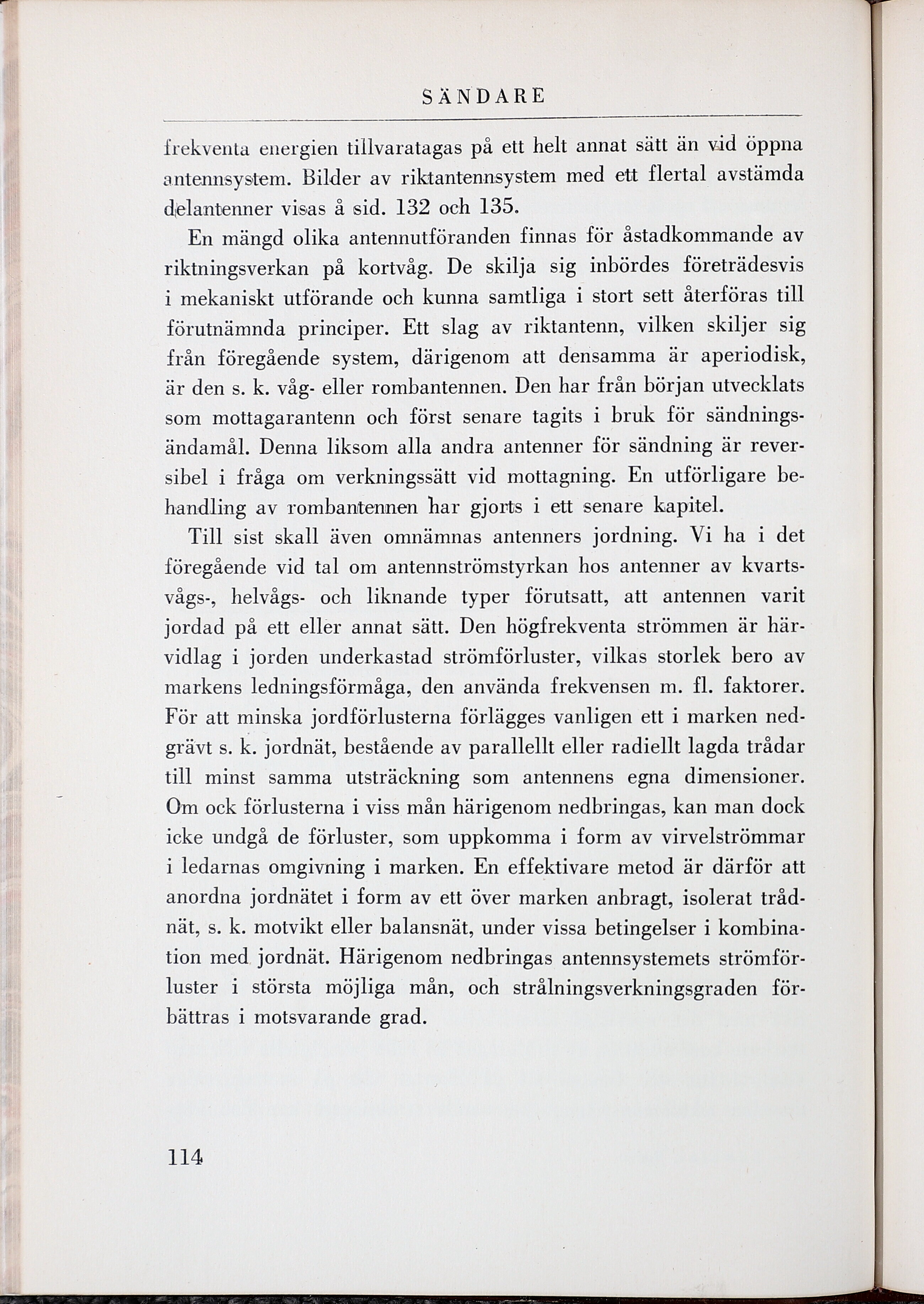

SÄNDARE
frekventa energien tillvaratagas på ett helt annat sätt än vid öppna
antennsystem. Bilder av riktantennsystem med ett flertal avstämda
djelantenner visas å sid. 132 och 135.
En mängd olika antennutföranden finnas för åstadkommande av
riktningsverkan på kortvåg. De skilja sig inbördes företrädesvis
i mekaniskt utförande och kunna samtliga i stort sett återföras till
förutnämnda principer. Ett slag av riktantenn, vilken skiljer sig
från föregående system, därigenom att densamma är aperiodisk,
är den s. k. våg- eller rombantennen. Den har från början utvecklats
som mottagarantenn och först senare tagits i bruk för
sändnings-ändamål. Denna liksom alla andra antenner för sändning är
rever-sibel i fråga om verkningssätt vid mottagning. En utförligare
behandling av rombantennen har gjorts i ett senare kapitel.
Till sist skall även omnämnas antenners jordning. Vi ha i det
föregående vid tal om antennströmstyrkan hos antenner av
kvartsvågs-, helvågs- och liknande typer förutsatt, att antennen varit
jordad på ett ellèr annat sätt. Den högfrekventa strömmen är
härvidlag i jorden underkastad strömförluster, vilkas storlek bero av
markens ledningsförmåga, den använda frekvensen m. fl. faktorer.
För att minska jordförlusterna förlägges vanligen ett i marken
nedgrävt s. k. jordnät, bestående av parallellt eller radiellt lagda trådar
till minst samma utsträckning som antennens egna dimensioner.
Om ock förlusterna i viss mån härigenom nedbringas, kan man dock
icke undgå de förluster, som uppkomma i form av virvelströmmar
i ledarnas omgivning i marken. En effektivare metod är därför att
anordna jordnätet i form av ett över marken anbragt, isolerat
trådnät, s. k. motvikt eller balansnät, under vissa betingelser i
kombination med. jordnät. Härigenom nedbringas antennsystemets
strömförluster i största möjliga mån, och strålningsverkningsgraden
förbättras i motsvarande grad.
