TELEVISION
anlägges i och för erhållande av avböjning hos strålknippet.
Genom ett andra, mot detta vinkelrätt ställt plattpar B3 och B± ernås
möjligheten att vrida strålen till vilken godtycklig punkt som helst
på skärmen. Ofta nyttjas såväl elektromagnetiska som
elektro-statiska anordningar för strålens manövrering. Plattparens
anslutningspunkter äro som vanligt hos elektronrör anbragta på rörets
utsida.
Ytterligare en intressant egenskap hos katodstrålröret som
oscillo-graf skall nämnas, nämligen trögheten hos den fluorescerande
skärmen. Då strålknippet
avkopplas, fortsätter punkten, där
elektronerna träffat det fluorescerande
belägget, att lysa en mycket kort
stund efteråt. Förloppet härav visas
i fig. 79. Punkten A betecknar full
ljusstyrka hos fluorescensen. Vid
spänningarnas frånslagning
försvagas ljusstyrkan i enlighet med
den fallande kurvan till höger i
figuren. Punkten fortsätter således att lysa, och det dröjer i
regel någon bråkdel av en sekund, innan ljusstyrkan sjunkit till
noll eller så lågt värde, att ögat ej längre kan uppfatta
densamma. Tidsfördröjningen beror uteslutande på det material,
varmed skärmen är belagd. Det finnes fluorescerande ämnen, som ha
blott mikrosekunders efterverkan, under det att t. ex. zinkfosfat ger
efterlysning ända upp till 30 sekunder. Detta förhållande är
synnerligen användbart vid studium eller demonstrationer av ett
elektriskt förlopp, som upptages på katodstrålrörets skärm och där
kvar-stannar under tillräckligt lång tid. Inom televisionen, där ena bilden
kommer efter den andra i snabb följd, strävar man efter kortast
möjliga efterverkan hos fluorescensen.
220

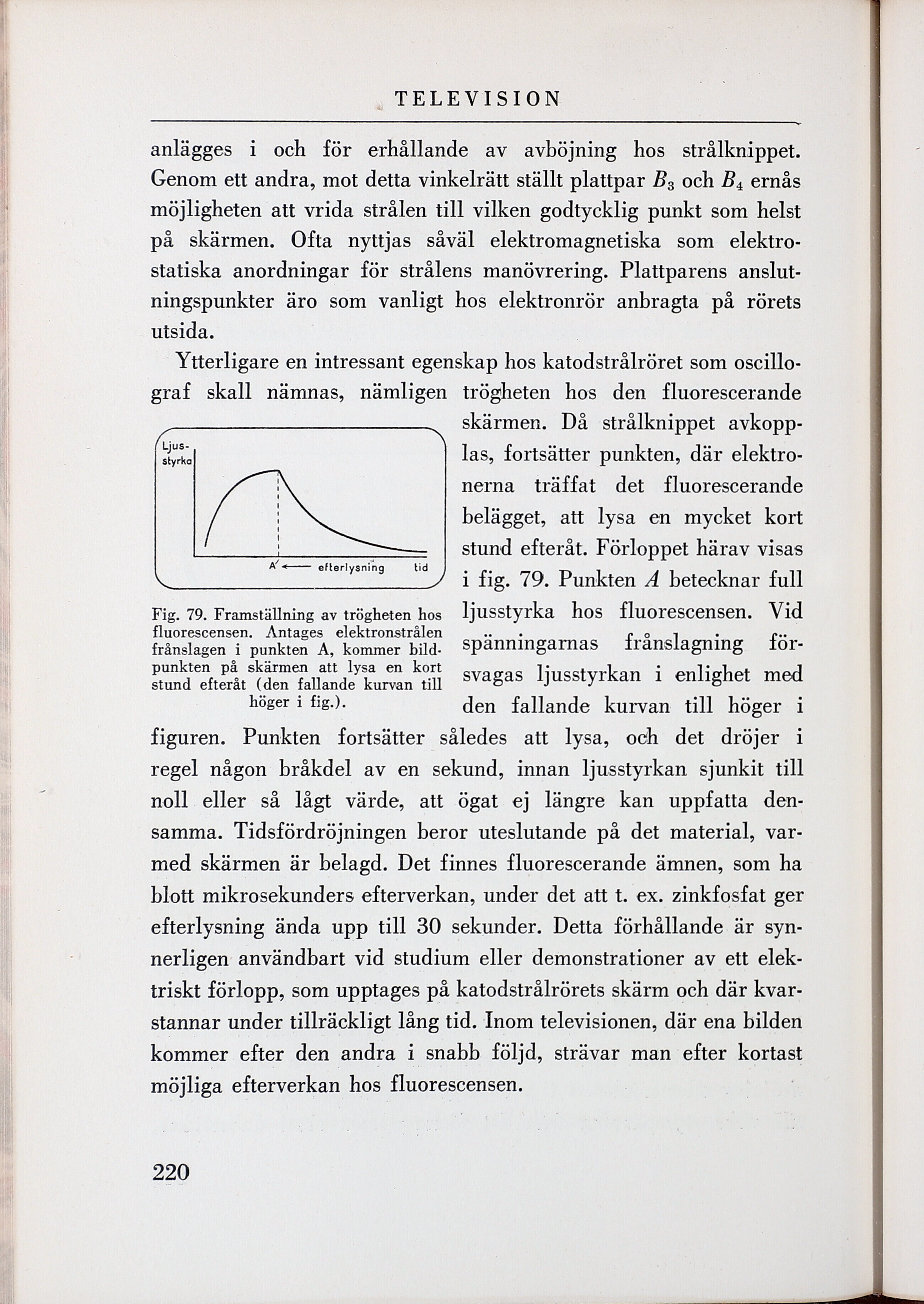

Fig. 79. Framställning av trögheten hos
fluorescensen. Antages elektronstrålen
frånslagen i punkten A, kommer bild*
punkten på skärmen att lysa en kort
stund efteråt (den fallande kurvan till
höger i fig.).
