TELEVISION
3. Ikonoskopet.

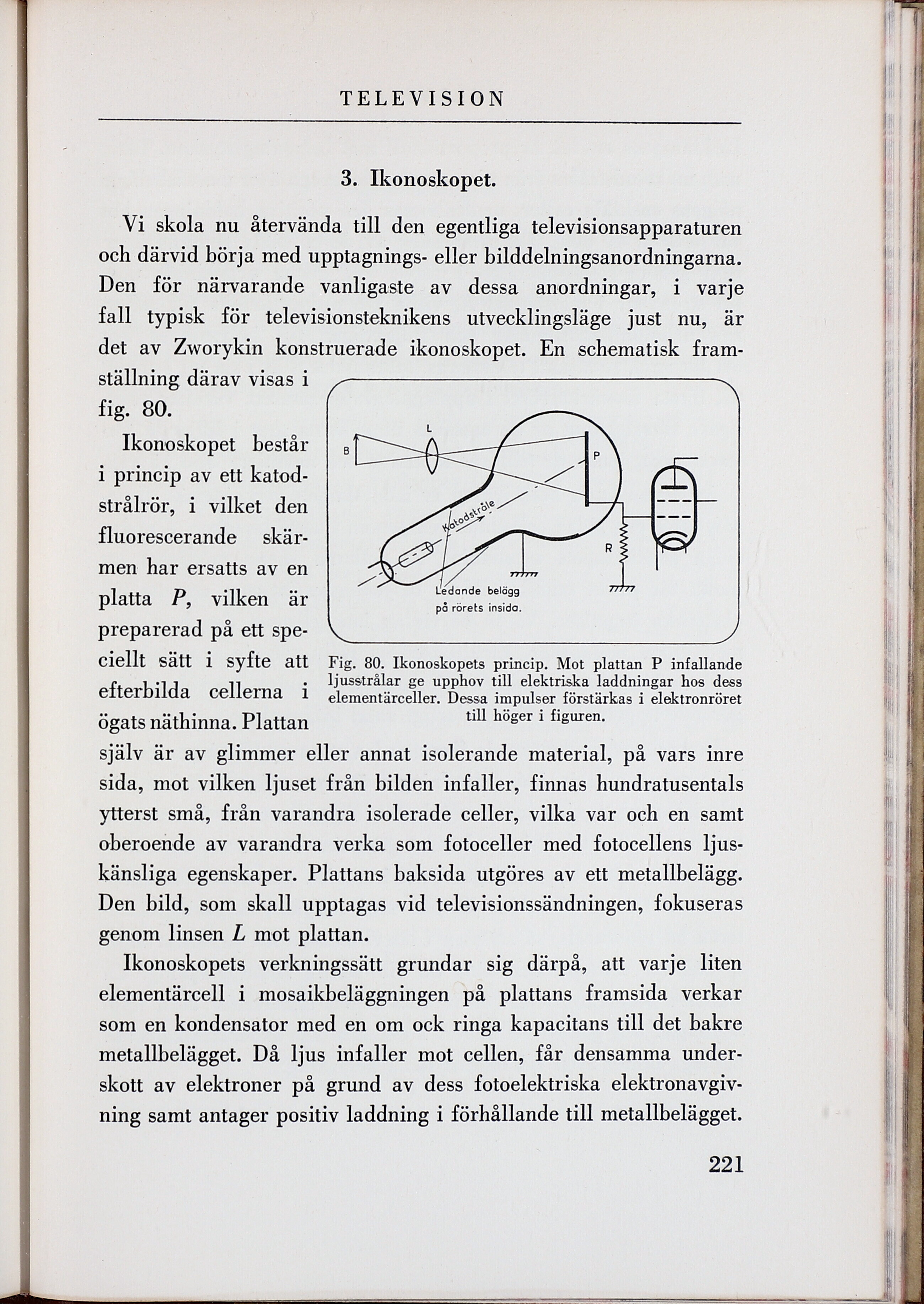

Fig. 80. Ikonoskopets princip. Mot plattan P infallande
ljusstrålar ge upphov till elektriska laddningar hos dess
elementärceller. Dessa impulser förstärkas i elektronröret
till höger i figuren.
Vi skola nu återvända till den egentliga televisionsapparaturen
och därvid börja med upptagnings- eller bilddelningsanordningarna.
Den för närvarande vanligaste av dessa anordningar, i varje
fall typisk för televisionsteknikens utvecklingsläge just nu, är
det av Zworykin konstruerade ikonoskopet. En schematisk
framställning därav visas i
fig. 80.
Ikonoskopet består
i princip av ett
katod-strålrör, i vilket den
fluorescerande
skärmen har ersatts av en
platta P, vilken är
preparerad på ett
speciellt sätt i syfte att
efterbilda cellerna i
ögats näthinna. Plattan
själv är av glimmer eller annat isolerande material, på vars inre
sida, mot vilken ljuset från bilden infaller, finnas hundratusentals
ytterst små, från varandra isolerade celler, vilka var och en samt
oberoende av varandra verka som fotoceller med fotocellens
ljuskänsliga egenskaper. Plattans baksida utgöres av ett metallbelägg.
Den bild, som skall upptagas vid televisionssändningen, fokuseras
genom linsen L mot plattan.
Ikonoskopets verkningssätt grundar sig därpå, att varje liten
elementärcell i mosaikbeläggningen på plattans framsida verkar
som en kondensator med en om ock ringa kapacitans till det bakre
metallbelägget. Då ljus infaller mot cellen, får densamma
underskott av elektroner på grund av dess fotoelektriska
elektronavgivning samt antager positiv laddning i förhållande till metallbelägget.
221
