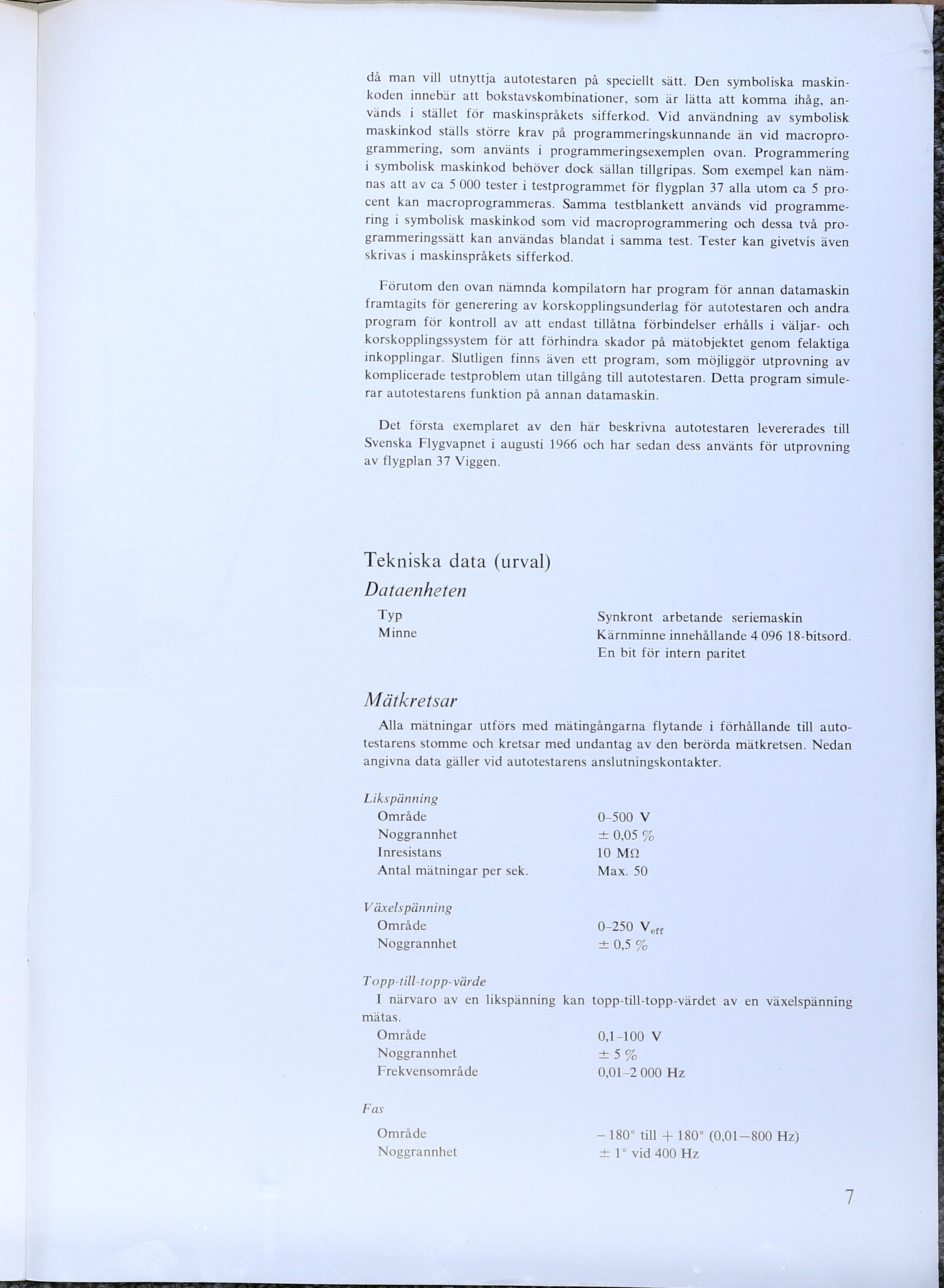

då man vill utnyttja autotestaren på speciellt sätt. Den symboliska
maskinkoden innebär att bokstavskombinationer, som är lätta att komma ihåg,
används i stället för maskinspråkets sifferkod. Vid användning av symbolisk
maskinkod ställs större krav på programmeringskunnande än vid
macropro-grammering, som använts i programmeringsexemplen ovan. Programmering
i symbolisk maskinkod behöver dock sällan tillgripas. Som exempel kan
nämnas att av ca 5 000 tester i testprogrammet för flygplan 37 alla utom ca 5
procent kan macroprogrammeras. Samma testblankett används vid
programmering i symbolisk maskinkod som vid macroprogrammering och dessa två
pro-grammeringssätt kan användas blandat i samma test. Tester kan givetvis även
skrivas i maskinspråkets sifferkod.
Förutom den ovan nämnda kompilatorn har program för annan datamaskin
framtagits för generering av korskopplingsunderlag för autotestaren och andra
program för kontroll av att endast tillåtna förbindelser erhålls i väljar- och
korskopplingssystem för att förhindra skador på mätobjektet genom felaktiga
inkopplingar. Slutligen finns även ett program, som möjliggör utprovning av
komplicerade testproblem utan tillgång till autotestaren. Detta program
simulerar autotestarens funktion på annan datamaskin.
Det första exemplaret av den här beskrivna autotestaren levererades till
Svenska Flygvapnet i augusti 1966 och har sedan dess använts för utprovning
av flygplan 37 Viggen.
Tekniska data (urval)
Dataenheten
Typ
Minne
Synkront arbetande seriemaskin
Kärnminne innehållande 4 096 18-bitsord.
En bit för intern paritet
Mätkretsar
Alla mätningar utförs med mätingångarna flytande i förhållande till
autotestarens stomme och kretsar med undantag av den berörda mätkretsen. Nedan
angivna data gäller vid autotestarens anslutningskontakter.
Likspänning
Område 0-500 V
Noggrannhet ± 0,05 %
Inresistans 10 MQ
Antal mätningar per sek. Max. 50
Växelspänning
Område 0-250 Veff
Noggrannhet ± 0,5 %
Topp-till-topp-värde
I närvaro av en likspänning kan topp-till-topp-värdet av en växelspänning
mätas.
Område 0,1-100 V
Noggrannhet ± 5 %
Frekvensområde 0,01—2 000 Hz
Fas
Område -180° till + 180° (0,01-800 Hz)
Noggrannhet ± 1° vid 400 Hz
