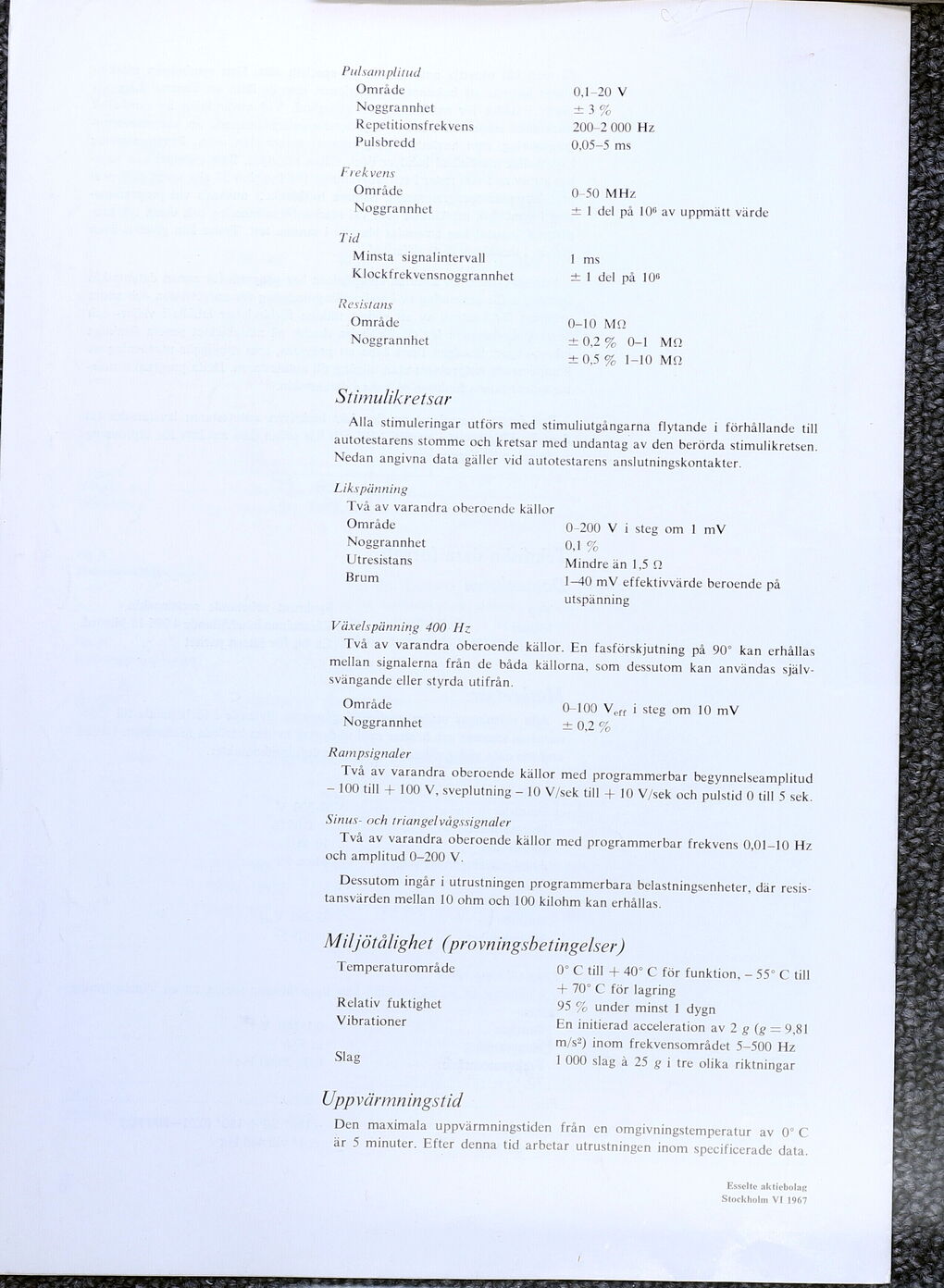

Full resolution (JPEG) - On this page / på denna sida - Autotestare för flygplan ”37 Viggen” - Tekniska data (urval)
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Pidsamplitud
Område 0,1-20 V
Noggrannhet ± 3 %
Repetitionsfrekvens 200-2 000 Hz
Pulsbredd 0,05-5 ms
Frekvens
Område 0-50 MHz
Noggrannhet ± 1 del på 10® av uppmätt värde
Tid
Minsta signalintervall 1 ms
Klockfrekvensnoggrannhet ± 1 del på 10®
Resistans
Område 0-10 MQ
Noggrannhet ± 0,2 % 0-1 MQ
±0,5 % 1-10 MQ
Stimulikretsar
Alla stimuleringar utförs med stimuliutgångarna flytande i förhållande till
autotestarens stomme och kretsar med undantag av den berörda stimulikretsen.
Nedan angivna data gäller vid autotestarens anslutningskontakter.
Likspänning
Två av varandra oberoende källor
Område 0-200 V i steg om 1 mV
Noggrannhet 0,1 %
Utresistans Mindre än 1,5 Q
Brum 1-40 mV effektivvärde beroende på
utspänning
Växelspänning 400 Hz
Två av varandra oberoende källor. En fasförskjutning på 90° kan erhållas
mellan signalerna från de båda källorna, som dessutom kan användas
självsvängande eller styrda utifrån.
Område 0-100 Veff i steg om 10 mV
Noggrannhet ± 0,2 %
Rampsignaler
Två av varandra oberoende källor med programmerbar begynnelseamplitud
- 100 till + 100 V, sveplutning - 10 V/sek till + 10 V/sek och pulstid 0 till 5 sek.
Sinus- och triangelvågssignaler
Två av varandra oberoende källor med programmerbar frekvens 0,01-10 Hz
och amplitud 0—200 V.
Dessutom ingår i utrustningen programmerbara belastningsenheter, där
resis-tansvärden mellan 10 ohm och 100 kilohm kan erhållas.
Miljotålighet (provningsbetingelser)
Temperaturområde 0° C till + 40° C för funktion, - 55° C till
+ 70° C för lagring
Relativ fuktighet 95 % under minst 1 dygn
Vibrationer En initierad acceleration av 2 g {g = 9,81
m/s2) inom frekvensområdet 5—500 Hz
Slag 1 000 slag å 25 g i tre olika riktningar
Upp värmn ingstid
Den maximala uppvärmningstiden från en omgivningstemperatur av 0° C
är 5 minuter. Efter denna tid arbetar utrustningen inom specificerade data.
Esselte aktiebolag
Stockholm VI 1967
