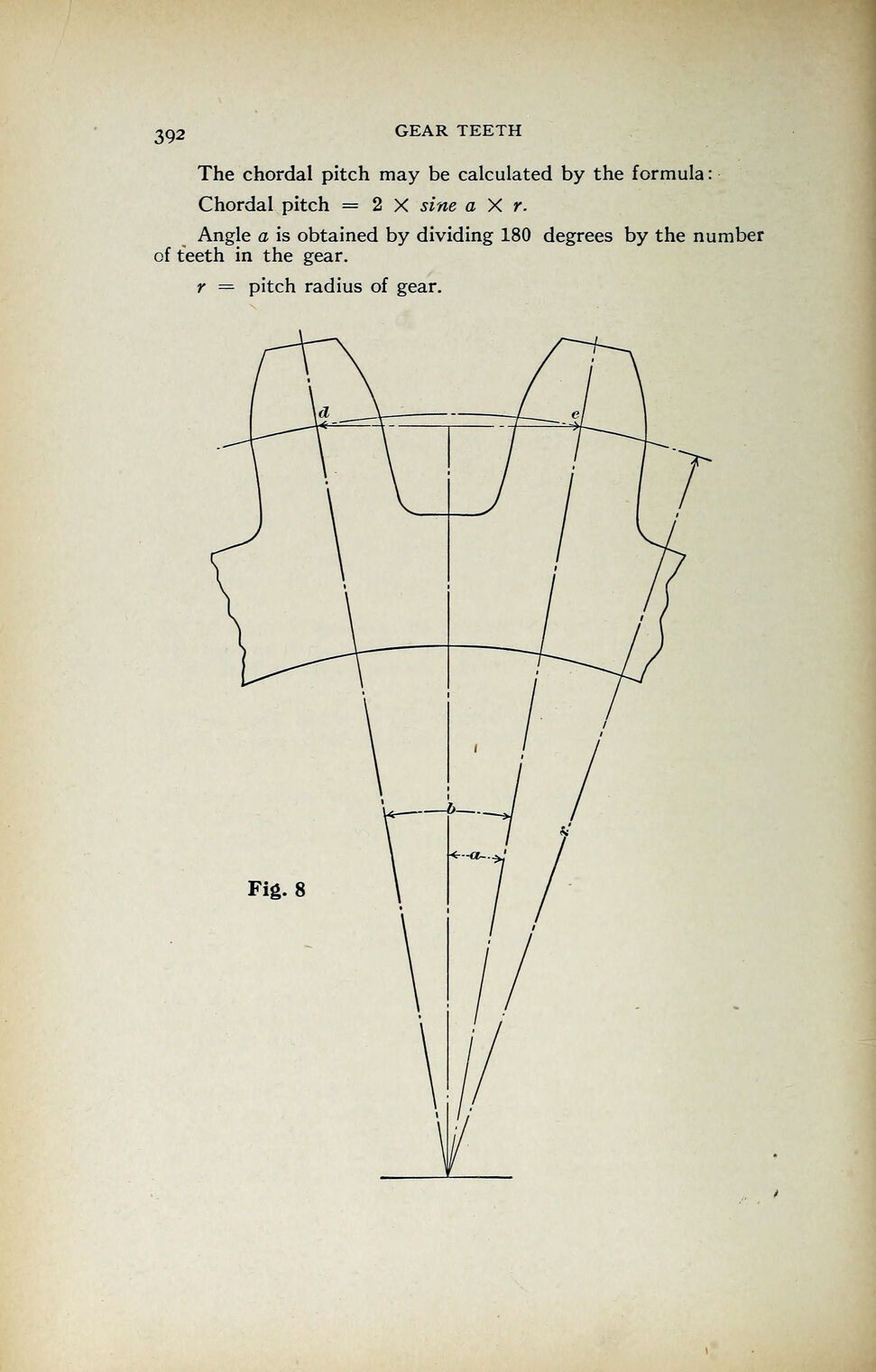

392 GEAR TEETH
The chordal pitch may be calculated by the formula
:
Chordal pitch = 2 X sine a X r.
Angle a is obtained by dividing 180 degrees by the number
of teeth in the gear.
r = pitch radius of gear.
