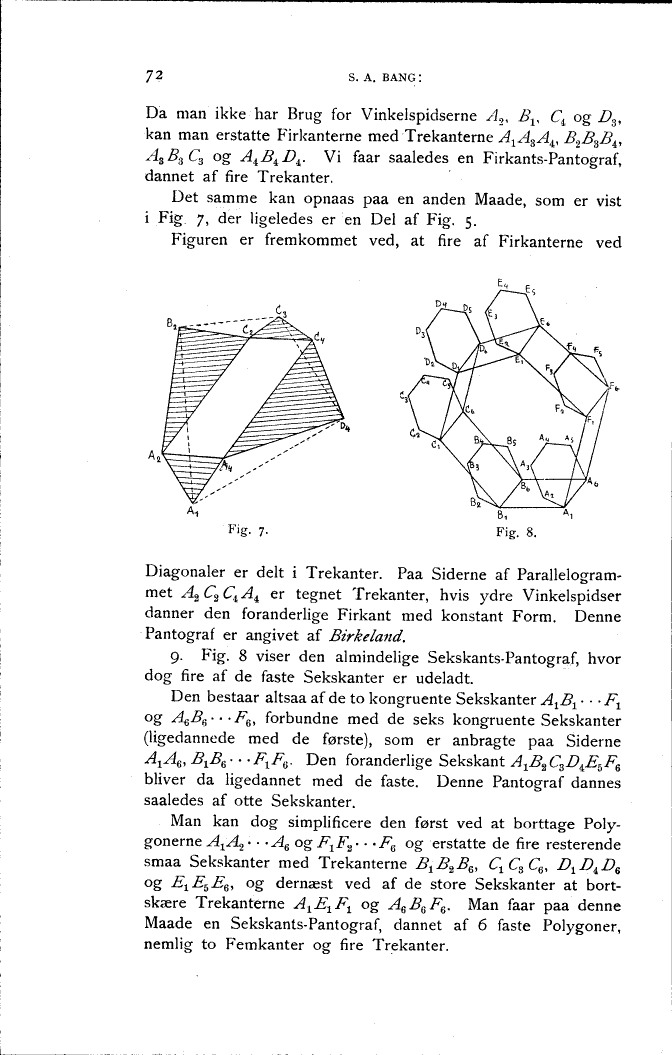

72 s. A. BANG:
Da man ikke har Brug for Vinkelspidserne A2, B^ Q og Z)3,
kan man erstatte Firkanterne med Trekanterne A^A^A^ B^B^B^
ASBBC3 og A±B±D±. Vi faar saaledes en Firkants-Pantograf,
dannet af fire Trekanter.
Det samme kan opnaas paa en anden Maade, som er vist
i Fig 7, der ligeledes er en Del af Fig. 5.
Figuren er fremkommet ved, at fire af Firkanterne ved
Fig. 7.
Diagonaler er delt i Trekanter. Paa Siderne af
Parallelogrammet A2C2CåA4: er tegnet Trekanter, hvis ydre Vinkelspidser
danner den foranderlige Firkant med konstant Form. Denne
Pantograf er angivet af Birkeland.
9. Fig. 8 viser den almindelige Sekskants-Pantograf, hvor
dog fire af de faste Sekskanter er udeladt.
Den bestaar altsaa af de to kongruente Sekskanter A1^1 . . . Fl
og A^B^-’-FQ, forbundne med de seks kongruente Sekskanter
(ligedannede med de første), som er anbragte paa Siderne
A^ B^Bf . -F^FQ. Den foranderlige Sekskant A^B^D^F^
bliver da ligedannet med de faste. Denne Pantograf dannes
saaledes af otte Sekskanter.
Man kan dog simplificere den først ved at borttage
Polygonerne A1A2 . . -A6 ogF^F^’ ’ ’^6 °g erstatte de fire resterende
smaa Sekskanter med Trekanterne B^B^B^ C1C3C6, D^D^D^
og E^E^EQ, og dernæst ved af de store Sekskanter at
bortskære Trekanterne A1E1F± og A6BGF6. Man faar paa denne
Maade en Sekskants-Pantograf, dannet af 6 faste Polygoner,
nemlig to Femkanter og fire Trekanter.
