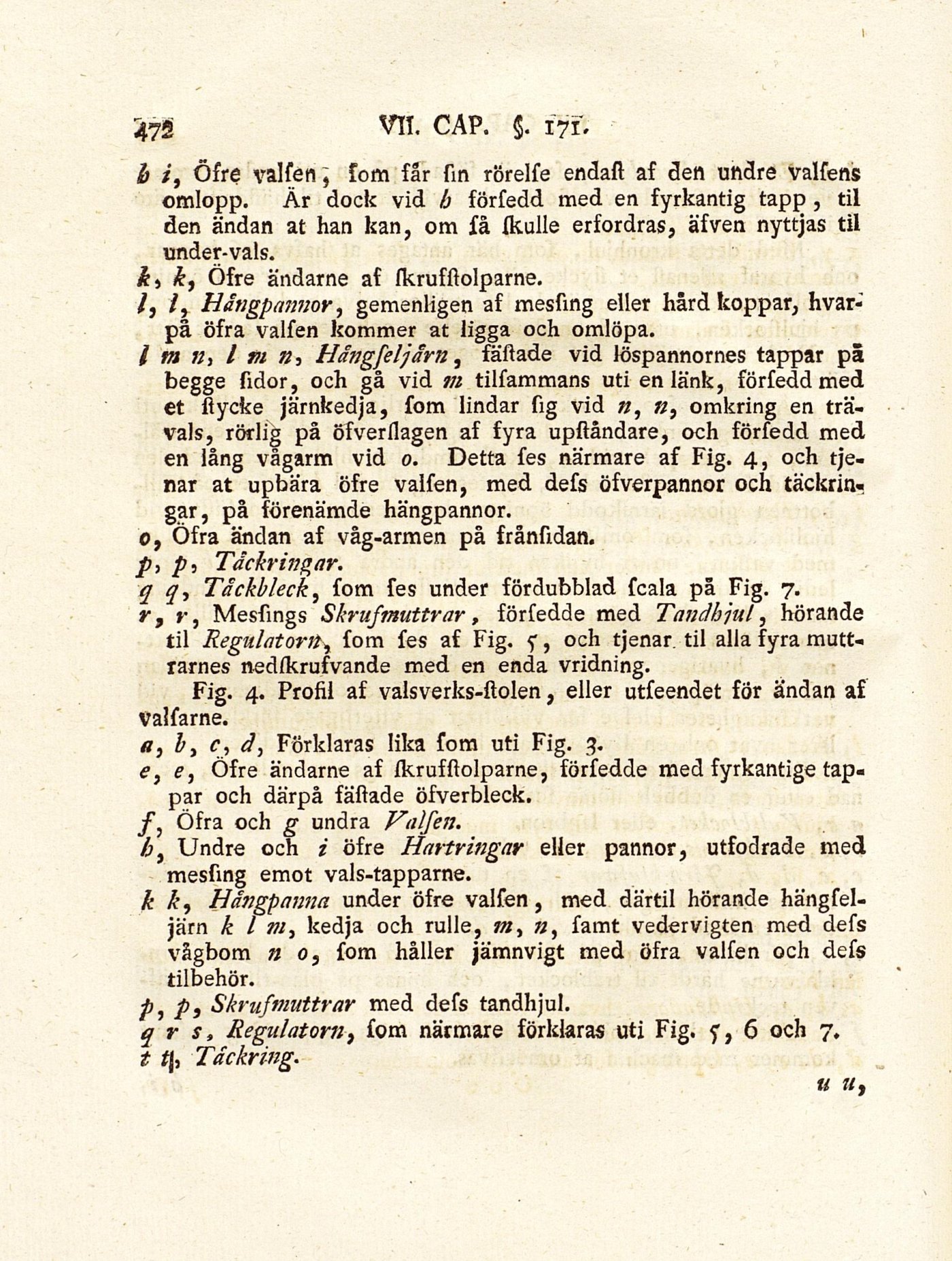

h Öfre valSen; fom får Sin rörelfe endast af den undre valfens
omlopp. Är dock vid b förSedd med en fyrkantig tapp, til
den ändan at han kan, om Så skulle erfordras, äfven nyttjas til
under-vals.
k-, k, Öfre ändarne af skrufstolparne.
/, /, Hångpannor, gemenligen af mesfing eller hård koppar,
hvarpå öfra valfen kommer at ligga och omlöpa.
I tn n ■, l m n, Hängfeljarn, fästade vid löspannornes tappar pä
begge Sidor, och gå vid m tilfammans uti en länk, förfedd med
et stycke järnkedja, fom lindar Sig vid n, n, omkring en
trävals, rörlig på öfverslagen af fyra upståndare, och förfedd med
en lång vågarm vid o. Detta fes närmare af Fig. 4, och
tjenar at upbära öfre valfen, med defs öfverpannor och
täckringar, på förenämde hängpannor.
0, Öfra ändan af våg-armen på frånfidan.
p) pi Tåckringar.
q q, Tåckbleck, fom fes under fördubblad fcala på Fig. 7.
r, r, MesSings Skrufmuttrar, förSedde med Tandhjul, hörande
til Regulatorn^ fom Ses af Fig. 5, och tjenar. til alla fyra
mutt-rarnes nedskrufvande med en enda vridning.
Fig. 4. Profil af valsverks-stolen, eller utfeendet för ändan af
Valfarne.
a, b, c, dy Förklaras lika fom uti Fig. 3.
e, ey Öfre ändarne af skrufstolparne, förfedde med fyrkantige
tappar och därpå fästade öfverbleck.
fy Öfra och g undra Valfen.
hy Undre och i öfre Hartringar eller pannor, utfodrade med
mesfing emot vals-tapparne.
k ky Hångpanna under öfre valfen, med därtil hörande
hängfel-järn k l niy kedja och rulle, 7», », famt vedervigten med defs
vågbom no, Som håller jämnvigt med öfra valfen och defs
tilbehör.
p, p, Skrufmuttrar med defs tandhjul.
q r s, Regulatorn, Som närmare förklaras uti Fig. 5, 6 och 7♦
t t\y Tåckring.
u u.
