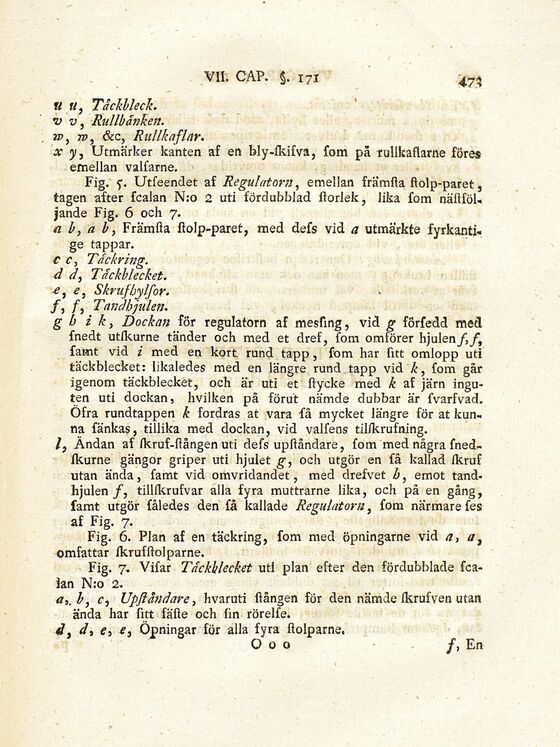

nu, Tdckhleck.
v v, Rullbanken,
w, w, &c, Rullkaflar.
x y, Utmärker kanten af en bly-skifva, fom på rullkaslarne föres
emellan valSarne.
Fig.’ 5. UtSeendet af Regulatorn, emellan främsta stolp-paret,
tagen after fcalan N:o 2 uti fördubblad storlek, lika fom
nästföl-jande Fig. 6 och 7.
n b, a b, Främsta stolp-paret, med defs vid a utmärkte
fyrkantige tappar.
c c, Täckring,
d d, Tåckblecket.
£’e’Skrufhlfor.
f, /, l andhpilen.
g b i k. Dockan för regulatorn af mesfing;, vid g förSedd med
Snedt utskurne tänder och med et dref, Som omförer hjulen/,/,
famt vid i med en kort rund tapp, Som har Fitt omlopp uti
täckblecket: likaledes med en längre rund tapp vid ky Som går
igenom täckbleckét, och är uti er stycke med k af järn
ingu-ten uti dockan, hvilken på förut nämde dubbar är fvarfvad.
Öfra rundtappen k fordras at vara få mycket längre Sör at
kunna Sänkas, tillika med dockan, vid valSens tilskrufning.
/, Ändan af skruf-stången uti defs upståndare, Som med några
Sned-skurne gängor griper uti hjulet g, och utgör en Så kallad skruf
utan ända, Samt vid omvridandet, med drefvet b, emot
tandhjulen fy tillskrufvar alla fyra muttrarne lika, och på en gång,
famt utgör Således den Så kallade Regulatorn, Som närmare Ses
af Fig. 7-
Fig. 6. Plan af en täckring, Som med öpningarne vid a, at
omfattar skrufstolparne.
Fig. 7- Vifar Tåckblecket uti plan efter den fördubblade
fca-lan N:o 2.
a,, b, c, Upftåndare y hvaruti stången för den nämde skrufven utan
ända har Sitt fäste och fin rörelfe.
dy dy ey ey Öpningar för alla fyra stolparne.
O o o fy En
